Montageanleitung
Ausgabe 03.2025
Außenbeschattung ALTO

Werbung

loading

Inhaltszusammenfassung für MHZ ALTO

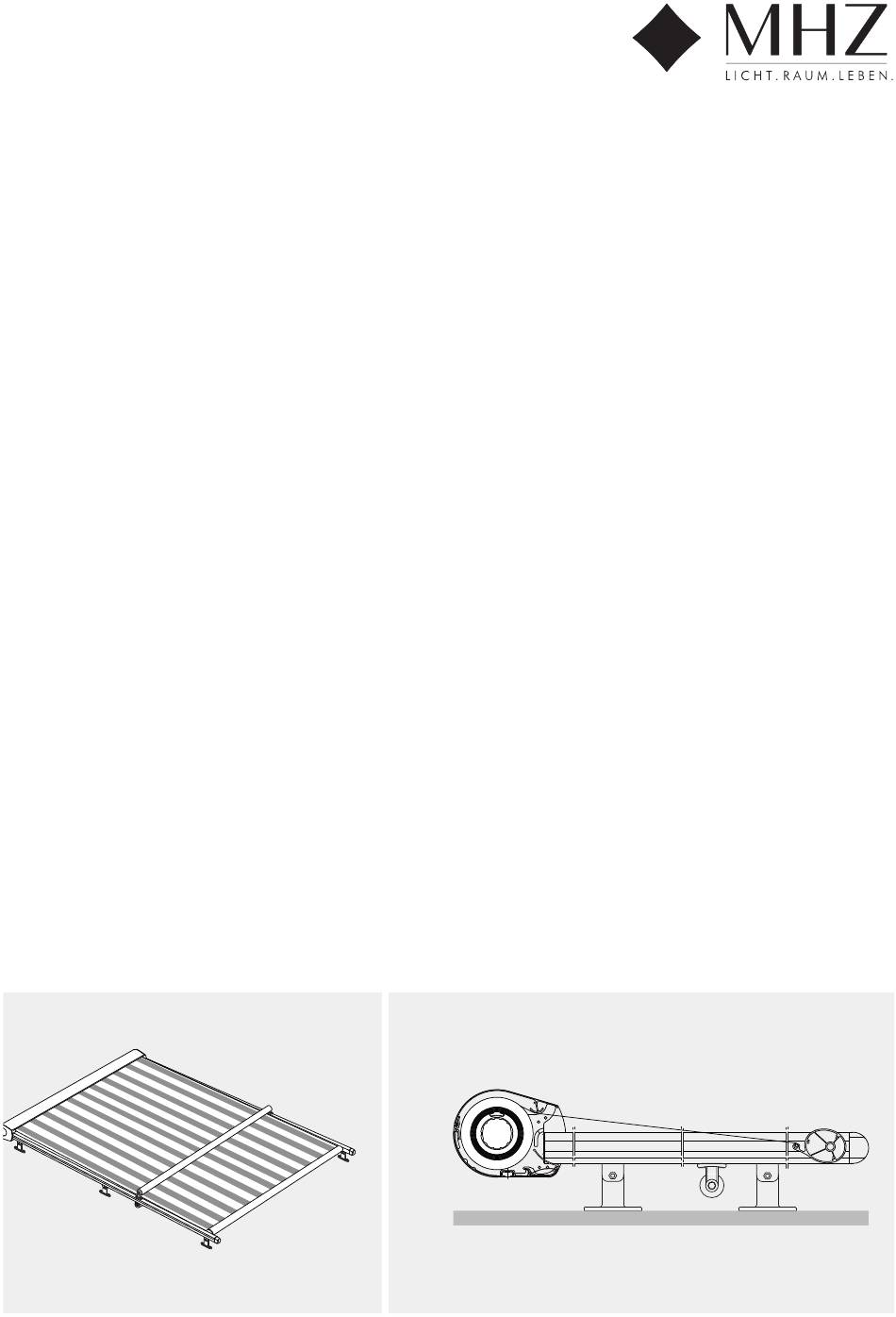

  • Seite 1 Montageanleitung Ausgabe 03.2025 Außenbeschattung ALTO...
  • Seite 3 Montageanleitung Außenbeschattung ALTO Inhaltsverzeichnis Seite Sicherheitshinweise zur Montage 3 - 6 Montageanleitung 7 - 19 Einstellanleitung für LT 50 / LT 60 Antriebe mit externem Endschalter Sicherheitshinweise zur Montage bei Anlagen mit Laufrichtung schräg von unten nach oben Technische Änderungen vorbehalten, Ausgabe 03.2025...
  • Seite 4 Montageanleitung Außenbeschattung ALTO Wichtige Sicherheitshinweise zur Montage 1. Lesen der Montage- und Bedienungsanleitungen 1.3. Warenannahme Die Montage- und Bedienungsanleitungen müssen vor Die Lieferung muß sofort nach Erhalt auf Transportschäden der Montage gelesen und beachtet werden. Eine Nichtbe- überprüft werden. Außerdem muß der Inhalt der Sendung achtung entbindet den Hersteller von seiner Haftungspflicht.
  • Seite 5 Steckverbindungen mit einer Schutzklasse von mind. IP 54 verwendet werden. 1.12. Teilmontierte Beschattungen Bei werksseitig teilmontierten Beschattungen – z.B. MHZ Hachtel GmbH & Co. KG gekoppelte Anlagen ohne Tuch – sind die unter Feder- Sindelfinger Straße 21, D-70771 Leinfelden-Echterdingen spannung stehenden Teile (siehe Kennzeichnung am Germany Produkt) gegen unbeabsichtigtes Öffnen gesichert.
  • Seite 6 Montageanleitung Außenbeschattung ALTO Wichtige Sicherheitshinweise zur Montage 1.14. Unkontrollierte Bedienung 1.17. Übergabe Alle Bedienungsanleitungen, sowie die Montage- Bei Arbeiten im Fahrbereich der Beschattung muss und Einstellanleitungen der Motor-, Schalter- und Steuer- die automatische Steuerung ausgeschaltet werden. rungshersteller sind mit einer Einweisung dem Nutzer zu Es besteht Quetsch –...
  • Seite 7 Montageanleitung Außenbeschattung ALTO 1. Bespannung 2. Führungsschiene 3. Seitenlager 4. Antriebseinheit 5. Endkappe 6. Ausfallprofil 7. Abstandshalter 8. Distanzrohr ab Ausfall 351cm 9. Windsicherung ab Ausfall 351 cm Achtung: Eine Außenbeschattung ist ein Benötigtes Werkzeug: Lieferung sofort auf Transportschä- Sonnenschutz, kein Allwetterschutz.
  • Seite 8 Montageanleitung Außenbeschattung ALTO Technische Daten Breite: Rasterbreite von 90 cm bis 550 cm bei Einzelanlagen oder 2 Anlagen nebeneinander - Bestellmaß = Rasterbreite bei Anlagen gekoppelt - Bestellmaß = Gesamtrasterbreite bei Einzelanlage Nischenbefestigung - Bestellmaß = Rasterbreite = lichte Breite - 104 mm Ausfall: Ausfall von 100 cm bis 600 cm (Fläche pro Feld max.
  • Seite 9 Montageanleitung Außenbeschattung ALTO Technische Daten 1. Montageart 1 (Standard) über die Führungsschienen 2. Montageart 2 über die Antriebseinheit (Sondermontage, muß bei der Bestellung mit angegeben werden, hierzu sind Sonder-Abstandshalter notwendig) 1. Montageart 1 (Standard) über die Führungsschienen 1.1. 1.2. 27 cm mind.35 cm...
  • Seite 10 Montageanleitung Außenbeschattung ALTO 1.5. 1.6. 1.5. 1.6. 1.4. Klebebänder an der Verpackung 1.7. Alle Verbindungen zwischen Ab- Die Differenz der Maße darf beim der Antriebseinheit (4) seitlich lösen (die standshalter (7) und Führungsschiene Rastermaß max. 2 mm und bei Maß X Folie bleibt zum Schutz und zur Siche- (2) lösen.
  • Seite 11 Montageanleitung Außenbeschattung ALTO 2. Montageart 2 über die Antriebseinheit kurzer Abstands- halter (-25 mm) max. 100 mm Abstand vom Rastermaß Rastermaß Neigungs- 0° 1° 6° 11° 16° 21° 26° 31° 36° winkel 5° 10° 15° 20° 25° 30° 35° 40°...
  • Seite 12 Montageanleitung Außenbeschattung ALTO 2.4. 2.5. 2.6. 2.5. 2.6. 2.4. Antriebseinheit mit den Oberteilen Montierte Führungsschienen (2) dia- Die Differenz der Maße darf beim der Abstandshalter auf die Abstands- gonal über kreuz und auf Rastermaß Rastermaß max. 2 mm und bei Maß X halter aufstecken und verschrauben ausrichten und sichern.
  • Seite 13 Montageanleitung Außenbeschattung ALTO 3. Abdeckung öffnen 3.1. Folie von Antriebseinheit (4) komplett entfernen. 3.2. Abdeckung (12) nach oben aufklappen und auf das Schraube (11) von der Abdeckung lösen. Glasdach legen. 4. Vorspannung erzeugen Markierung mit Stift anbringen Vorspannung Acryl + Soltis = 3,5 Umdrehungen Seil darf nicht in Seil- scheibe eingehängt sein!
  • Seite 14 Montageanleitung Außenbeschattung ALTO 5. Seil in Führungsschiene einhängen 5.2. 5.3. 5.3. 5.3.a 5.4. 5.1. Seil (13) entknoten und neben den Führungsschienen (2) 5.3. Seil in der inneren Nut der Führungsschiene nach oben auf die Glaskonstruktion legen. führen und über die Umlenkrolle (15) des Schwertes nach 5.2.
  • Seite 15 Montageanleitung Außenbeschattung ALTO 7. Seil einhängen 7.2. 7.3. 7.1. 7.5. 7.4. Seil spannen und beidseitig ablängen! TIPP: Zeigt die Nut der Seilscheibe nicht nach oben, muss sie Knoten darf seitlich nicht überstehen. wie folgt beschrieben gedreht werden. 7.1. Sicherungsbügel (17) nach oben ziehen und Seilscheibe Anlage komplett ausfahren.
  • Seite 16 Montageanleitung Außenbeschattung ALTO 8. Montage Endschalter 8.0. Somfy LT Antrieb 8.2. 8.1. 8.3. 8.1. Winkel / Endschalter (19) mit beigefügtem Befestigungs- Bei gekoppelten Anlagen mit Mittelmotor den Winkel/End- material an Schwert (20) schrauben. schalter (19) wie bei Punkt 8.1 beschrieben montieren.
  • Seite 17 Montageanleitung Außenbeschattung ALTO 10. Abdeckung schließen 10.1 10.1. Abdeckung (12) auf Bodenblech aufsetzen und Endlagen überprüfen. schließen. Sollte die Endlagen-Programmierung geändert werden, Mit Schraube (11) die Abdeckung im Seitenlager wieder bitte wie auf Seite 20 beschrieben die Endlagen ändern. sichern.
  • Seite 18 Montageanleitung Außenbeschattung ALTO 12. Montagehinweis für gekoppelte Anlagen 12.1. 12.1. Grundfeld wie in Pos. 1-8 beschrieben montieren. teiligen Kupplungsvierkant (30). Zur Kopplung der Anlagen darf die Abdeckung des Grund- Zusatzfeld wie folgt beschrieben montieren. feldes nicht montiert sein. Führungsschienen des Zusatzfeldes wie unter Punkt 1.1.
  • Seite 19 Montageanleitung Außenbeschattung ALTO 12.4 40 mm 2x Bohrung ø5, 10 mm tief 12.4 Bei der Kopplung des Distanzrohres (8) und der Wind- Anschliessend für das zu koppelnde Distanzrohr die Gewinde- sicherung (9) wird mittig eine Gewindestange M8x100 (32) mit stange mit einer Zange festhalten und das Distanzrohr auf die U-Scheiben ø8,4 verwendet.
  • Seite 20 Montageanleitung Außenbeschattung ALTO Einstellanleitung für Somfy Einsteckantriebe LT 50/LT 60 mit externem Endschalter Elektrischer Anschluss Die Anlage ist nach VDE über einen vorgeschalteten FI-Schutz- grün/gelb Der LT 50/LT 60 muss entsprechend der ( PE ) schalter abzusichern. Klemmenbelegung angeschlossen werden.
  • Seite 21 Montageanleitung Außenbeschattung ALTO WICHTIGE SICHERHEITSHINWEISE zur Montage bei Anlagen mit Laufrichtung schräg von unten nach oben Senkschraube M6x12 DIN 7991 MatNr. 27991127 Bei Montage der Außenbeschattung von „unten nach Bei Nichtbeachtung besteht die Gefahr, dass sich die An- oben“ ab 1° Schräge, müssen die Schwerter der Antriebsein- triebseinheit lösen und abstürzen kann.
