Montageanleitung Innenbeschattung INTRA

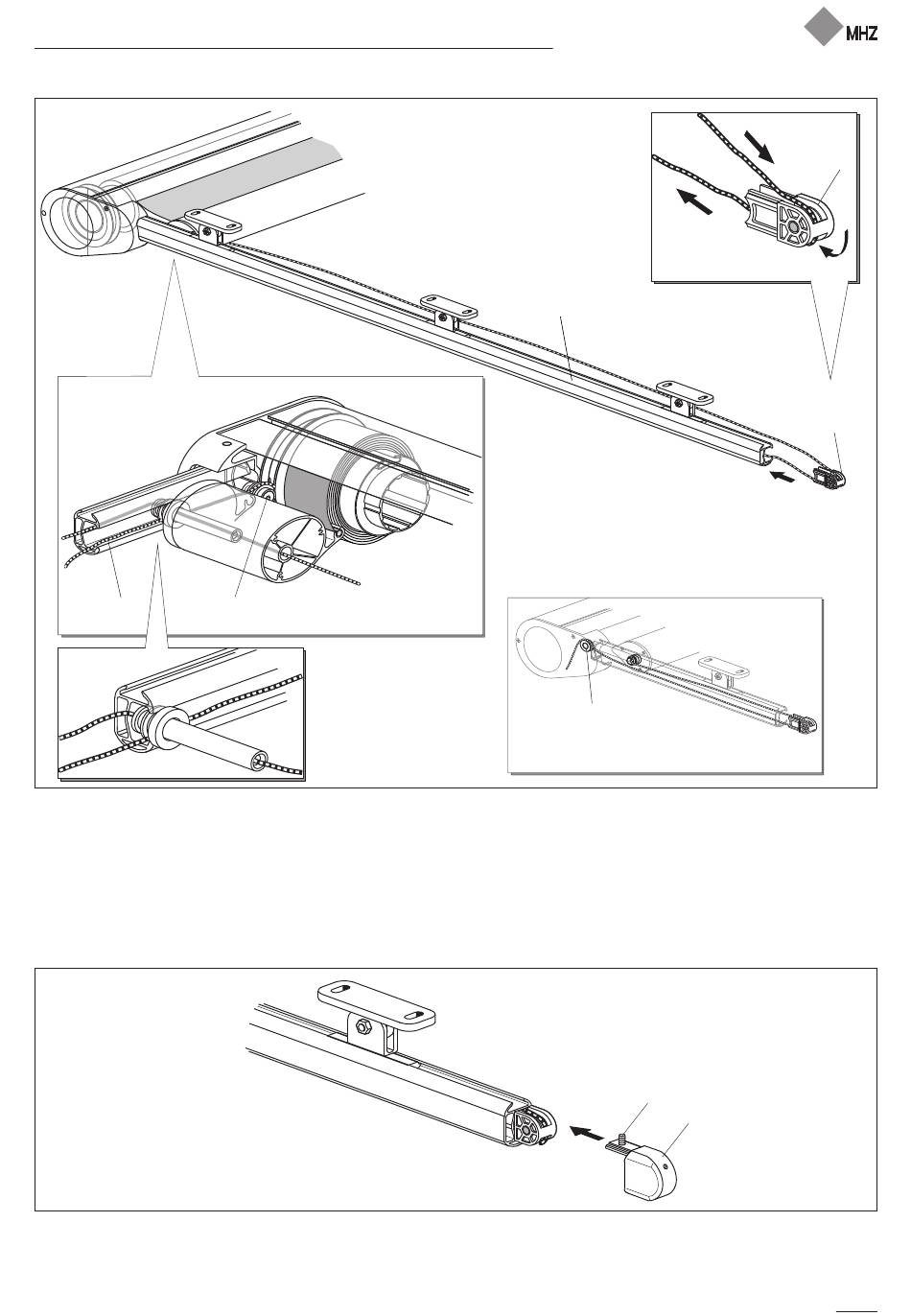

4. Seil in Führungsschiene einhängen
4.1.
4.3.
15
4.1. Seil (15) entknoten und in die Führungsschienen (2) legen.
4.2. In Halter Umlenkrolle (16) von oben nach unten einfädeln
und anschließend den Halter Umlenkrolle auf das untere
Ende der Führungsschiene (2) aufstecken.
5. Endkappe Führungsschiene befestigen
5.1.
5.1. Endkappen (5) auf Führungsschienen aufstecken und mit
Gewindestift M8x12 (18) sichern.
Technische Änderungen vorbehalten, Ausgabe 05.2011
17
2
17
4.3.a
4.3. Seil in der inneren Nut der Führungsschiene nach oben
führen und über die Umlenkrolle (17) des Seitenlagers nach
oben ziehen.
4.2.
18
5
16
16
7
