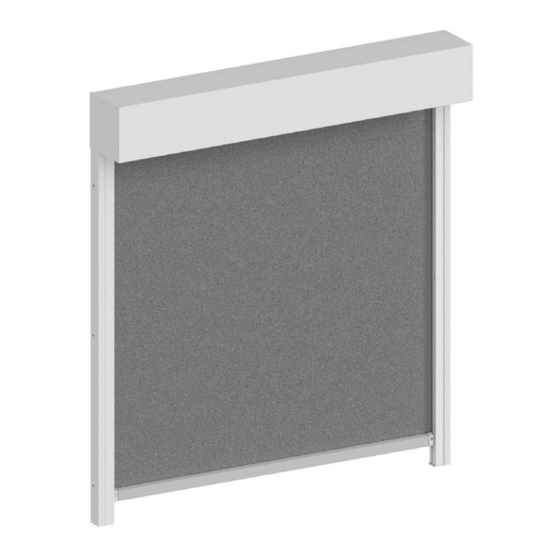

Montageanleitung zip_2.0 Modell 48-1067 / 1068 / 1070 / 1071 / 1072 / 1073 Wichtige Sicherheitshinweise zur Montage Lesen der Montage- und Bedienungsanleitungen 4. Transport Die Montage- und Bedienungsanleitungen müssen vor der Die zulässigen Achslasten und das zulässige Gesamtgewicht Montage gelesen und beachtet werden. Eine Nichtbeachtung ent- für das Transportmittel dürfen nicht überschritten werden.
Verwendungszweck eingesetzt werden. Veränderungen, wie An- und Umbauten, die nicht vom Hersteller vorgesehen sind, dürfen nur mit schriftlicher Genehmigung des Herstellers vorgenommen werden. MHZ Hachtel GmbH & Co. KG Sindelfinger Straße 21 Zusätzliche Belastungen der Markise durch angehängte Gegen- D-70771 Leinfelden-Echterdingen stände oder durch Seilabspannungen können zu Beschädigungen...
Seite 5
Montageanleitung zip_2.0 Modell 48-1067 / 1068 / 1070 / 1071 / 1072 / 1073 Wichtige Sicherheitshinweise zur Montage 12. Unkontrollierte Bedienung 15. Übergabe Bei Arbeiten im Fahrbereich der Markise muss die auto- Alle Bedienungsanleitungen, sowie die Montage- und matische Steuerung ausgeschaltet werden. Es besteht Quetsch – Einstellanleitungen der Motor-, Schalter- und Steuerungs- und Absturzgefahr.
Seite 7
5. Fallprofile 5a. Fallprofil Typ M 5b. Fallprofil Typ S Bedienungshinweis: Lieferung sofort auf Transportschäden MHZ-Fenstermarkisen sind weitgehend überprüfen. Eine Fenstermarkise ist ein Sonnen- wartungsfrei. Sollten Störungen auf- Den Inhalt der Sendung mit dem Lie- schutz, kein Allwetterschutz. Sie ist bei treten, ist der Fachhandel zu benach- ferschein vergleichen.
Montageanleitung zip_2.0 Modell 48-1067 / 1068 / 1070 / 1071 / 1072 / 1073 1. Vorbereitung 110 er und 150 er Kassette, Befestigungspunkte der Führungsschiene Länge Führungsschiene/Basisprofil Anzahl Befestigungspunkte pro Führungsschiene/Basisprofil bis 1200 mm von 1201 - 2200 mm von 2201 - 3200 mm von 3201 - 4200 mm von 4201 - 5200 mm von 5201 - 6200 mm...
Seite 9
Montageanleitung zip_2.0 Modell 48-1067 / 1068 / 1070 / 1071 / 1072 / 1073 150 er Kassette, Befestigungspunkte der Wand- und Deckenwinkel Die Befestigungmittel müssen auf die bauseitige Anlagenbreite B Unterkonstruktion abgestimmt werden. Hierbei sind die statischen und dynamischen Windlasten, sowie die Anlagen- größe zu berücksichtigen.
Montageanleitung zip_2.0 Modell 48-1067 / 1068 / 1070 / 1071 / 1072 / 1073 2. Anbringen der Basisprofile (2-tlg., 2-tlg. Einputz) und Führungsschiene (1-tlg.) Das zum Untergrund gewählte Befestigungsmaterial ist in der Führungsschiene/ Basisprofil (3a, 3b, 3c) an der Boh- rung A einzubringen.
Montageanleitung zip_2.0 Modell 48-1067 / 1068 / 1070 / 1071 / 1072 / 1073 3. Kontrolle auf Parallelität und Diagonale Maß X = Maß Y Maß A = Maß B Es ist unbedingt notwendig, Maß X und Y zu kontrollie- ren.
Montageanleitung zip_2.0 Modell 48-1067 / 1068 / 1070 / 1071 / 1072 / 1073 3.2 Einsetzen der Führungsschienen in Basisprofile (2-tlg., 2-tlg. Einputz) Zur Montage der Führungsschiene muss das Fall- profil (5) eingefahren sein. Führungsschienen (3a, 3b) links und rechts schräg in das Führungsblech des Fallprofils (5) einfädeln und in Basis- profil (3a, 3b) einschwenken (Abb.5).
Montageanleitung zip_2.0 Modell 48-1067 / 1068 / 1070 / 1071 / 1072 / 1073 3.4 Fixieren der Führungsschienen (2-tlg., 2-tlg. Einputz) Schritt 1 Rechte Führungsschiene (3a, 3b) mit dem obersten und untersten Gewindestift (11) mit Hilfe von Wasserwaage auf das Sollmaß 25 mm fixieren. (Abb.7) Dazu Gewindestift mit Innensechskantschlüssel durch die Gewindebohrung der Führungsschienen einschrauben und 3a, 3b...
Montageanleitung zip_2.0 Modell 48-1067 / 1068 / 1070 / 1071 / 1072 / 1073 5. Kontrolle Fallprofil/ Behang Fallprofil auf Neigung und symmetrischen Abstand zur Füh- rungsschienen (3a, 3b) im ausgefahrenen Zustand prüfen (Abb.9). 3a, 3b Das Sollmaß 25 mm kann mit den Toleranzen von max.
