MONTAGEANLEITUNG
Ausgabe 04.2023

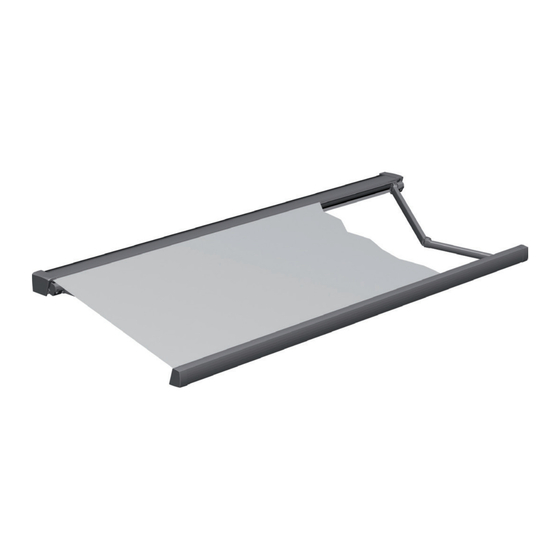

Kassettenmarkise art_01

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für MHZ art 01

Inhaltszusammenfassung für MHZ art 01

  • Seite 1 MONTAGEANLEITUNG Ausgabe 04.2023 Kassettenmarkise art_01...
  • Seite 2 Montageanleitung Kassettenmarkise art_01 Inhaltsverzeichnis Seite Sicherheitshinweise zur Montage 3 bis 9 Montageanleitung 11 bis 22 Einstellanleitung für Elero SunTop-Antriebe Einstellanleitung für Somfy WT-Antriebe Einstellanleitung für alle Funkantriebe OREA RTS von Somfy Einstellanleitung für Somfy Sunea io-Antriebe Bedienanleitung für Handsender Situo 5 Variation A/M io II Technische Änderungen vorbehalten, Ausgabe 04.2023...

  • Seite 3: Wichtige Sicherheitshinweise Zur Montage

    Montageanleitung Kassettenmarkise art_01 Wichtige Sicherheitshinweise zur Montage Lesen der Montage- und Bedienungsanleitungen 1.3. Warenannahme Die Lieferung muss sofort nach Erhalt auf Transportschäden Die Montage- und Bedienungsanleitungen müssen vor der überprüft werden. Außerdem muss der Inhalt der Sendung mit Montage gelesen und beachtet werden. Eine Nichtbeachtung dem Lieferschein verglichen werden.
  • Seite 4 Bei Anlagen die auf Holzuntergründen bzw. auf Dachsparren montiert sind, sowie Anlagen in Sondergrößen oder Sonderan- fertigungen, können keine Windwiderstandsklassen angegeben werden (Klasse 0). Windwiderstandsklasse bei MHZ Gelenkarmmarkisen Klasse 1: Windgeschwindigkeit bis max. 10 m/s bzw. bis max. 30 km/h Windgeschwindigkeit Technische Änderungen vorbehalten, Ausgabe 04.2023...

  • Seite 5: Unkontrollierte Bedienung

    Montageanleitung Kassettenmarkise art_01 Wichtige Sicherheitshinweise zur Montage 1.14. Unkontrollierte Bedienung 1.17. Montage und Demontage ! Bei Arbeiten im Fahrbereich der Markise muss die automa- ! Während der Montage bzw. Demontage ist der Bereich un- tische Steuerung ausgeschaltet werden. Es besteht Quetsch – ter der Markise ein Gefahrenbereich und darf nur von Personen und Absturzgefahr.

  • Seite 6: Konsolenanordnung Und Auszugskräfte Für Wand - Montage

    Montageanleitung Kassettenmarkise art_01 Wandkonsolenset (K-Set) 1.19. Konsolenanordnung und Auszugskräfte für WAND - Montage Wichtige Montagehinweise unbedingt beachten! Es sind alle mitgelieferten Konsolen zu verwenden, ebenso müssen die Konsolen mit allen Befestigungspunkten montiert werden. Die Auszugskräfte sind zu beachten (siehe S. 7). Wandkonsolen 4 x Ø...

  • Seite 7: Auszugskräfte Und Konsolensets

    Montageanleitung Kassettenmarkise art_01 Auszugskräfte und Konsolensets Auszugskräfte und Konsolensets für die Windwiderstandsklasse 1 Damit die von uns genannte Windgeschwindigkeit bzw. die von uns benannte Windwiderstandsklasse Gültigkeit hat, muss das Befestigungsmittel vom Monteur auf den vorhandenen Untergrund abgestimmt werden. Bei eingehenden Bestellungen ohne Angaben zum Befestigungsuntergrund erhalten Sie Montagekonsolen für die Befestigung auf Beton (C 20/25).

  • Seite 8: Konsolenanordnung Und Auszugskräfte Für Decken - Montage

    Montageanleitung Kassettenmarkise art_01 Konsolenset (K-Set) 1.20 Konsolenanordnung und Auszugskräfte für DECKEN - Montage 2 x Ø 12 Wichtige Montagehinweise unbedingt beachten! Es sind alle mitgelieferten Konsolen zu verwenden, ebenso müssen die Konsolen mit allen Befestigungspunkten montiert werden. Die Auszugskräfte sind zu beachten (siehe S. 9). Deckenkonsole DK8/9 Deckenplatte DK 12 Dachsparrenwinkel...
  • Seite 9 Montageanleitung Kassettenmarkise art_01 Auszugskräfte und Konsolensets Auszugskräfte und Konsolensets für die Windwiderstandsklasse 1 Damit die von uns genannte Windgeschwindigkeit bzw. die von uns benannte Windwiderstandsklasse Gültigkeit hat, muss das Befestigungsmittel vom Monteur auf den vorhandenen Untergrund abgestimmt werden. Bei eingehenden Bestellungen ohne Angaben zum Befestigungsuntergrund erhalten Sie Montagekonsolen für die Befestigung auf Beton (C 20/25).
  • Seite 11 4. Gelenkarmhalter / Neigungswinkeleinstellung 5. Gelenkarm 6. Ausfallprofil mit Endkappen Lieferung sofort auf Transportschäden überprüfen. Den Inhalt der MHZ-Markisen sind weitgehend wartungsfrei, sollten Störungen auf- Sendung mit dem Lieferschein vergleichen. treten, ist der Fachhandel zu benachrichtigen. Benötigtes Werkzeug: ! Wichtig: - Stecknuss SW 17, 19 Das Befestigungsmittel (nicht standardmäßig im Lieferumfang ent-...
  • Seite 12 Montageanleitung Kassettenmarkise art_01 Montage Technische Daten Anlagenbreite: von 191 - 500 cm Ausladung: 150 / 200 / 250 / 300 / 350 cm Achsmaß: gemessene Anlagenbreite - 104 mm Neigungs- Gelenkarmhalter: * Neigungswinkel einstellbar von 5° bis 45° winkel Montage: Wand / Decke / Nische Wandkonsole Deckenkonsole...

  • Seite 13: Anlagenbreite Ermitteln

    Montageanleitung Kassettenmarkise art_01 Montage Technische Daten Allgemeiner Montagehinweis ! Befestigungsmittel dürfen max. 30 mm (von Konsolenaußenkante) in die Decken- bzw. Wandkonsolen hineinragen damit die Mar- kise bei der Montage ungehindert eingeschoben werden kann. Deckenkonsole Wandkonsole Montage mit Fischer Thermax M16 60/170 ! Bei direkter Montage der Konsolen auf Fischer Thermax M16 60/170 sind die beigelegten Unterlegscheiben zu verwenden (4 Stk.

  • Seite 14: Bohrbild Übertragen

    Montageanleitung Kassettenmarkise art_01 Montage 1. Wand- und Deckenmontage 1.2 Anlagenbreite anzeichnen: Anlagenbreite (Kassettenbreite + 146 mm) auf Wand oder Decke an- zeichnen (waagerecht bzw. kantenparallel) (siehe Abb. 03). Anlagenbreite anzeichnen Abb. 03: Anlagenbreite anzeichnen (hier Bsp. Deckenmontage) 1.3 Hinterkante Markise anzeichnen: Gewünschte Markisenunter oder -oberkante (für Wandmontage) bzw.

  • Seite 15: Anziehen Der Befestigungsmittel

    Montageanleitung Kassettenmarkise art_01 Montage 1. Wand- und Deckenmontage 1.5 Bohrungen setzen: ! Befestigungsmaterial muss unbedingt auf den vorhandenen Montageuntergrund abgestimmt werden! Bohrungen setzen (siehe Abb. 06). Abb. 06: Bohrungen setzen (hier Bsp. Deckenmontage) 1.6 Konsolen anbringen: Exzenterscheiben in Konsolen einsetzen (2 Stück pro Seite) und Kon- solen anbringen.

  • Seite 16: Markise Einhängen

    Montageanleitung Kassettenmarkise art_01 Montage 1. Wand- und Deckenmontage empf. Drehmoment 50 Nm Abb. 09: Explosionszeichnung 1.8 Markise einhängen: Markise von unten nach oben, möglichst gleichzeitig in die Konsolen einschieben. Die Markise besitzt einen Federmechanismus und rastet deutlich hörbar ein (siehe Abb. 09, 10). ! Dieser Arbeitsschritt muss von zwei Monteuren erfolgen! ! Die Markise muss hörbar einrasten! ! Solange die Sicherungsschrauben nicht gesetzt sind, ist der Be-...

  • Seite 17: Waagerechte Einstellung Der Markisenarme

    Montageanleitung Kassettenmarkise art_01 Montage 1. Wand- und Deckenmontage 1.10 Konsolen-Abdeckungen anbringen: Die beiden Abdeckungen von unten mit den mitgelieferten Befes- tigungsschrauben anbringen (2 Stück M 6 x 20 DIN 7991 A2). Evtl. empfiehlt es sich, hierzu die Markise ca. 5 cm auszufahren (siehe Abb.

  • Seite 18: Anlagenbreite Überprüfen

    Montageanleitung Kassettenmarkise art_01 Montage 2. Nischenmontage 2.1 Anlagenbreite überprüfen: Die Anlagenbreite kann wie auf Seite 13 beschrieben bestimmt werden. 1.1 Anlagenbreite ermitteln Siehe Seite 13: 2.2 Nischen-Einbauvariante beachten: Nischenwinkelmontage Variante 1 (Standard) lichte Nischenbreite Die bestellte Einbauvariante beachten (Variante 1 oder 2). NW1 (li) NW2 (re) Hinweis: Aufgrund der unterschiedlichen Bohrabstände der Konso-...

  • Seite 19: Konsolen An Nischenwinkel Montieren

    Montageanleitung Kassettenmarkise art_01 Montage 2. Nischenmontage 2.4 Konsolen an Nischenwinkel montieren: Die Konsolen auf beiden Seiten montieren, dazu mitgelieferte Sechs- Einbauvariante 1 kant Schrauben (4 Stk. M 10 x 25 DIN 933 A2) fest anziehen. Beachten (Standard) Sie die gewählte Einbauvariante und Befestigungsweise (siehe Abb. 18).

  • Seite 20: Deckenmontage Mit K-Set Kp

    Montageanleitung Kassettenmarkise art_01 Montage 4. Montage mit K-Set KM/KP 4 x Ø 17 4.1 Anlagenbreite überprüfen: Die Anlagenbreite kann wie auf Seite 13 beschrieben bestimmt werden. 4 x Ø 38 1.1 Anlagenbreite ermitteln Siehe Seite 13: 4.2 Wandmontage mit K-Set KM: ! Gravur in der Wandkonsole beachten (links / rechts).
  • Seite 21 Montageanleitung Kassettenmarkise art_01 Montage 5. Getriebeeinstellung Die Endeinstellung des Getriebes ist werkseitig eingestellt. Sollten Sie trotzdem die Endeinstellung verändern wollen, so ist wie folgt zu verfahren: Markise ausfahren bis die Freilaufkupplung anspricht (deutliches “Klack”-Geräusch). Dann Markise ca. 1 bis 2 cm einfahren. Sicherungsring (1) der KST-Öse (2) soweit verdrehen, bis der Zylinderstift (3) zum Entfernen der KST-Öse sichtbar wird.

  • Seite 22: Markise Beidseitig Herausheben

    Montageanleitung Kassettenmarkise art_01 Montage 6. Demontage der Markise 6.1 Konsolen-Abdeckungen entfernen: Markise ca. 5 cm ausfahren und Konsolen-Abdeckungen entfernen (2 Stück M 6 x 20 DIN 7991 A2) (siehe Abb. 16). Abb. 16: Konsolen-Abdeckungen entfernen 6.2 Sicherungsschrauben entfernen: Markise vollständig einfahren und alle Sicherungsschrauben entfer- nen (2 Stück pro Konsole, M 12 x 45 DIN 912 A2) (siehe Abb.

  • Seite 23: Einstellanleitung Für Elero Suntop-Antriebe

    Montageanleitung Kassettenmarkise art_01 Einstellanleitung für Elero SunTop-Antriebe A. Hinweis für den Elektro-Installateur Diese Markise darf nicht unter Spannung angeschlossen werden. Vorher Sicherung herausnehmen! Es besteht die Gefahr, daß die elektronische Endlageneinstellung gelöscht wird. Eine Neueinstellung ist nur mit dem speziellen Elero Einstellkabel (Art.Nr. 99-1085) durchführbar.

  • Seite 24: Einstellanleitung Für Alle Orea Wt Antriebe Von Somfy

    Montageanleitung Kassettenmarkise art_01 Einstellanleitung für alle OREA WT Antriebe von Somfy A. Hinweis für den Elektro-Installateur Diese Markise darf nicht unter Spannung angeschlossen werden. Vorher Sicherung herausnehmen! Es besteht die Gefahr, daß die elektronische Endlageneinstellung gelöscht wird. Eine Neueinstellung ist nur mit dem speziellen Somfy Universal Einstellkabel (Art.Nr. 99 - 4196 durchführbar.

  • Seite 25: Einstellanleitung Für Alle Funkantriebe Orea Rts Von Somfy

    Montageanleitung Kassettenmarkise art_01 Einstellanleitung für alle Funkantriebe OREA RTS von Somfy Achtung: Die Endlagen der Markise sind werkseitig eingestellt. Eine Änderung ist nur erforderlich, wenn die untere Endlage neu eingestellt werden soll. Elektrischer Anschluss Der OREA RTS muss entsprechend der Die Anlage ist nach VDE über einen vorgeschalteten FI-Schutzschalter grün/gelb Klemmenbelegung angeschlossen werden.

  • Seite 26: Einstellanleitung Für Somfy Sunea Io-Antriebe

    ( N ) ( L1 ) dungen mit einer Schutzklasse von mind. IP 54 verwendet werden. Besonderheiten von Funksteuerungen io-Funkfrequenz: 868,25 MHz Merkmale der Funksender 1 W: unidirektional (one Way, können nur senden) 2 W: bidirektional (two Way, können senden u. empfangen) Montage Um die Markise bei der Montage bedienen zu können, muss der Antrieb an das Somfy Universal Einstell-...

  • Seite 27: Einschalten

    Montageanleitung Kassettenmarkise art_01 Bedienanleitung LED Beleuchtung mit Funkhandsender somfy Situo 5 Variation A/M io II Situo 5 Variation A/M io II, Situo 5 io II, MatNr. 99-1134 MatNr. 99-1131 Rückseite AUF Taste / Einschalten / Öffnen AUF Taste / Einschalten / Öffnen STOP Taste / my STOP Taste / my PROG Taste...
  • Seite 28 ATES - Groupe MHZ . 1 B, rue Pégase - CS 20163 . F-67960 Entzheim Téléphone 03.88.10.16.20 . Télécopie 03.88.10.16.46 . www.ates-mhz.com MHZ Hachtel GmbH & Co. KG · Sindelfinger Straße 21 · 70771 Leinfelden-Echterdingen · Telefon 07 11/97 51-0 · Telefax 07 11/97 51-4 11 50 · info@mhz.de · www.mhz.de...
