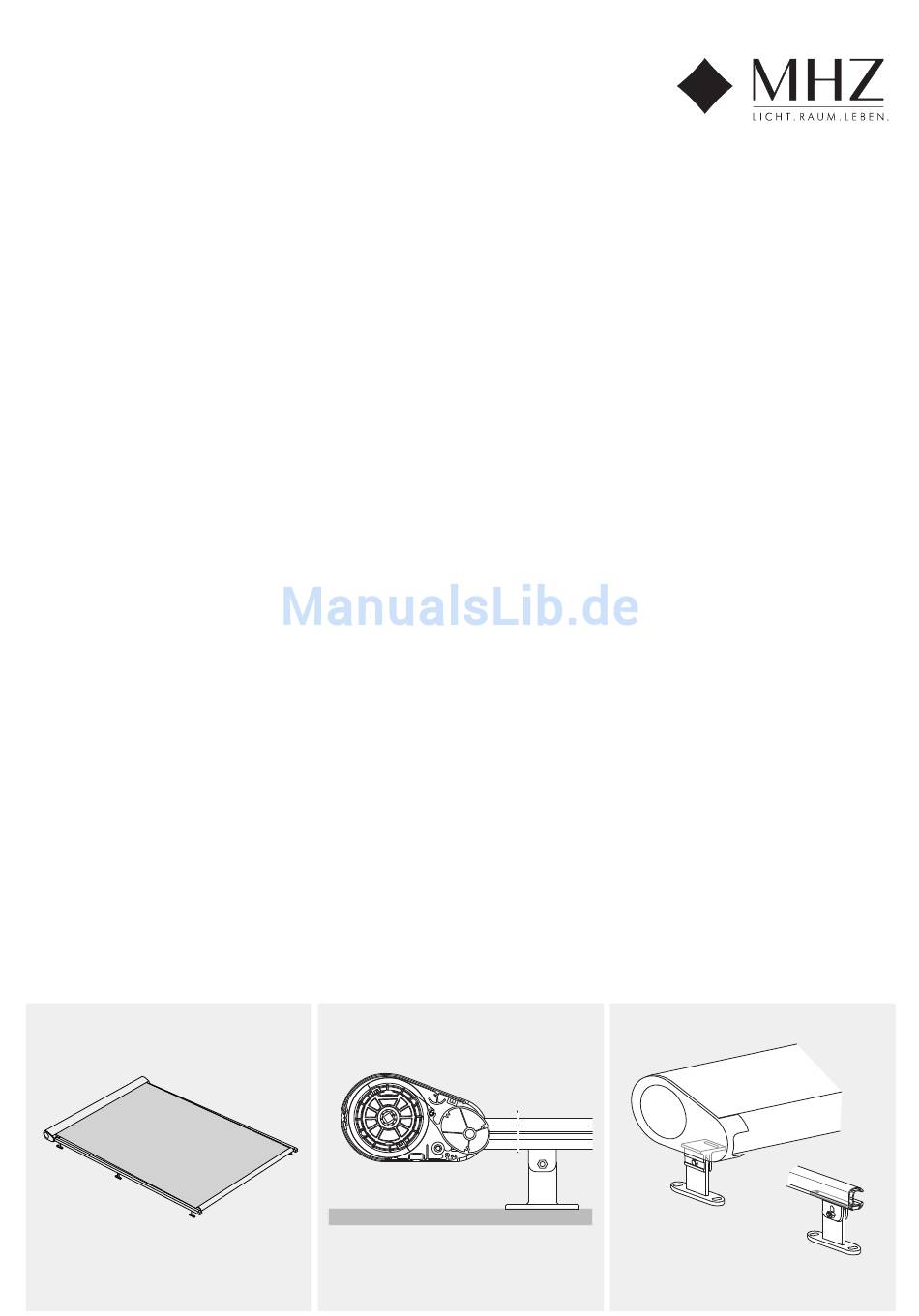

Montageanleitung
Ausgabe 06.2015

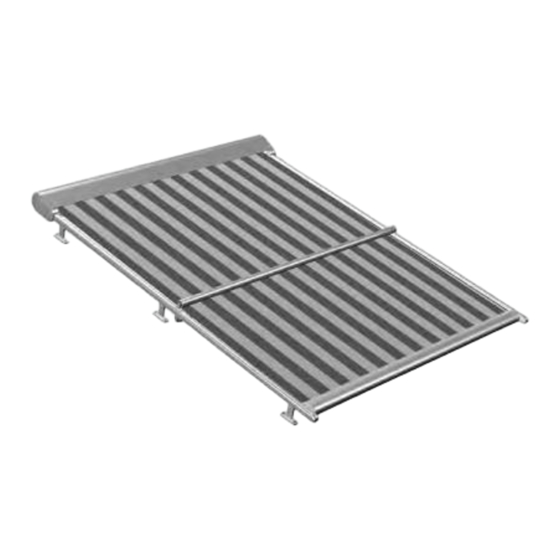

Außenbeschattung MIKRA

Werbung

loading

Verwandte Anleitungen für MHZ MIKRA

Inhaltszusammenfassung für MHZ MIKRA

  • Seite 1 Montageanleitung Ausgabe 06.2015 Außenbeschattung MIKRA...
  • Seite 2 Montageanleitung Außenbeschattung MIKRA Inhaltsverzeichnis Seite Sicherheitshinweise zur Montage 3 bis 5 Montageanleitung 7 bis 16 Einstellanleitung für LT 50 PA / LT 60 PA Antriebe Sicherheitshinweise zur Montage bei Anlagen mit Laufrichtung schräg von unten nach oben Technische Änderungen vorbehalten, Ausgabe 06.2015...
  • Seite 3 Montageanleitung Außenbeschattung MIKRA Wichtige Sicherheitshinweise zur Montage Lesen der Montage- und Bedienungsanleitungen 1.3. Warenannahme Die Montage- und Bedienungsanleitungen müssen Die Lieferung muß sofort nach Erhalt auf Transportschäden vor der Montage gelesen und beachtet werden. Eine überprüft werden. Außerdem muß der Inhalt der Sendung Nichtbeachtung entbindet den Hersteller von seiner mit dem Lieferschein verglichen werden.
  • Seite 4 Steckverbindungen mit einer Schutzklasse von mind. IP 54 verwendet werden. 1.11. Teilmontierte Beschattungen MHZ Hachtel GmbH & Co. KG Sindelfinger Straße 21 Bei werksseitig teilmontierten Beschattungen – z.B. ge- D-70771 Leinfelden-Echterdingen koppelte Anlagen ohne Tuch – sind die unter Federspannung...
  • Seite 5 Montageanleitung Außenbeschattung MIKRA Wichtige Sicherheitshinweise zur Montage 1.13. Unkontrollierte Bedienung 1.16. Übergabe Alle Bedienungsanleitungen, sowie die Montage- und Bei Arbeiten im Fahrbereich der Beschattung muss die Einstellanleitungen der Motor-, Schalter- und Steuerungs- automatische Steuerung ausgeschaltet werden. Es besteht hersteller sind mit einer Einweisung dem Nutzer zu über- Quetsch –...
  • Seite 7 MONTAGEANLEITUNG Außenbeschattung MIKRA 1. Bespannung 2. Führungsschiene 3. Seitenlager 4. Antriebseinheit 5. Endkappe 6. Ausfallprofil 7. Abstandshalter 8. Distanzrohr ab Ausfall 351cm 9. Windsicherung ab Ausfall 351 cm Achtung: Eine Außenbeschattung ist ein Sonnen- Benötigtes Werkzeug: Lieferung sofort auf Transportschäden schutz, kein Allwetterschutz.
  • Seite 8 Montageanleitung Außenbeschattung MIKRA Technische Daten Breite: Rasterbreite von 100 cm bis 450 cm bei Einzelanlagen oder 2 Anlagen nebeneinander - Bestellmaß = Rasterbreite bei Einzelanlage Nischenbefestigung - Bestellmaß = Rasterbreite = lichte Breite - 84 mm Ausfall: Ausfall von 100 cm bis 450 cm Dachneigung: Dachneigungswinkel von 0°...
  • Seite 9 Montageanleitung Außenbeschattung MIKRA Montagearten: 1. Montageart 1 (Standard) über die Führungsschienen 2. Montageart 2 über die Antriebseinheit (Sondermontage, muß bei der Bestellung mit angegeben werden, hierzu sind Sonder-Abstandshalter notwendig) 1. Montageart 1 (Standard) über die Führungsschienen 1.0. 1.1. 1.2. mind.
  • Seite 10 Montageanleitung Außenbeschattung MIKRA 1.4. 1.5. 1.6. 1.5. 1.6. Maß X = Maß Y 1.4. Klebebänder an der Verpackung (Zylinderschraube M6x12, O-Ring und Die Differenz der Maße darf beim der Antriebseinheit (4) seitlich lösen (die Nutenstein). Rastermaß max. 2 mm und bei Maß X Folie bleibt zum Schutz und zur Sicher- 1.7.
  • Seite 11 Montageanleitung Außenbeschattung MIKRA 2. Montageart 2 über die Antriebseinheit 2.0. kurzer Abstands- halter (-25 mm) max. 100 mm Abstand vom Rastermaß Rastermaß Neigungs- 0° 1° 6° 11° 16° kurzer Abstands- 2.1. Montage über Antriebs- winkel bis bis halter (-25 mm) einheit nur bis 20°...
  • Seite 12 Montageanleitung Außenbeschattung MIKRA 2.3. 2.5. 2.6. 2.4. 2.6. 2.5. 2.6. Maß X = Maß Y 2.4. Antriebseinheit mit den Oberteilen Montierte Führungsschienen (2) Die Funktionsfähigkeit der Anlage wird der Abstandshalter auf die Abstands- diagonal über kreuz und auf Rastermaß maßgebend von der exakten halter aufstecken und verschrauben ausrichten und sichern.
  • Seite 13 Montageanleitung Außenbeschattung MIKRA 3. Abdeckung öffnen 3.1. 3.2. 3.1. Folie von Antriebseinheit (4) komplett entfernen. 3.2. Abdeckung (12) nach oben aufklappen und auf das Schraube (11) von der Abdeckung lösen. Glasdach legen. 4. Vorspannung erzeugen 4.1. Markierung mit Stift anbringen...
  • Seite 14 Montageanleitung Außenbeschattung MIKRA 5. Seil in Führungsschiene einhängen 5.1. 5.2. 5.3. 5.3.a 5.1. Seil (13) entknoten und neben den Führungsschienen (2) 5.3. Seil in der inneren Nut der Führungsschiene nach oben auf die Glashauskonstruktion legen. führen und über die Umlenkrolle (15) des Seitenlagers nach 5.2.
  • Seite 15 Montageanleitung Außenbeschattung MIKRA 7. Seil einhängen 7.0. 7.1. 7.2. Achtung: Seil spannen und beidseitig ablängen! 7.4. 7.3. 7.1. Seil (13) von oben durch die Aussparung der Seilscheibe 7.3 Die Knoten werden durch nach oben ziehen des Seiles in (17) nach unten und durch die Aussparung wieder zurück in die Aussparungen der Seilscheiben gedrückt.
  • Seite 16 Montageanleitung Außenbeschattung MIKRA 9. Abdeckung schließen 9.1. 9.2. 9.1. Vor dem Schließen der Abdeckung Motorkabel am Seiten- Wichtig: Sollte das Kabel Schlaufen bilden, kann es zu Stör- lager entlang nach oben führen. ungen der Anlage führen. Abdeckung (12) auf Bodenblech aufsetzen und schließen.
  • Seite 17 Montageanleitung Außenbeschattung MIKRA Einstellanleitung für Somfy Einsteckantriebe LT 50 PA / LT 60 PA Elektrischer Anschluss Die Anlage ist nach VDE über einen vorgeschalteten FI-Schutz- grün/gelb Der LT 50 PA muss entsprechend der ( PE ) schalter abzusichern. Klemmenbelegung angeschlossen werden.

  • Seite 18: Wichtige Sicherheitshinweise

    Montageanleitung Außenbeschattung MIKRA Wichtige Sicherheitshinweise zur Montage bei Anlagen mit Laufrichtung schräg von unten nach oben Linsen-Blechschraube C 4,8x13 DIN 7981 (MatNr. 27981153) Federring ø5 DIN 7980 (MatNr. 27980102) Bohrung ø4 Gewindefurchende Schraube M6x20 DIN 7500 (MatNr. 27500029) Bei Montage der Beschattung von „unten nach oben“ ab 1°...
