Montageanleitung Innenbeschattung INTRA

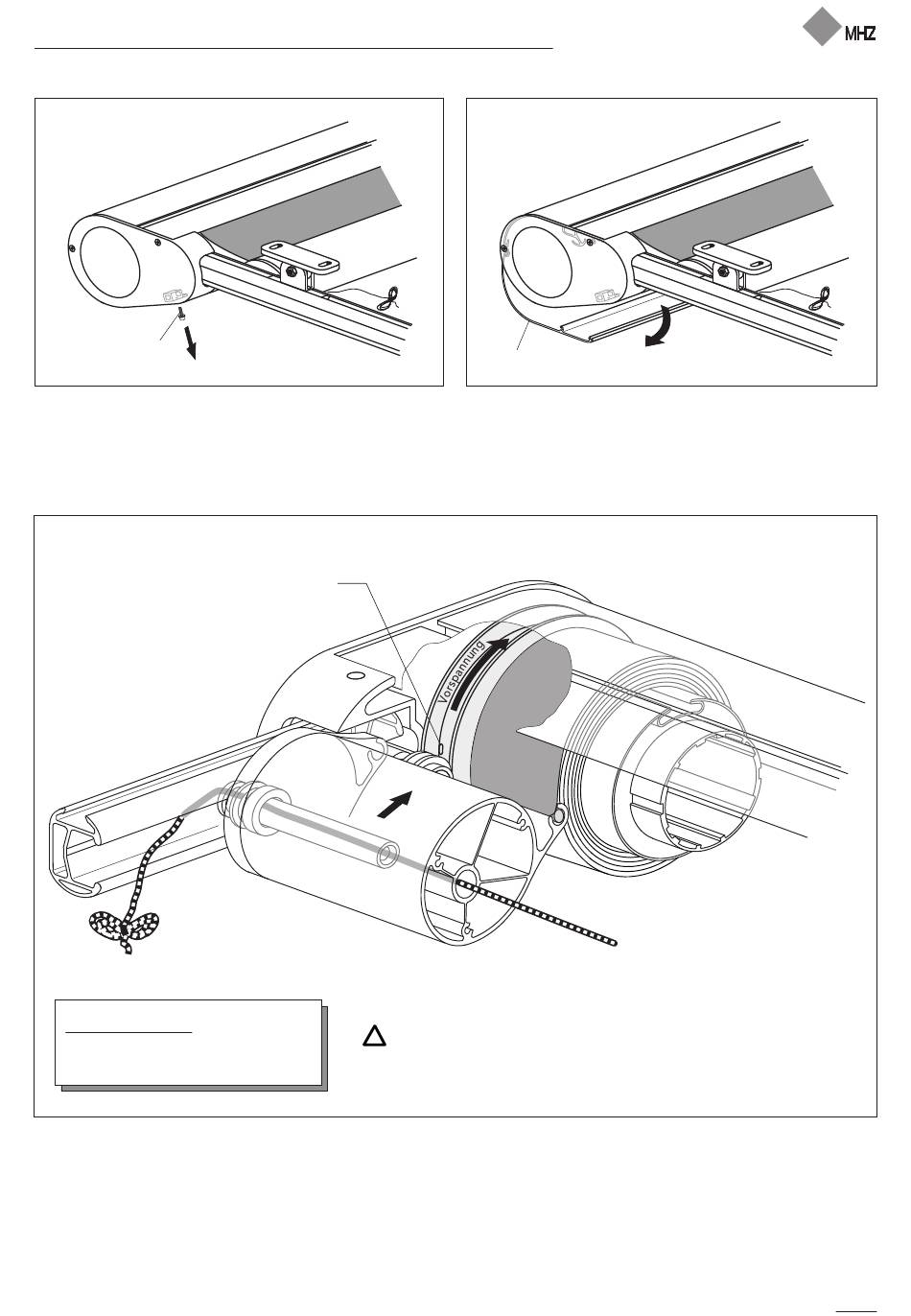

2. Abdeckung öffnen
2.1.
13
2.1. Schraube (13) von der Abdeckung lösen.
3. Vorspannung erzeugen
3.1.
Vorspannung:
Acryl + Soltis = 3 Umdrehungen
3.1. Probekabel anschließen.
Ausfallprofil beidseitig von Hand einschieben bis dieses
am Schwert anliegt und diese Position halten.
Anlage mit Probekabel einfahren bis das Tuch ohne
Spannung aufgewickelt ist.
Markierung oben an Seilscheibe anbringen.
Technische Änderungen vorbehalten, Ausgabe 05.2011
Markierung
mit Stift
anbringen
Seil darf nicht in Seil-
!
scheibe eingehängt sein!
2.2.
14
2.2. Abdeckung (14) nach unten aufklappen und zur Seite legen.
- Die Markierung dient als Zählhilfe der Umdrehungen zur
Erzeugung der Vorspannung.
Um die benötigte Vorspannung erzeugen zu können, muß die
Anlage mit 3 Umdrehungen der Seilscheibe in Auf-Richtung
weiterlaufen.
