MHZ SOLEO Bedienungsanleitung

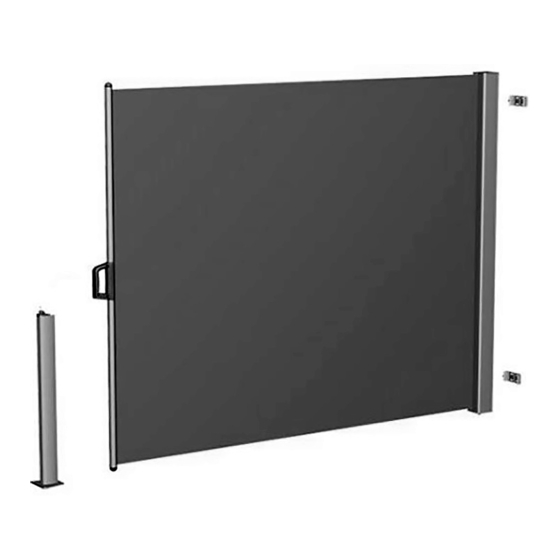

Bedienungsanleitung MHZ Seitenmarkise SOLEO
1
1. Kassette
2. Markisentuch
3. Zugprofil
4. Handgriff mit Einrastung
5. Haltepfosten mit Bodenplatte
6. Haltepfosten für Bodenhülse
7. Kappe für Bodenhülse
8. Wandhalter
Bitte lesen Sie vor dem Gebrauch Ihrer
MHZ- Seitenmarkise SOLEO die Be-
dienungsanleitung aufmerksam durch
und bewahren Sie diese für eventuelle
spätere Fragen auf.
MHZ Markisen sind weitgehend war-
tungsfrei. Sollten dennoch Störungen
an der Anlage auftreten, benachrich-
tigen Sie umgehend Ihren MHZ- Fach-
händler. Versuchen Sie nie Störungen
selbst zu beheben !
Technische Änderungen vorbehalten
2
3
4
5
1. Ausfahren der Markise
Den Griff des Zugprofils gut festhalten
und das Tuch gerade aus der Kassette
bis zum Haltepfosten / Wandhalter
ziehen. Griff leicht anheben und Griff-
öffnung nach unten auf Einrastzapfen
der Kappe des Haltepfostens / Wand-
halters drücken und sicher einrasten.
!
Verletzungsgefahr
Je weiter Sie das Tuch herausziehen,
desto größer ist die Spannung unter
der das Tuch steht. Beim Ausfahren
wird der in der Tuchwelle liegende
Federmotor gespannt. Das Zugprofil
muss am Griff gut festgehalten werden
und darf erst losgelassen werden,
wenn das Zugprofil am Haltepfosten
befestigt ist.
I
Ausgabe 11.2018
6
8
7
2. Einfahren der Markise
Beim Einfahren den Griff vom Einrast-
zapfen (erst leicht in Ausfahrrichtung
ziehen, dann nach oben aushaken)
nehmen und das Tuch langsam ein-
fahren lassen.
!
Verletzungsgefahr!
Auch beim Einfahren das Zugprofil
immer am Griff gut festhalten, bis das
Zugprofil an der Kassette anliegt, da
das Tuch unter Spannung steht. Der
vorgespannte Federmotor wickelt das
Tuch auf der Tuchwelle auf.
Das Zugprofil muss beim Einfahren
waagrecht geführt werden, damit das
Tuch sich gerade in der Kassette auf-
wickeln kann, ansonsten kann es zu
Faltenbildung und Beschädigung der
Tuchkanten beim Aufwickeln kommen!
Seite 1
