Montageanleitung Innenbeschattung INTRA

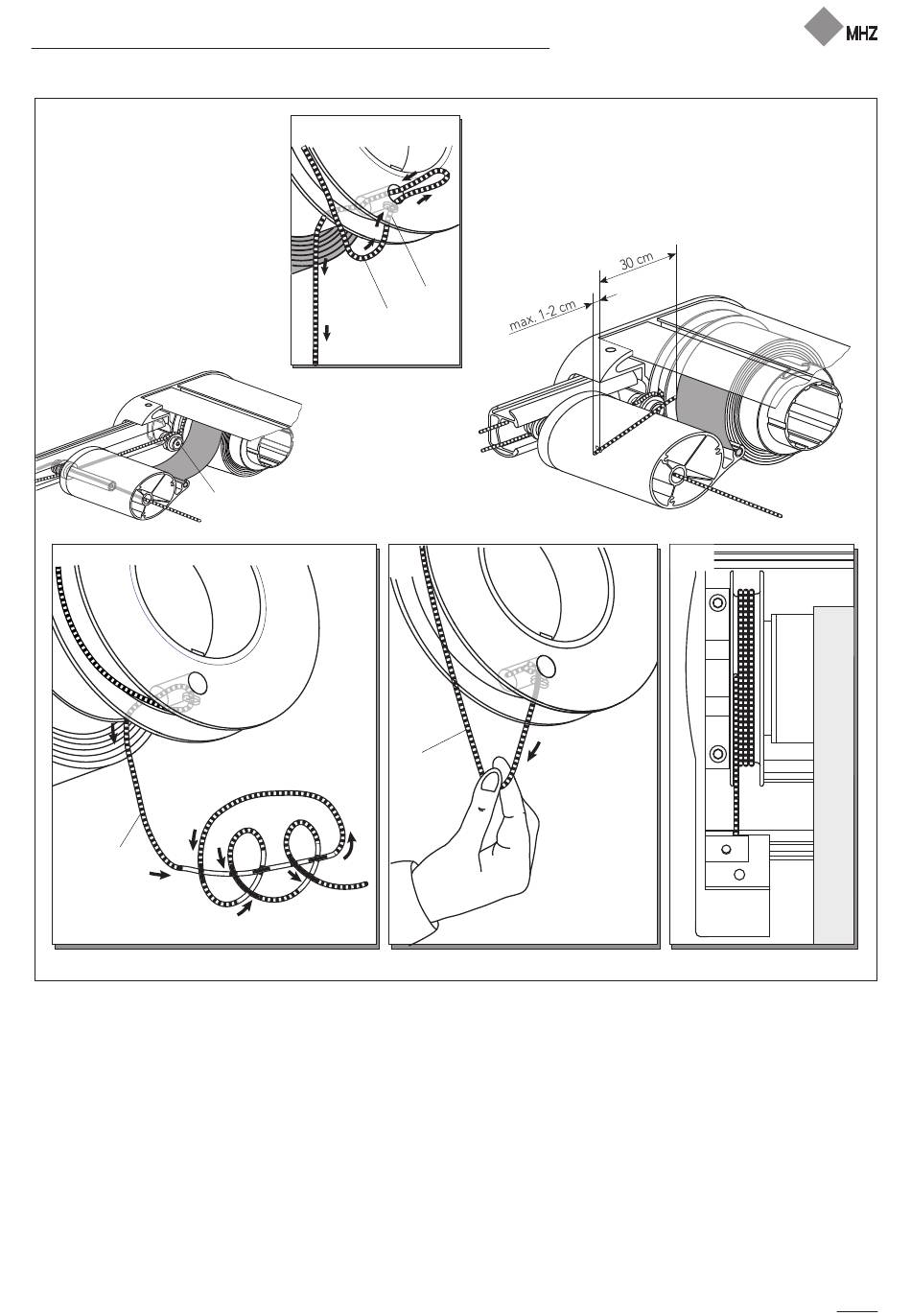

6. Seil einhängen
6.0.
6.2.
15
6.1. Seil (15) von unten durch die Aussparung der Seilscheibe
(19) nach oben und durch die Aussparung wieder zurück in
Richtung Tuchwelle ziehen.
Seil beidseitig ablängen.
Es sollte auf beiden Seiten je ca. 30 cm über Antriebseinheit
überstehen.
6.2. Seil (15) wie in Abbildung gezeigt beidseitig verknoten.
6.3 Die Knoten werden durch nach oben ziehen des Seiles
in die Aussparungen der Seilscheiben gedrückt.
Knoten darf seitlich nicht überstehen.
Technische Änderungen vorbehalten, Ausgabe 05.2011
6.1.
17
19
15
6.3.
15
Anlage komplett ausfahren.
Beim Ausfahren der Anlage wird die Seilschlaufe nach unten
gezogen und das Seil wickelt sich dann auf die Seilscheibe auf.
Achtung: Seil unbedingt dabei beobachten.
Es darf nicht von den Rollen (17) springen.
Anlage wieder einfahren.
Hinweis: Beim Aufwickeln muss die erste Lage des Seiles
nebeneinander liegen (siehe Skizze 6.4).
Achtung:
Seil spannen und
beidseitig ablängen!
6.4.
8
