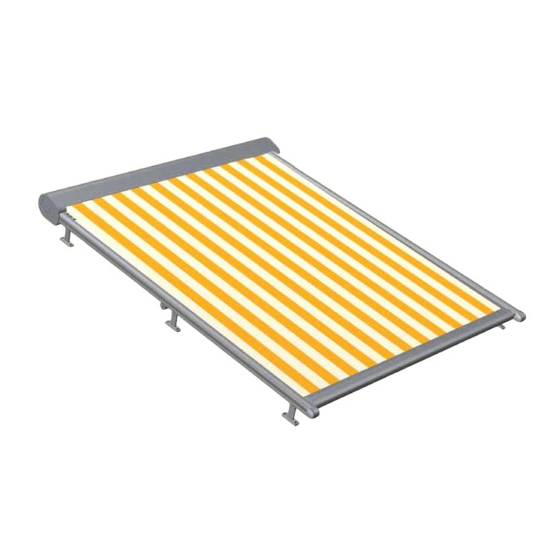

MHZ ALTO Montageanleitung

Außenbeschattung
Vorschau ausblenden Andere Handbücher für ALTO:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Montageanleitung
Ausgabe 01.2016
Außenbeschattung ALTO

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für MHZ ALTO

Inhaltszusammenfassung für MHZ ALTO

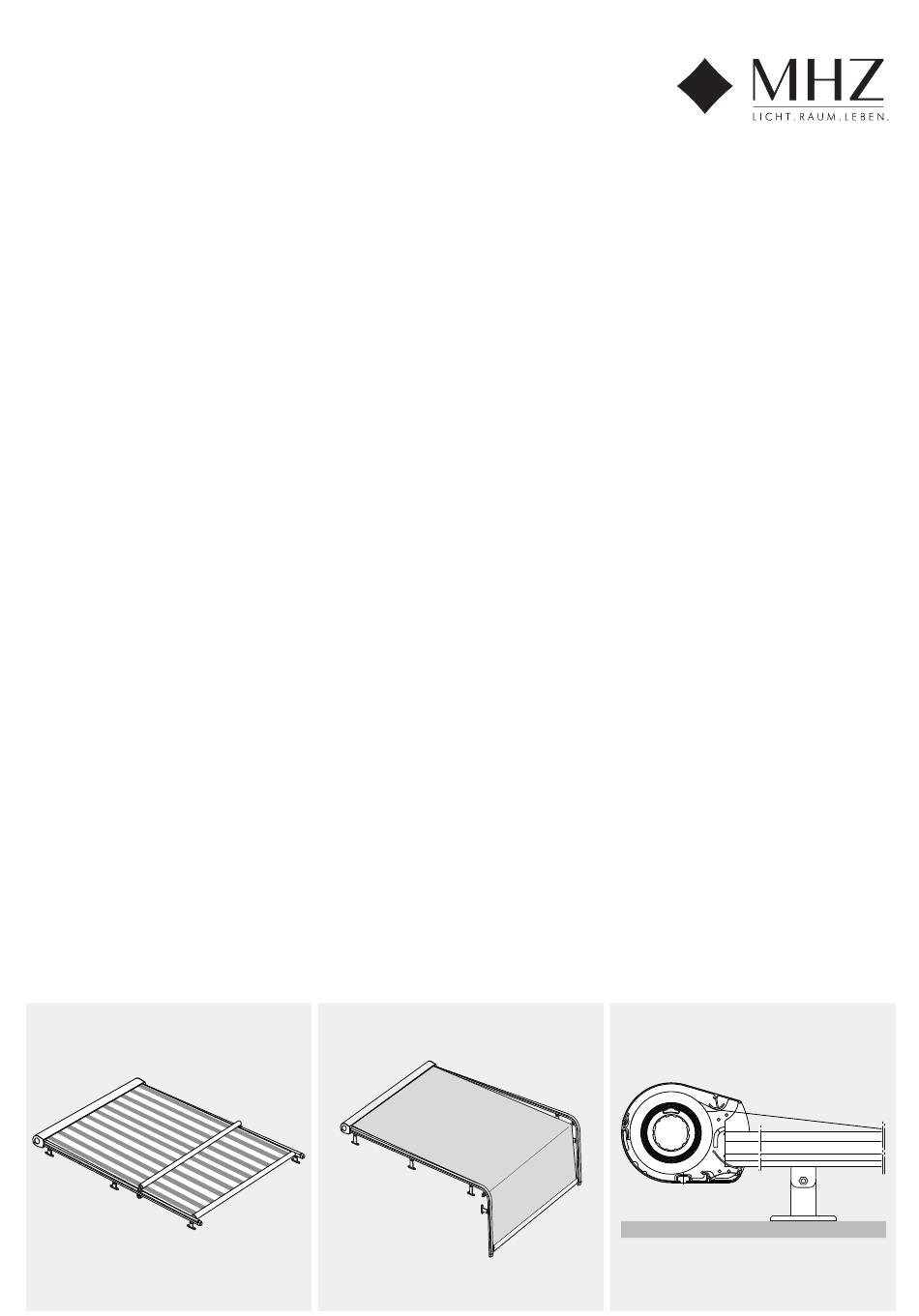

  • Seite 1 Montageanleitung Ausgabe 01.2016 Außenbeschattung ALTO...
  • Seite 2 Montageanleitung Außenbeschattung ALTO Inhaltsverzeichnis Seite Sicherheitshinweise zur Montage 3 bis 5 Montageanleitung 7 bis 21 Einstellanleitung für LT 50 / LT 60 Antriebe mit externem Endschalter Sicherheitshinweise zur Montage bei Anlagen mit Laufrichtung schräg von unten nach oben Technische Änderungen vorbehalten, Ausgabe 01.2016...

  • Seite 3: Sicherheits- Und Warnhinweise Für Montageanleitungen

    Montageanleitung Außenbeschattung ALTO Wichtige Sicherheitshinweise zur Montage Lesen der Montage- und Bedienungsanleitungen 1.3. Warenannahme Die Montage- und Bedienungsanleitungen müssen Die Lieferung muß sofort nach Erhalt auf Transportschäden vor der Montage gelesen und beachtet werden. Eine überprüft werden. Außerdem muß der Inhalt der Sendung Nichtbeachtung entbindet den Hersteller von seiner mit dem Lieferschein verglichen werden.

  • Seite 4: Aufstiegshilfen

    Steckverbindungen mit einer Schutzklasse von mind. IP 54 verwendet werden. 1.11. Teilmontierte Beschattungen MHZ Hachtel GmbH & Co. KG Sindelfinger Straße 21 Bei werksseitig teilmontierten Beschattungen – z.B. ge- D-70771 Leinfelden-Echterdingen koppelte Anlagen ohne Tuch – sind die unter Federspannung...

  • Seite 5: Unkontrollierte Bedienung

    Montageanleitung Außenbeschattung ALTO Wichtige Sicherheitshinweise zur Montage 1.13. Unkontrollierte Bedienung 1.16. Übergabe Alle Bedienungsanleitungen, sowie die Montage- und Bei Arbeiten im Fahrbereich der Beschattung muss die Einstellanleitungen der Motor-, Schalter- und Steuerungs- automatische Steuerung ausgeschaltet werden. Es besteht hersteller sind mit einer Einweisung dem Nutzer zu über- Quetsch –...

  • Seite 7: Außenbeschattung Alto

    MONTAGEANLEITUNG Außenbeschattung ALTO 1. Bespannung 2. Führungsschiene 3. Seitenlager 4. Antriebseinheit 5. Endkappe 6. Ausfallprofil 7. Abstandshalter 8. Distanzrohr ab Ausfall 351cm 9. Windsicherung ab Ausfall 351 cm Achtung: Eine Außenbeschattung ist ein Sonnen- Benötigtes Werkzeug: Lieferung sofort auf Transportschäden schutz, kein Allwetterschutz.
  • Seite 8 Montageanleitung Außenbeschattung ALTO Technische Daten Breite: Rasterbreite von 90 cm bis 550 cm bei Einzelanlagen oder 2 Anlagen nebeneinander - Bestellmaß = Rasterbreite bei Anlagen gekoppelt - Bestellmaß = Gesamtrasterbreite bei Einzelanlage Nischenbefestigung - Bestellmaß = Rasterbreite = lichte Breite - 104 mm Ausfall: Ausfall von 100 cm bis 600 cm (Fläche pro Feld max.
  • Seite 9 Montageanleitung Außenbeschattung ALTO Montagearten: 1. Montageart 1 (Standard) über die Führungsschienen 2. Montageart 2 über die Antriebseinheit (Sondermontage, muß bei der Bestellung mit angegeben werden, hierzu sind Sonder-Abstandshalter notwendig) 1. Montageart 1 (Standard) über die Führungsschienen 1.0. 1.1. 1.2. 27 cm mind.35 cm...
  • Seite 10 Montageanleitung Außenbeschattung ALTO 1.4. 1.5. 1.6. 1.5. 1.6. Maß X = Maß Y 1.4. Klebebänder an der Verpackung der 1.7. Alle Verbindungen zwischen Ab- Die Differenz der Maße darf beim Antriebseinheit (4) seitlich lösen (die standshalter (7) und Führungsschiene (2) Rastermaß...
  • Seite 11 Montageanleitung Außenbeschattung ALTO 2. Montageart 2 über die Antriebseinheit 2.0. kurzer Abstands- halter (-25 mm) max. 100 mm Abstand vom Rastermaß Rastermaß Neigungs- 0° 1° 6° 11° 16° 21° 26° 31° 36° winkel bis bis 5° 10° 15° 20° 25° 30° 35° 40°...
  • Seite 12 Montageanleitung Außenbeschattung ALTO 2.3. 2.4. 2.5. 2.6. 2.5. 2.6. Maß X = Maß Y 2.4. Antriebseinheit mit den Oberteilen über kreuz und auf Rastermaß ausrichten Die Differenz der Maße darf beim der Abstandshalter auf die Abstands- und sichern. Rastermaß max. 2 mm und bei Maß X halter aufstecken und verschrauben und Maß...
  • Seite 13 Montageanleitung Außenbeschattung ALTO 3. Abdeckung öffnen 3.1. 3.2. 3.1. Folie von Antriebseinheit (4) komplett entfernen. 3.2. Abdeckung (12) nach oben aufklappen und auf das Schraube (11) von der Abdeckung lösen. Glasdach legen. 4. Vorspannung erzeugen 4.1. Markierung mit Stift anbringen...
  • Seite 14 Montageanleitung Außenbeschattung ALTO 5. Seil in Führungsschiene einhängen 5.1. 5.2. 5.3. 5.3.a 5.1. Seil (13) entknoten und neben den Führungsschienen (2) 5.3. Seil in der inneren Nut der Führungsschiene nach oben auf die Glaskonstruktion legen. führen und über die Umlenkrolle (15) des Schwertes nach 5.2.
  • Seite 15 Montageanleitung Außenbeschattung ALTO 7. Seil einhängen 7.0. 7.2. 7.3. 7.1. 7.5. 7.4. Seil spannen und beidseitig ablängen! TIPP: Zeigt die Nut der Seilscheibe nicht nach oben, muss sie Knoten darf seitlich nicht überstehen. wie folgt beschrieben gedreht werden. 7.1. Sicherungsbügel (17) nach oben ziehen und Seilscheibe Anlage komplett ausfahren.
  • Seite 16 Montageanleitung Außenbeschattung ALTO 8. Montage Endschalter 8.0. Somfy LT Antrieb 8.2. 8.1. 8.3. 8.1. Winkel / Endschalter (19) mit beigefügtem Befestigungs- Bei gekoppelten Anlagen mit Mittelmotor den Winkel/ material an Schwert (20) schrauben. Endschalter (19) wie bei Punkt 8.1 beschrieben montieren.
  • Seite 17 Montageanleitung Außenbeschattung ALTO 10. Abdeckung schließen 10.1. 10.1. Abdeckung (12) auf Bodenblech aufsetzen und schließen. Endlagen überprüfen. Mit Schraube (11) die Abdeckung im Seitenlager wieder sichern. Sollte die Endlagen-Programmierung geändert werden, bitte wie auf Seite 22 beschrieben die Endlagen ändern.
  • Seite 18 Montageanleitung Außenbeschattung ALTO 12. Montagehinweis für gekoppelte Anlagen 12.1. 12.1. Grundfeld wie in Pos. 1-8 beschrieben montieren. zweiteiligen Kupplungsvierkant (35). Zur Kopplung der Anlagen darf die Abdeckung des Grund- Zusatzfeld wie folgt beschrieben montieren. feldes nicht montiert sein. Führungsschienen des Zusatzfeldes wie unter Punkt 1.1.
  • Seite 19 Montageanleitung Außenbeschattung ALTO 12.4. 40 mm 2x Bohrung ø5, 10 mm tief 12.4 Bei der Kopplung des Distanzrohres (8) und der Windsi- Anschliessend für das zu koppelnde Distanzrohr die Gewinde- cherung (31) wird mittig eine Gewindestange M8x100 (36) stange mit einer Zange festhalten und das Distanzrohr auf die mit U-Scheiben ø8,4 verwendet.
  • Seite 20 Montageanleitung Außenbeschattung ALTO 13. Koppeln der Führungsschiene 13.1. Schritt 1 Schritt 2 13.2. 13.1 Zum Koppeln der Führungsschiene die beiden Zylinderschrauben M6x20 (37) aus dem vormontierten Kopplungs- profil (38) lösen. Das zu koppelnde Teil (39) aufschieben, bis die Führungsschienenteile bündig sind.

  • Seite 21: Bei Der Kopplung Des Umlenkrohres Wird Am Mittleren

    Montageanleitung Außenbeschattung ALTO 15. Montage Umlenkrohr 15.1. 15.2. Flüssige Schrauben- sicherung Flüssige Schrauben- aufbringen! sicherung aufbringen! 15.1 Umlenkrohr (40) im Bogen mit Sechskantschraube M8x20 15.2 Bei der Kopplung des Umlenkrohres wird am mittleren und U-Scheibe (41) montieren. Distanzrohrhalter ein Gewindestift M8x40 (42) eingesetzt.
  • Seite 22 Montageanleitung Außenbeschattung ALTO Einstellanleitung für Somfy Einsteckantriebe LT 50/LT 60 mit externem Endschalter Elektrischer Anschluss Die Anlage ist nach VDE über einen vorgeschalteten FI-Schutz- grün/gelb Der LT 50/LT 60 muss entsprechend der ( PE ) schalter abzusichern. Klemmenbelegung angeschlossen werden.

  • Seite 23: Wichtige Sicherheitshinweise

    Montageanleitung Außenbeschattung ALTO WICHTIGE SICHERHEITSHINWEISE zur Montage bei Anlagen mit Laufrichtung schräg von unten nach oben Senkschraube M6x12 DIN 7991 (MatNr. 27991127) Bei Montage der Aussenbeschattung von „unten Bei Nichtbeachtung besteht die Gefahr, dass sich die nach oben“ ab 1° Schräge, müssen die Schwerter der Antriebseinheit lösen und abstürzen kann.
  • Seite 24 MHZ Hachtel GmbH & Co.KG . Postfach 80 05 20 . D-70505 Stuttgart Telefon 0711/9751-0 . Telefax 0711/9751-41 150 . www.mhz.de MHZ Hachtel + Co. AG . Eichstrasse 10 . CH-8107 Buchs/Zürich Telefon 0848 47 13 13 . Telefax 0800 55 40 04 . www.mhz.ch MHZ Hachtel &...
