MHZ CLASSIC Montageanleitung
  1. Anleitungen
  2. Marken
  3. MHZ Anleitungen
  4. Markisen
  5. CLASSIC
  6. Montageanleitung

MHZ CLASSIC Montageanleitung

Tragrohrmarkise
Vorschau ausblenden Andere Handbücher für CLASSIC:
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
Montageanleitung
Ausgabe 04.2023
Tragrohrmarkise CLASSIC
Inhaltsverzeichnis
loading

Verwandte Anleitungen für MHZ CLASSIC

Inhaltszusammenfassung für MHZ CLASSIC

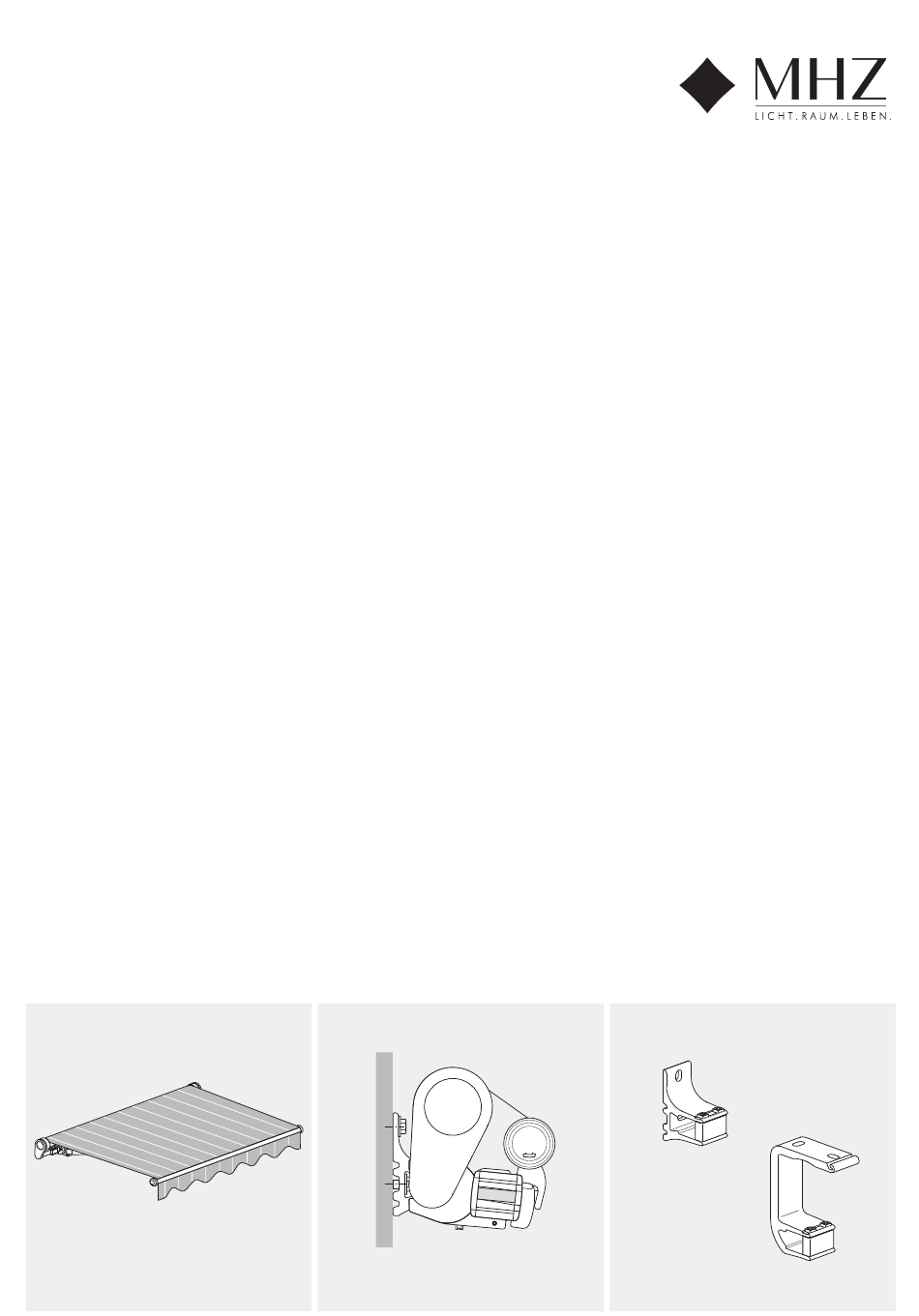

  • Seite 1 Montageanleitung Ausgabe 04.2023 Tragrohrmarkise CLASSIC...
  • Seite 2 Montageanleitung Tragrohrmarkise CLASSIC Inhaltsverzeichnis Seite Sicherheitshinweise zur Montage 3 bis 8 Montageanleitung 9 bis 18 Einstellanleitung für VariEco-Antriebe Einstellanleitung für RTS-Antriebe Einstellanleitung für Sunea io-Antriebe Technische Änderungen vorbehalten, Ausgabe 04.2023...

  • Seite 3: Sicherheits- Und Warnhinweise Für Montageanleitungen

    Montageanleitung Tragrohrmarkise CLASSIC Wichtige Sicherheitshinweise zur Montage Lesen der Montage- und Bedienungsanleitungen 1.3. Warenannahme Die Montage- und Bedienungsanleitungen müssen Die Lieferung muß sofort nach Erhalt auf Transportschäden vor der Montage gelesen und beachtet werden. Eine überprüft werden. Außerdem muß der Inhalt der Sendung Nichtbeachtung entbindet den Hersteller von seiner mit dem Lieferschein verglichen werden.
  • Seite 4 Markisen dürfen nur für ihren in der Bedienungsan- EN 13561:2004+A1:2008 leitung definierten Verwendungszweck eingesetzt werden. art_01, art_02, VEGAS, nova_02, CLASSIC, CLASSIC MAXIMA Veränderungen, wie An- und Umbauten, die nicht vom Hersteller vorgesehen sind, dürfen nur mit schriftlicher Genehmigung des Herstellers vorgenommen werden.

  • Seite 5: Unkontrollierte Bedienung

    Montageanleitung Tragrohrmarkise CLASSIC Wichtige Sicherheitshinweise zur Montage 1.14 Unkontrollierte Bedienung 1.17. Montage und Demontage Während der Montage bzw. Demontage ist der Bereich Bei Arbeiten im Fahrbereich der Markise muss die unter der Markise ein Gefahrenbereich und darf nur von automatische Steuerung ausgeschaltet werden. Es besteht Personen betreten werden, die mit den Montagearbeiten Quetsch –...

  • Seite 6: Konsolenanordnung Und Auszugskräfte

    Montageanleitung Tragrohrmarkise CLASSIC Wichtige Sicherheitshinweise zur Montage 1.19. Konsolenanordnung und Auszugskräfte Wichtige Montagehinweise unbedingt beachten! Es sind alle mitgelieferten Konsolen zu verwenden, ebenso müssen die Konsolen mit allen Befestigungspunkten montiert werden. Die Auszugskräfte sind zu beachten (siehe S.7 und S.8).
  • Seite 7 Montage auf anderen Untergründen auf Anfrage.Gekoppelte Anlagen werden als zwei einzelne Anlagen gerechnet (Anlagenbreite = 1/2 Gesamtbreite). Das Konsolen-Set (K-Set) wird dabei doppelt benötigt. Tragrohrmarkise CLASSIC ohne VERTIMA WAND - Montage auf Beton C20/25 DECKEN - Montage auf Beton C20/25...
  • Seite 8 Montage auf anderen Untergründen auf Anfrage.Gekoppelte Anlagen werden als zwei einzelne Anlagen gerechnet (Anlagenbreite = 1/2 Gesamtbreite). Das Konsolen-Set (K-Set) wird dabei doppelt benötigt. Tragrohrmarkise CLASSIC mit VERTIMA WAND - Montage auf Beton C20/25 DECKEN - Montage auf Beton C20/25...
  • Seite 9 Steuerung (z.B. Wind- - Kreuzschlitzschraubendreher Gr. 2 Befestigungsmaterial. und Sonnenwächter) ausgerüstet, muss - 1 Satz Innensechskantschlüssel Befestigungsmaterial muss vom diese den Winter über abgeschaltet - MHZ Steckschlüssel SW 10 Monteur mit vorhandenem werden. - Wasserwaage Montageuntergrund abgestimmt (Vereisungsgefahr). werden.

  • Seite 10: Wandmontage

    Montageanleitung Tragrohrmarkise CLASSIC Technische Daten Anlagenbreite: von 180 cm bis 650 cm, gekoppelt von 651 cm bis 1200 cm Ausladung: 150 / 200 / 250 / 300 / 350 / 400 cm, gekoppelt bis 300 cm Neigungswinkel: einstellbar von 0° bis 40°...

  • Seite 11: Dachsparrenmontage (Zubehör)

    Montageanleitung Tragrohrmarkise CLASSIC 1.2. Deckenmontage Befestigungsmaterial bis Anlagenbreite 4m = 2 Konsolen muss unbedingt mit ab 4,01m Anlagenbreite = 3. Konsole (mittig) vorhandenem Montage- untergrund abgestimmt werden 2 Befestigungspunkte 1.3. Dachsparrenmontage (Zubehör) Tragschiene (10) mit Nutenstein, Sechskantschraube M10x25 und U-Scheibe (11) und Ringschlüssel SW17 auf Deckenkonsole (12)
  • Seite 12 Abschliessend die Blenden (19) auf die Sicherungs- schrauben aufclipsen. 3. Neigungseinstellung Markise ganz ausfahren. Die Spindel (20) der Neigungswinkeleinstellung mit MHZ Steckschlüssel SW10 (21) so weit verdrehen, bis die gewünschte Neigung erreicht ist. Fallschiene waagrecht ausrichten. Tipp: Zur einfacheren Neigungsverstellung Arme leicht anheben.
  • Seite 13 Montageanleitung Tragrohrmarkise CLASSIC 4. Waagrechte und axiale Einstellung der Markisenarme Sollten die Arme bei eingefahrener Markise nicht waag- recht stehen, so ist wie folgt zu verfahren: axiale Markise einfahren. Einstellung Zur Markisenmitte zeigender Gewindestift innen (23) in Neigungswinkeleinstellung lösen (Innensechskant- schlüssel SW 3).
  • Seite 14 Montageanleitung Tragrohrmarkise CLASSIC Die Endeinstellung des Getriebes ist werkseitig eingestellt. Sollten Sie trotzdem die Endeinstellung verändern wollen, so ist wie folgt zu verfahren: Markise ausfahren bis die Freilaufkupplung anspricht (deutliches “Klack”-Geräusch). Dann Markise ca. 1 bis 2 cm einfahren. Sicherungsring (33) der KST-Öse (34) soweit ver- drehen, bis der Zylinderstift (35) zum Entfernen der KST-Öse sichtbar wird.
  • Seite 15 Montageanleitung Tragrohrmarkise CLASSIC 6. Volant Endkappe (25) der Fallschiene (8) abdrehen. Rundkeder (39) in Volant (9) einziehen. Volant mit Rundkeder in Fallschiene einschieben. Endkappe wieder aufdrehen. Tipp: Um den Volant wintersicher lagern zu können, Endkappe abdrehen und Volant aus der Fallschiene ziehen.
  • Seite 16 Montageanleitung Tragrohrmarkise CLASSIC 7. Montage Regenschutzdach Markisenbreite Ausladung Anzahl Aussenkante links Träger oder rechts (cm) (cm) bis Mitte Träger (cm) 200 - 250 A = 40 251 - 450 B = 30 451 - 500 B = 30 150 / 200 / 250...
  • Seite 17 Montageanleitung Tragrohrmarkise CLASSIC 8. Befestigung Schutzhülse für Hirschmannkupplung (Zubehör) Schutzhülse für Hirschmannkupplung (Zubehör) Die Schutzhülse für Hirschmannkupplung (47) kann auf das Tragrohr angeklebt oder an Wand oder Decke geschraubt werden. Die Montage sollte mit der offenen Seite nach unten erfolgen.
  • Seite 18 Montageanleitung Tragrohrmarkise CLASSIC 9. Kopplung Achtung: Sicherungsbänder der Arme erst nach Kopplung der Tuchwelle entfernen. Gelenkarme stehen unter hoher Spannung - Verletzungsgefahr! Das mit dem Antrieb versehene Markisenteil wie bei einer Einzelanlage montieren. Das zu koppelnde Feld in Kopplungselement einschieben und Tragrohr (5) mit Gewinde- stift M6 festsetzen.
  • Seite 19 Montageanleitung Tragrohrmarkise CLASSIC Einstellanleitung für Elero VariEco-Antriebe von Elero A. Hinweis für den Elektro-Installateur Diese Markise darf nicht unter Spannung angeschlossen werden. Vorher Sicherung herausnehmen! Es besteht die Gefahr, daß die Kondensatoren beschädigt werden. Die Anlage ist nach VDE über einen vorgeschalteten FI-Schutzschalter abzusichern.
  • Seite 20 Montageanleitung Tragrohrmarkise CLASSIC Einstellanleitung für alle Funkantriebe ALTUS RTS von Somfy Achtung: Die Endlagen der Markise sind werkseitig eingestellt. Eine Änderung ist nur erforderlich, wenn die untere Endlage neu eingestellt werden soll. Elektrischer Anschluss Die Anlage ist nach VDE über einen vorgeschalteten FI-Schutzschalter Der ALTUS RTS muss entsprechend der grün/gelb...
  • Seite 21 Montageanleitung Tragrohrmarkise CLASSIC Einstellanleitung für alle Funkantriebe Sunea io von Somfy Achtung: Die Endlagen der Markise sind werkseitig eingestellt. Eine Änderung ist nur erforderlich, wenn die untere Endlage neu eingestellt werden soll. Elektrischer Anschluss Die Anschlussleitung muss min. 30cm Restlänge haben.
  • Seite 24 BENELUX MHZ Hachtel S.à.r.l. . 27, rue de Steinfort . L-8366 Hagen Téléphone +352 311421 . Telefax +352 312328 . www.mhz.lu ATES - Groupe MHZ . 1 B, rue Pégase, CS 20163 . F-67960 Entzheim Téléphone 03.88.10.16.20 . Télécopie 03.88.10.16.46 . www.ates-mhz.com...
