Mgral 2 040-000469-00000 - EWM HIGHTEC WELDING Integral Serviceanleitung

2.3.16 MGral 2 040-000469-00000

Messpunkt
M1 gegen M0
M2 gegen M0
M3 gegen M0
X3/1 gegen X3/2
X3/3 gegen X3/4
X5/1 gegen X5/2
X5/3 gegen X5/4
X5/5 gegen X5/6
X7/1 gegen X7/2

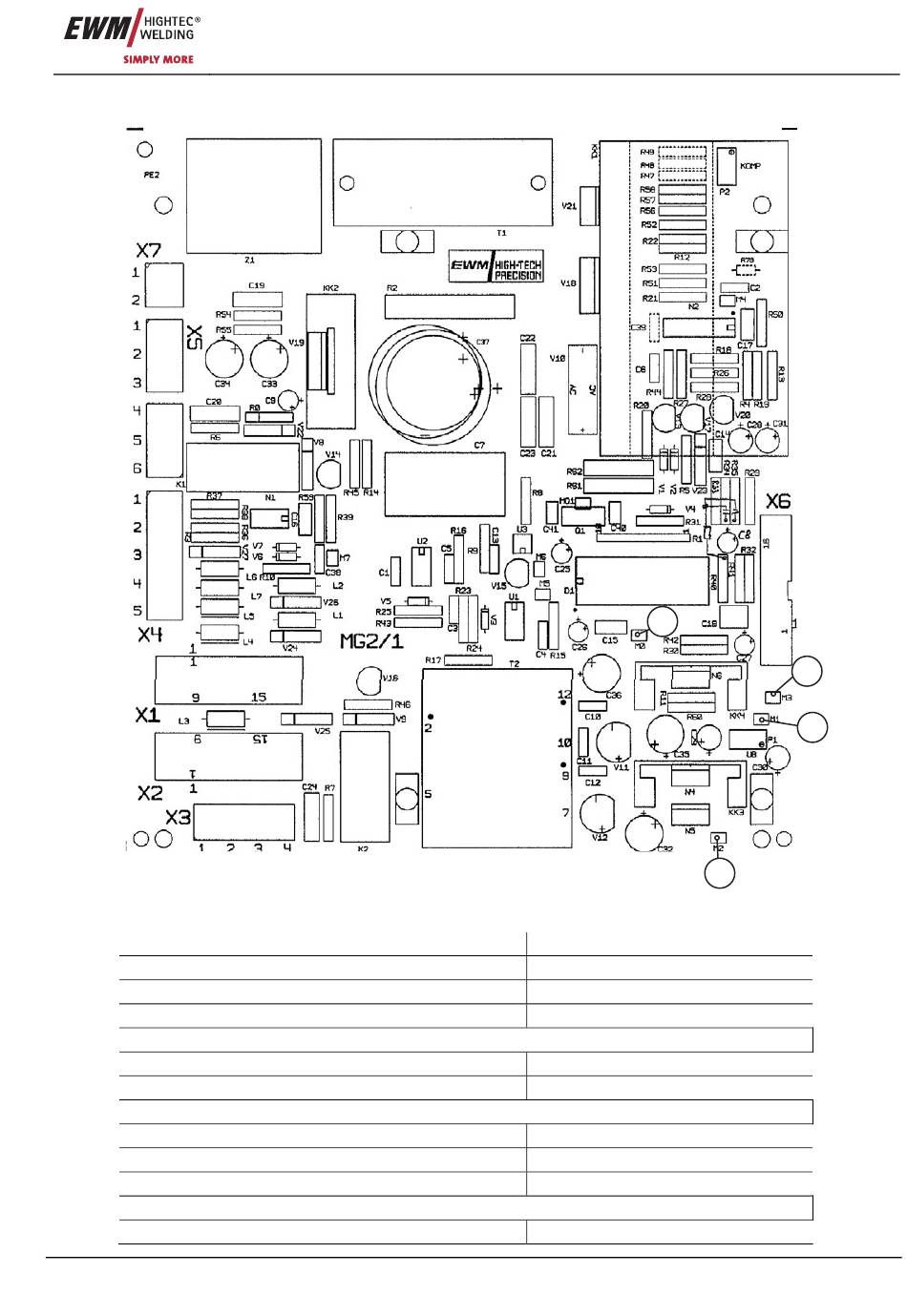

Abbildung 2-19
Ergebnis
+ 15 V (Versorgung)
- 15 V (Versorgung)
+ 5 V (Versorgung)
42 V AC (Gasrelais)
42 V AC (Gastest)
42 V AC (Versorgung Push/Pull)
0 bis 60 V DC (DV-Motor)
Start/Stop-Signal
42 V AC (Versorgung)
Integral
M0
M3
M1
M2
23
