Integral
2.3.3

B6 064-000844-00016

Gefahr: Primärpotential!
Alle Messungen im geöffneten Gerät dürfen nur von geschultem Fachpersonal ausgeführt
werden.

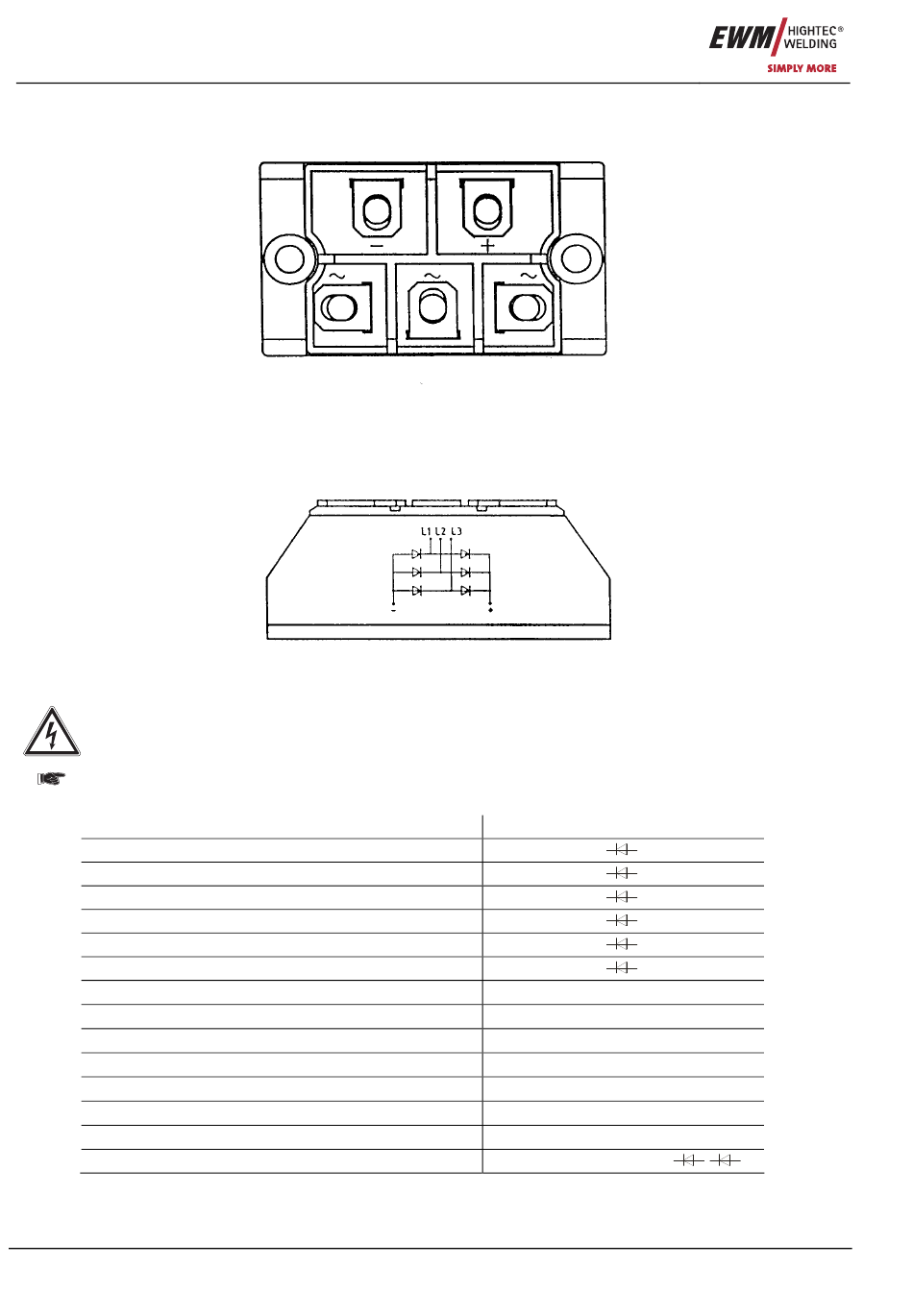

Der Netzgleichrichter B6 wird mit einem digitalen Multimeter durchgemessen.
Messpunkt
L1~ gegen +
L2~ gegen +
L3~ gegen +
- gegen L1~
- gegen L2~
- gegen L3~
+ gegen L1~
+ gegen L2~
+ gegen L3~
L1~ gegen -
L2~ gegen -
L3~ gegen -
+ gegen -
- gegen +
10
Abbildung 2-6
Ergebnis
Flußspannung /
Flußspannung /
Flußspannung /
Flußspannung /
Flußspannung /
Flußspannung /
hochohmig / Ω
hochohmig / Ω
hochohmig / Ω
hochohmig / Ω
hochohmig / Ω
hochohmig / Ω
hochohmig / Ω
doppelte Flußspannung /
