Inv 50 (-:080-000294-00000, +:080-000295-00000) - EWM HIGHTEC WELDING Integral Serviceanleitung

2.3.7

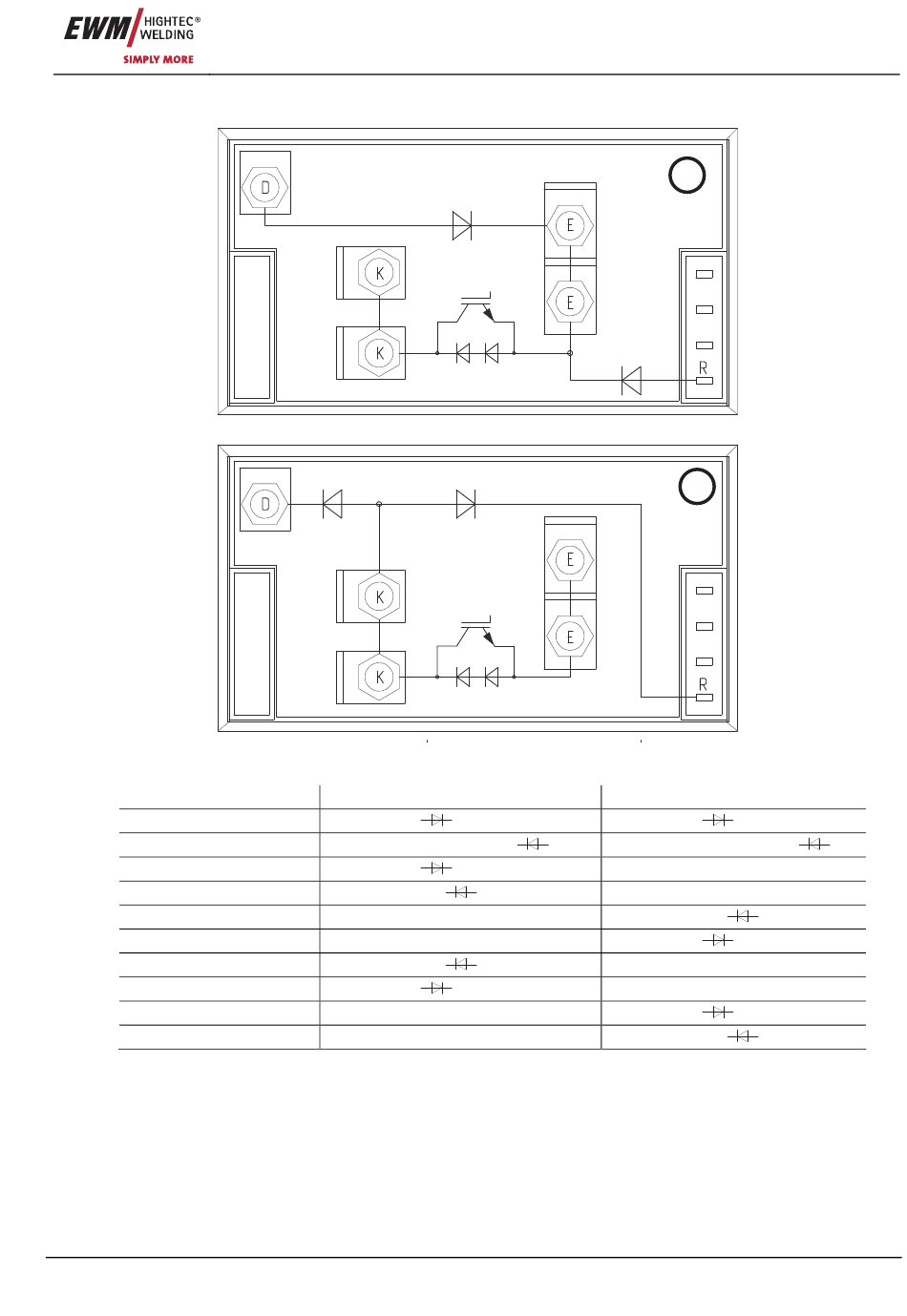

INV 50 (-:080-000294-00000, +:080-000295-00000)

Messpunkt
K gegen E
E gegen K
E gegen D
D gegen E
K gegen D
D gegen K
R gegen E
E gegen R
R gegen K
K gegen R
Abbildung 2-11
Ergebnis „+" Schalter
hochohmig /
(erhöhte) Flußspannung /
hochohmig /
Flußspannung /
----------------------
----------------------
Flußspannung /
hochohmig /
----------------------
----------------------
+
-
Ergebnis „-" Schalter
hochohmig /
(erhöhte) Flußspannung /
----------------------
----------------------
Flußspannung /
hochohmig /
----------------------
----------------------
hochohmig /
Flußspannung /
