Integral
2.3.8

SPW2 (040-000289-00000)

Gefahr: Primärpotential!
Alle Messungen im geöffneten Gerät dürfen nur von geschultem Fachpersonal ausgeführt
werden.
Bei eingeschaltetem Inverter muß LED1 auf SPW2 leuchten
(Versorgungsspannung SPW2 und Zwischenkreisspannung Inverter vorhanden)!
Messpunkt
Versorgungsspannung SPW2:
X4 Pin 1 gegen X4 Pin 2
Elektronikversorgung:
X3 Pin 1 gegen X3 Pin 4
X3 Pin 2 gegen X3 Pin 4
X3 Pin 3 gegen X3 Pin 4
X3 Pin 4 sowie X3 Pin 5 führen 0V und haben somit gleiches Potential.
Zwischenkreisspannung:
X3 Pin 6 gegen X3 Pin 4
16

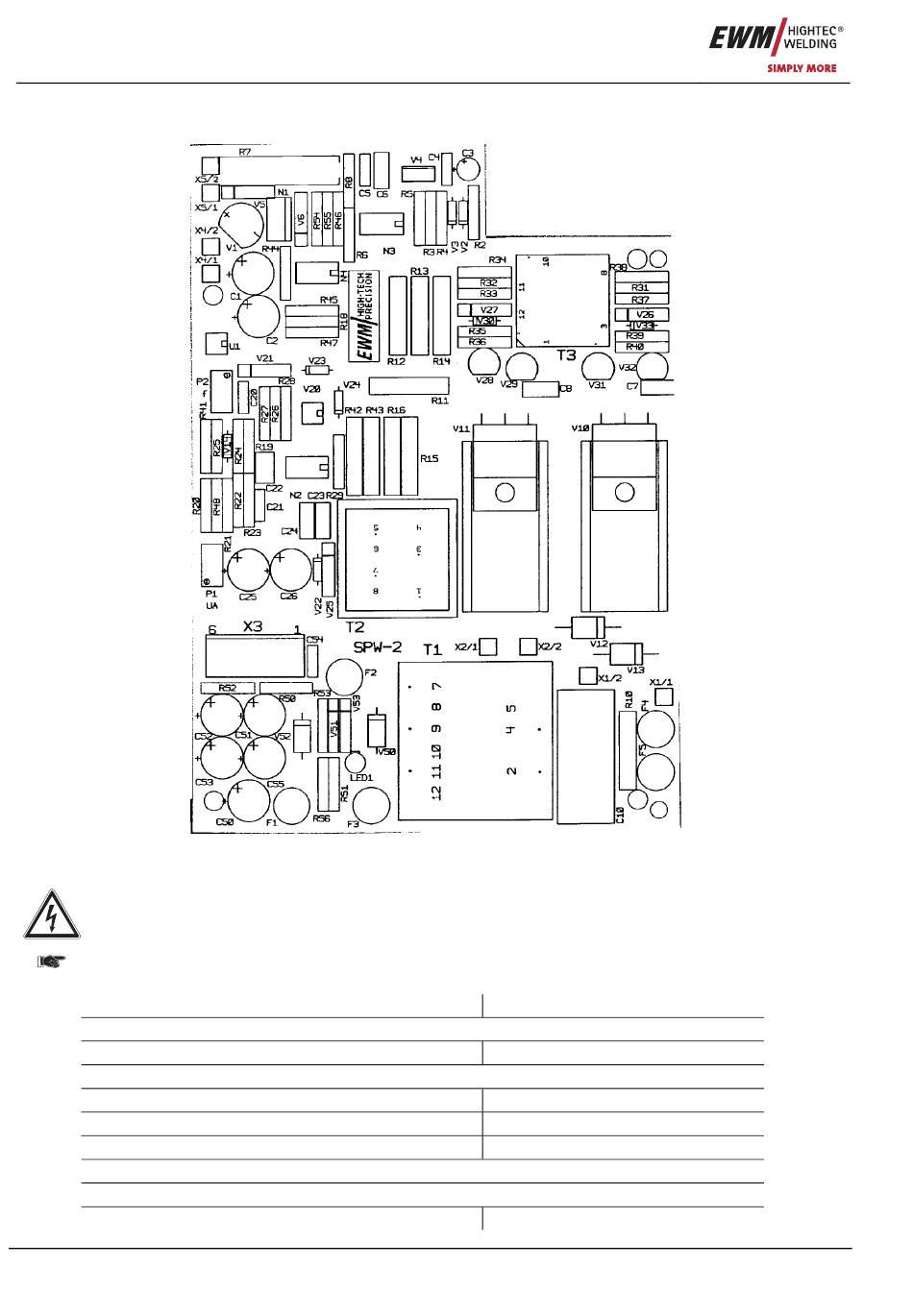

Abbildung 2-12
Ergebnis
ca. 18V
AC
ca. +21V
ca. -21V
DC
ca. +11V
zwischen ca. +23V
DC
DC
und +42V
DC DC
