Integral

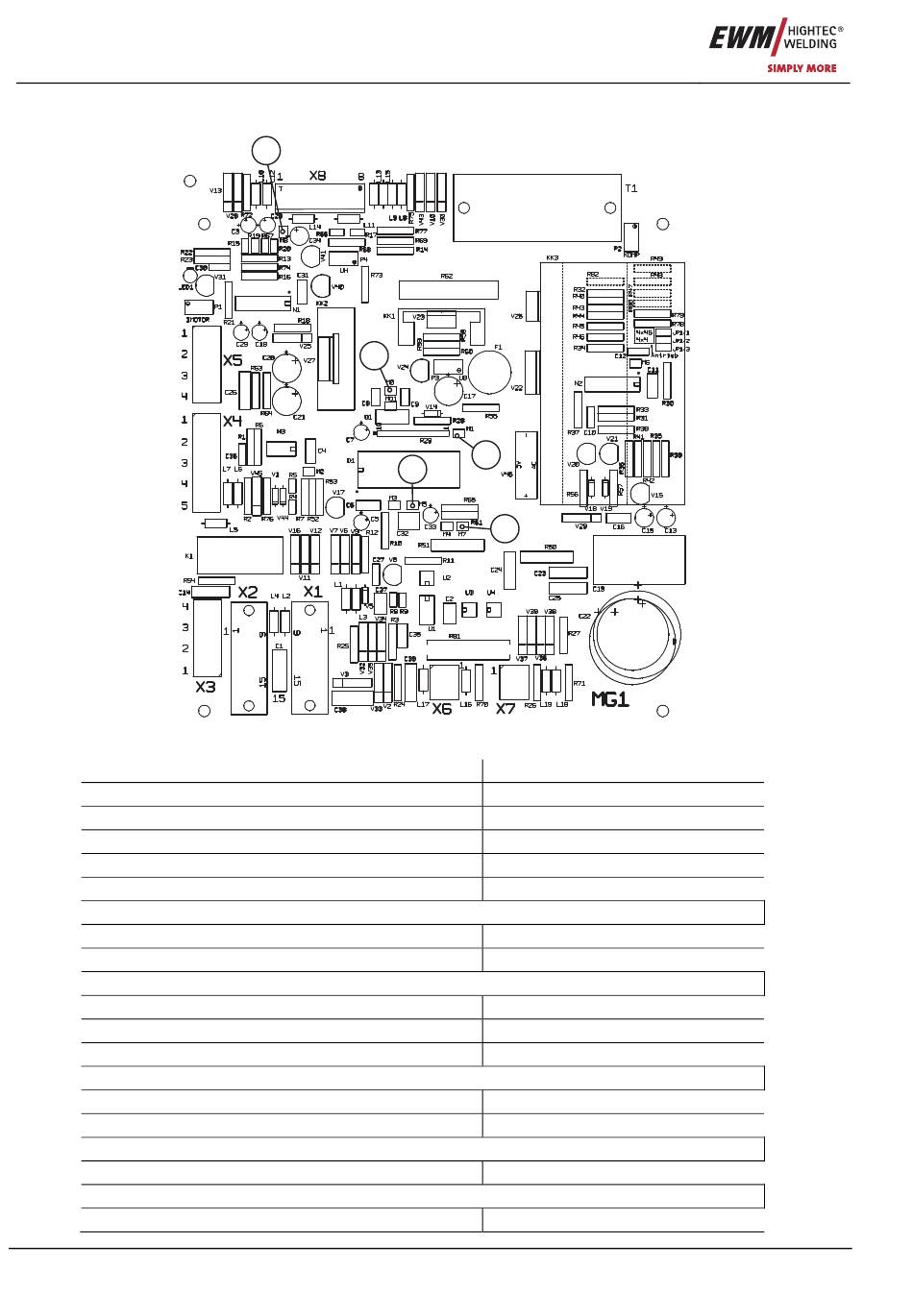

2.3.15 MGral 1 040-000398-00000

Messpunkt
M1 gegen M0
M2 gegen M0
M5 gegen M0
M7 gegen M0
M8 gegen M0
X3/1 gegen X3/2
X3/3 gegen X3/4
X4/1 gegen X4/2
X4/3 gegen X4/4
X4/5 gegen X4/4
X5/1 gegen X5/2
X5/3 gegen X5/4
X6/1 gegen X6/2
X/7/1 gegen X7/2
22
M8
M0
M5
Abbildung 2-18
M1
M7
Ergebnis
+ 5,12 V
+ 5,12 V
+ 5,12 V (digital BT)
+ 5,12 V (digital Einfädeln)
+ 2,56 V (Datenbus)
42 V AC (Gasrelais)
42 V AC (Gastest)
0 bis 60 V DC (DV-Motor)
Datenbus (Digitalsignal)
Datenbus (Digitalsignal)
42 V AC (Versorgung Push/Pull)
0 bis 60 V DC (DV-Motor)
BT-Signal
Einfädeln
