Tri4 (040-000503-00000) - EWM HIGHTEC WELDING Integral Serviceanleitung

2.3.9

TRI4 (040-000503-00000)

Gefahr: Primärpotential!
Alle Messungen im geöffneten Gerät dürfen nur von geschultem Fachpersonal ausgeführt
werden.
Bei eingeschaltetem Inverter Startsignal anlegen: LED1 und LED2 müssen leuchten.
(Die Helligkeit der LED entspricht dem eingestellten Stromwert)
Messpunkt
Kathode V9 gegen M2
M1 gegen M2
Kathode V10 gegen M4
M3 gegen M4
Bei Geräten mit Platine 2DW12 müssen die Messungen auf beiden Platinen TRI4 vorgenommen
werden!
V9
V10 M3

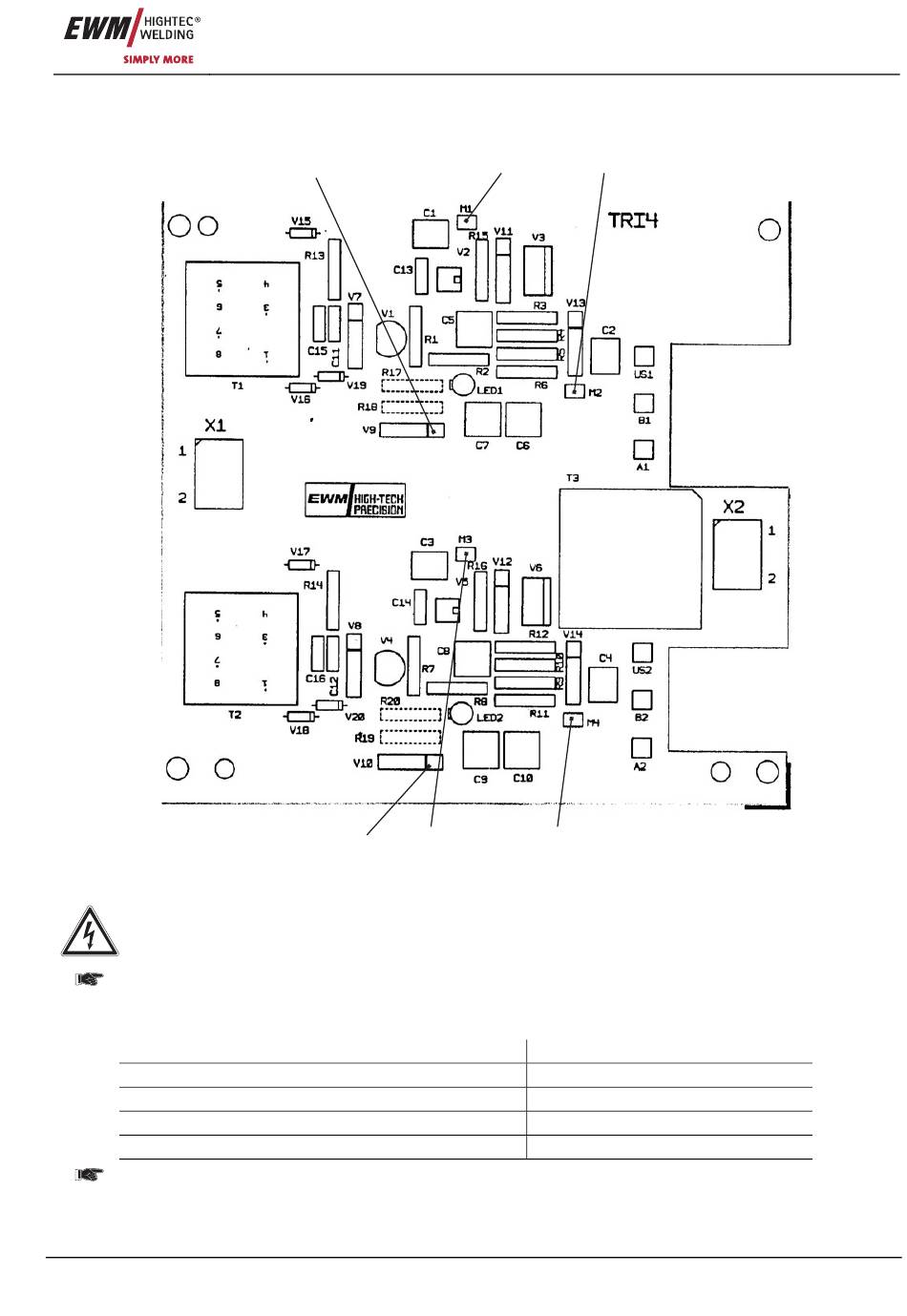

Abbildung 2-13
M1 M2
M4
Ergebnis
+27V bis +28V
+21V bis +22V
+27V bis +28V
+21V bis +22V
