Tri1 (040-000294-00000) - EWM HIGHTEC WELDING Integral Serviceanleitung

Integral

2.3.10 TRI1 (040-000294-00000)

Gefahr: Primärpotential!
Alle Messungen im geöffneten Gerät dürfen nur von geschultem Fachpersonal ausgeführt
werden.
Bei eingeschaltetem Inverter Startsignal anlegen: LED1 und LED2 müssen leuchten.
(Die Helligkeit der LED entspricht dem eingestellten Stromwert)
Messpunkt
M1 gegen M2
M3 gegen M2
M6 gegen M7
M8 gegen M7
Bei Geräten mit Platine 2DW12 müssen die Messungen auf beiden Platinen TRI1 vorgenommen
werden!
18
M1 M3
M6 M8

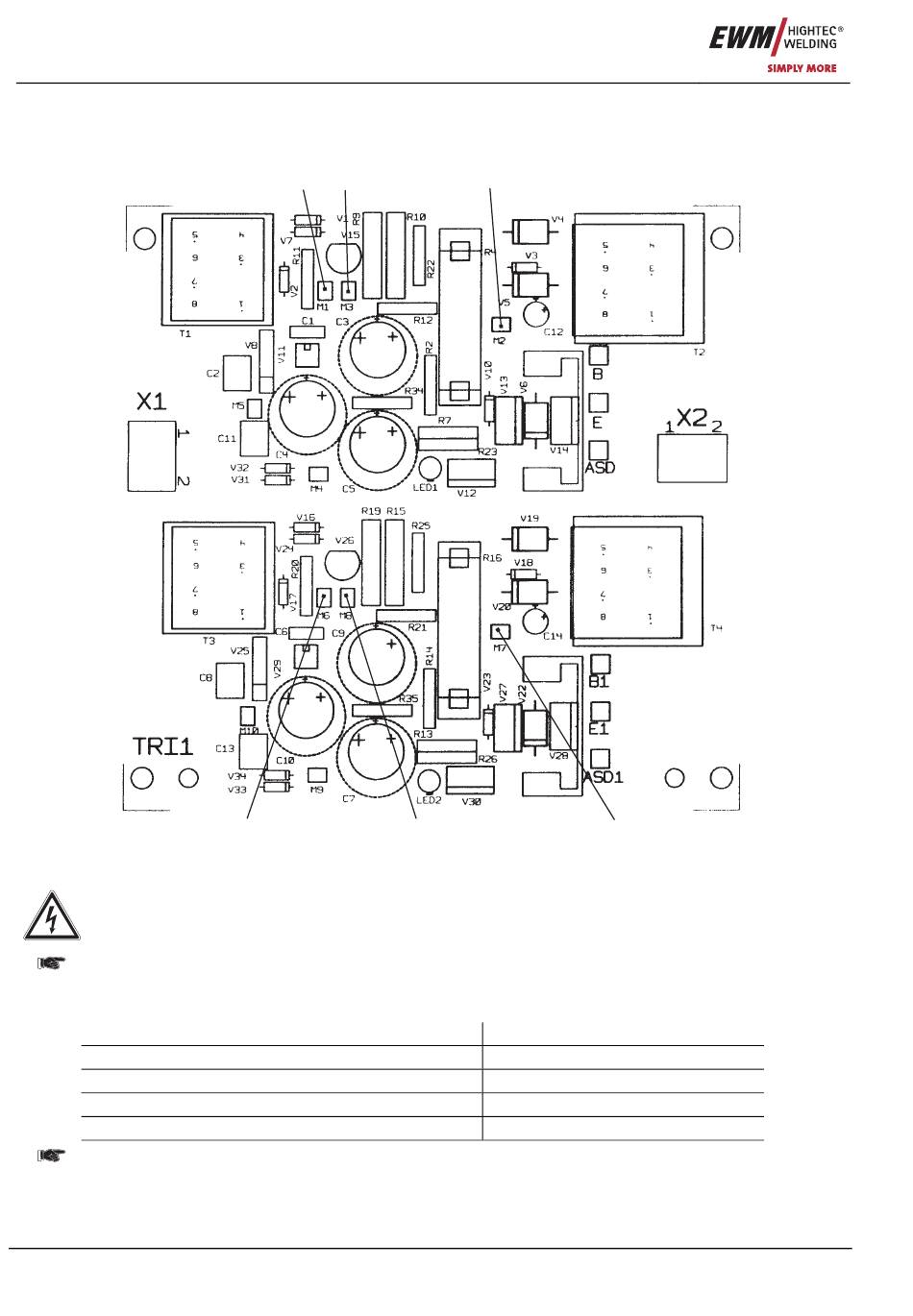

Abbildung 2-14
M2
M7
Ergebnis
+8V bis +8,5V
-6V bis -6,5V
+8V bis +8,5V
-6V bis -6,5V
