5.4 Polverlängerung montieren (optional)
30
HINWEIS
Der Einsatz einer Polverlängerung reduziert die zulässige Nutzlast
um bis zu 75%.
Polverlängerungen sind nur für die Varianten EMH-MP und EMH-
DP verfügbar. Die Montage einer Polverlängerung kann das
sichere Halten von z. B. runden Werkstücken verbessern.

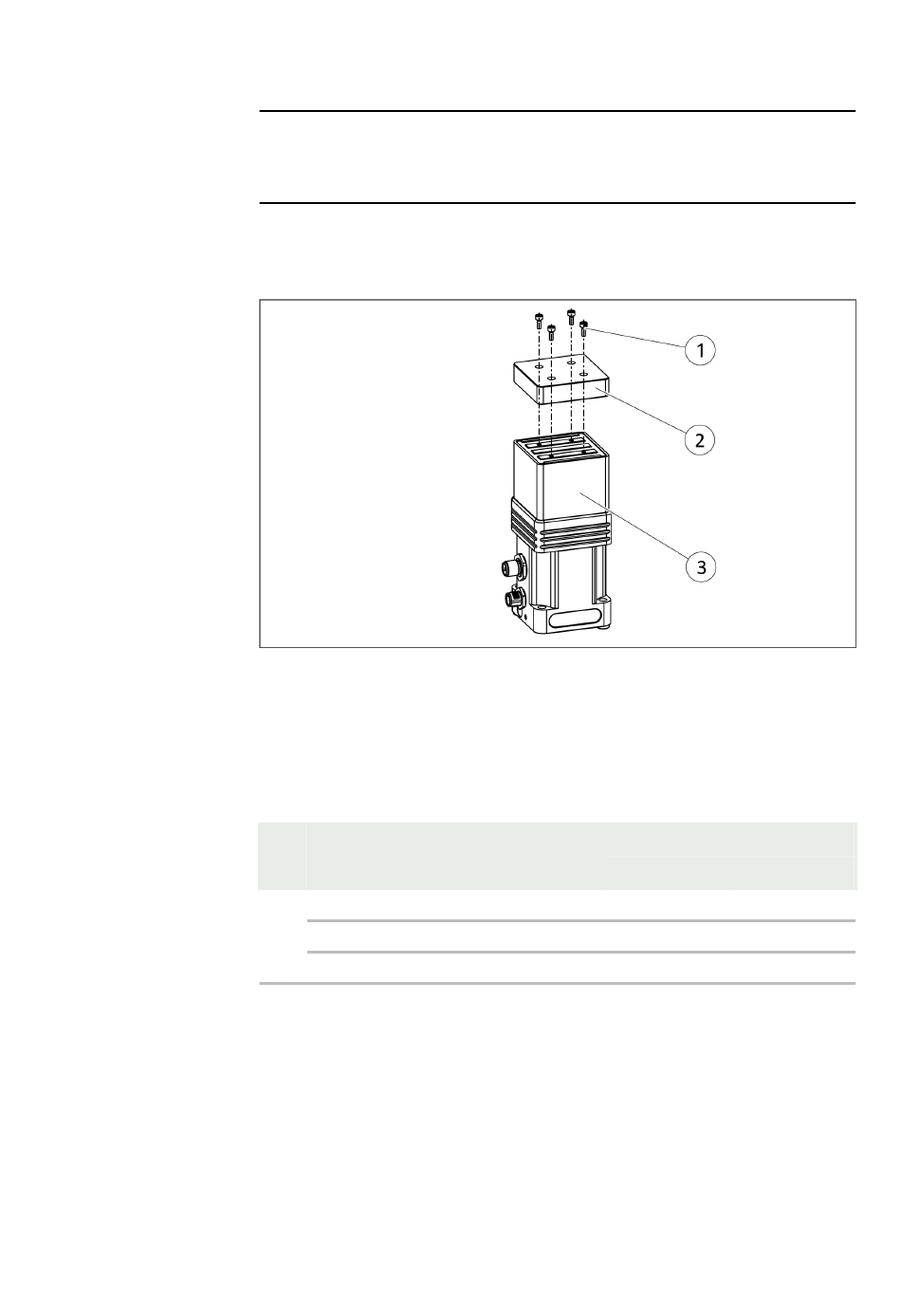

Polverlängerung (Prinzipskizze am Beispiel EMH-MP)
1. Bei der Montage nachfolgend aufgeführte Maße und
Anzugsdrehmomente beachten; diese unterscheiden sich je
nach Baugröße.
2. Polverlängerung (2) mittels Befestigungsschrauben (1) an den
Magnetpol (3) schrauben.
Pos. Bezeichnung
1 Gewinde Befestigungsschraube
Maximale Einschraubtiefe [mm]
Anzugsdrehmoment [Nm]
MP 060-B
05.00 | EMH | Montage- und Betriebsanleitung | de | 1393219
EMH
DP 080-B
M3 M4
8 11
1.28 2.97
