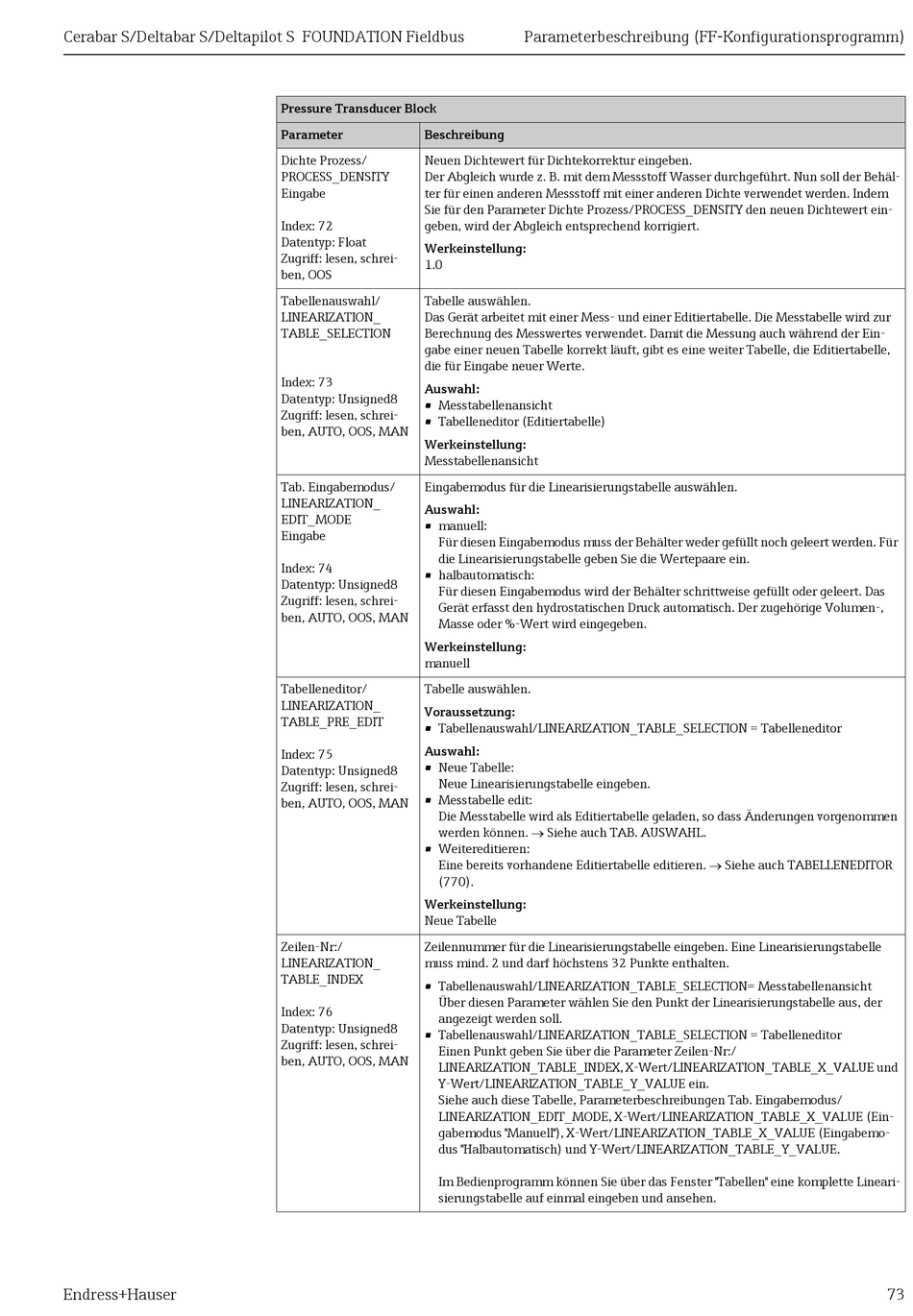

Endress+Hauser Cerabar S PMC71 Beschreibung Der Gerätefunktionen Seite 73

Cerabar S/Deltabar S/Deltapilot S FOUNDATION Fieldbus
Endress+Hauser
Pressure Transducer Block
Parameter Beschreibung
Dichte Prozess/ Neuen Dichtewert für Dichtekorrektur eingeben.
PROCESS_DENSITY Der Abgleich wurde z. B. mit dem Messstoff Wasser durchgeführt. Nun soll der Behäl-
Eingabe ter für einen anderen Messstoff mit einer anderen Dichte verwendet werden. Indem
Sie für den Parameter Dichte Prozess/PROCESS_DENSITY den neuen Dichtewert ein-
Index: 72 geben, wird der Abgleich entsprechend korrigiert.
Datentyp: Float
Werkeinstellung:
Zugriff: lesen, schrei-
1.0
ben, OOS
Tabellenauswahl/ Tabelle auswählen.
LINEARIZATION_ Das Gerät arbeitet mit einer Mess- und einer Editiertabelle. Die Messtabelle wird zur
TABLE_SELECTION Berechnung des Messwertes verwendet. Damit die Messung auch während der Ein-
gabe einer neuen Tabelle korrekt läuft, gibt es eine weiter Tabelle, die Editiertabelle,
die für Eingabe neuer Werte.
Index: 73
Auswahl:
Datentyp: Unsigned8
• Messtabellenansicht
Zugriff: lesen, schrei-
• Tabelleneditor (Editiertabelle)
ben, AUTO, OOS, MAN
Werkeinstellung:
Messtabellenansicht
Tab. Eingabemodus/ Eingabemodus für die Linearisierungstabelle auswählen.
LINEARIZATION_
Auswahl:
EDIT_MODE
• manuell:
Eingabe
Für diesen Eingabemodus muss der Behälter weder gefüllt noch geleert werden. Für
die Linearisierungstabelle geben Sie die Wertepaare ein.
Index: 74
• halbautomatisch:
Datentyp: Unsigned8
Für diesen Eingabemodus wird der Behälter schrittweise gefüllt oder geleert. Das
Zugriff: lesen, schrei-
Gerät erfasst den hydrostatischen Druck automatisch. Der zugehörige Volumen-,
ben, AUTO, OOS, MAN
Masse oder %-Wert wird eingegeben.
Werkeinstellung:
manuell
Tabelleneditor/ Tabelle auswählen.
LINEARIZATION_
Voraussetzung:
TABLE_PRE_EDIT
• Tabellenauswahl/LINEARIZATION_TABLE_SELECTION = Tabelleneditor
Auswahl:
Index: 75
• Neue Tabelle:
Datentyp: Unsigned8
Neue Linearisierungstabelle eingeben.
Zugriff: lesen, schrei-
• Messtabelle edit:
ben, AUTO, OOS, MAN
Die Messtabelle wird als Editiertabelle geladen, so dass Änderungen vorgenommen
werden können.  Siehe auch TAB. AUSWAHL.
• Weitereditieren:
Eine bereits vorhandene Editiertabelle editieren.  Siehe auch TABELLENEDITOR
(770).
Werkeinstellung:
Neue Tabelle
Zeilen-Nr:/ Zeilennummer für die Linearisierungstabelle eingeben. Eine Linearisierungstabelle
LINEARIZATION_ muss mind. 2 und darf höchstens 32 Punkte enthalten.
TABLE_INDEX
• Tabellenauswahl/LINEARIZATION_TABLE_SELECTION= Messtabellenansicht
Über diesen Parameter wählen Sie den Punkt der Linearisierungstabelle aus, der
Index: 76
angezeigt werden soll.
Datentyp: Unsigned8
• Tabellenauswahl/LINEARIZATION_TABLE_SELECTION = Tabelleneditor
Zugriff: lesen, schrei-
Einen Punkt geben Sie über die Parameter Zeilen-Nr:/
ben, AUTO, OOS, MAN
LINEARIZATION_TABLE_INDEX, X-Wert/LINEARIZATION_TABLE_X_VALUE und
Y-Wert/LINEARIZATION_TABLE_Y_VALUE ein.
Siehe auch diese Tabelle, Parameterbeschreibungen Tab. Eingabemodus/
LINEARIZATION_EDIT_MODE, X-Wert/LINEARIZATION_TABLE_X_VALUE (Ein-
gabemodus "Manuell"), X-Wert/LINEARIZATION_TABLE_X_VALUE (Eingabemo-
dus "Halbautomatisch) und Y-Wert/LINEARIZATION_TABLE_Y_VALUE.
Im Bedienprogramm können Sie über das Fenster "Tabellen" eine komplette Lineari-
sierungstabelle auf einmal eingeben und ansehen.
Parameterbeschreibung (FF-Konfigurationsprogramm)
73
