Montage
14

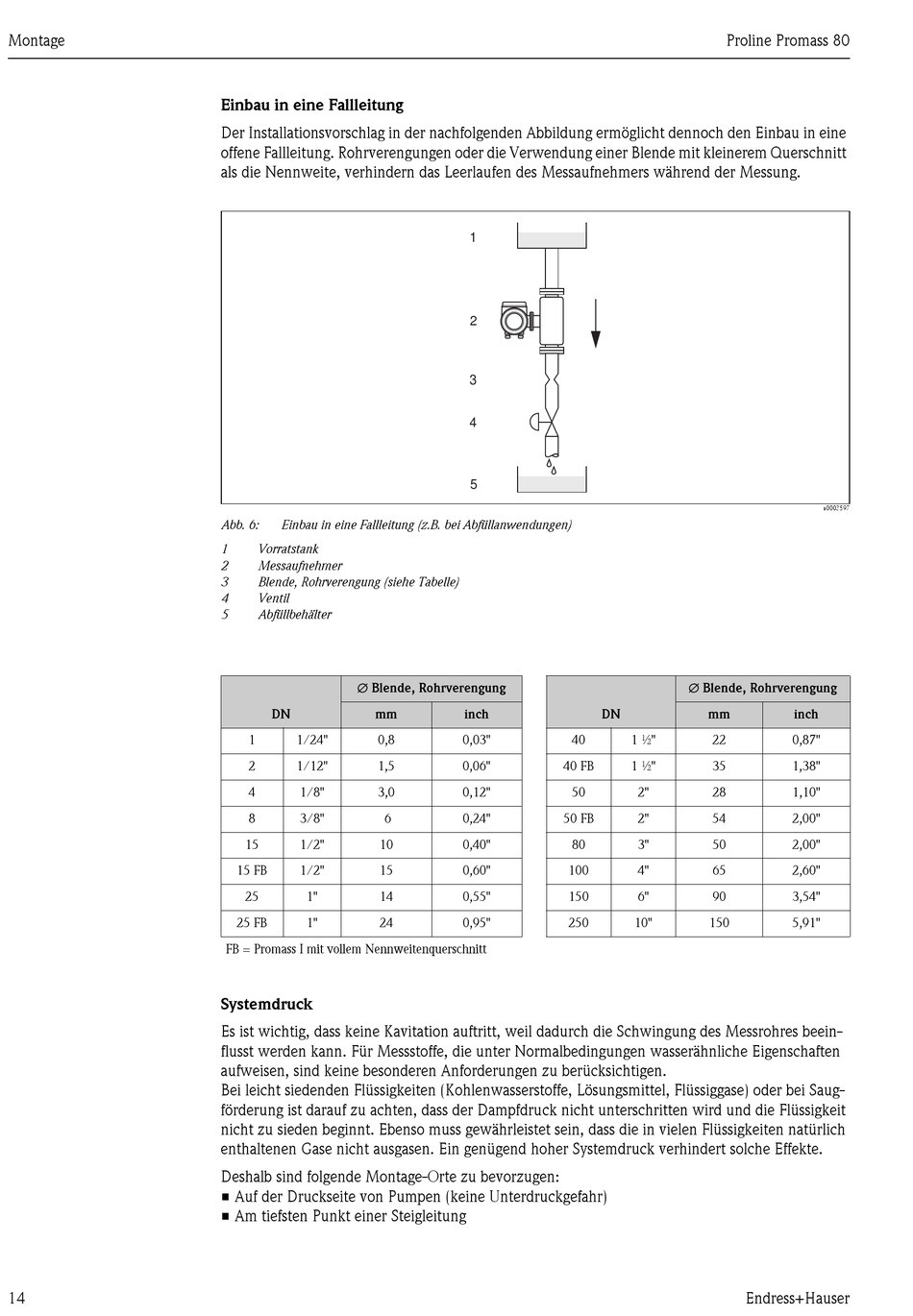

Einbau in eine Fallleitung
Der Installationsvorschlag in der nachfolgenden Abbildung ermöglicht dennoch den Einbau in eine
offene Fallleitung. Rohrverengungen oder die Verwendung einer Blende mit kleinerem Querschnitt
als die Nennweite, verhindern das Leerlaufen des Messaufnehmers während der Messung.
Abb. 6: Einbau in eine Fallleitung (z.B. bei Abfüllanwendungen)
1 Vorratstank
2 Messaufnehmer
3 Blende, Rohrverengung (siehe Tabelle)
4 Ventil
5 Abfüllbehälter
 Blende, Rohrverengung
DN mm
1 1/24" 0,8
2 1/12" 1,5
4 1/8" 3,0
8 3/8" 6
15 1/2" 10
15 FB 1/2" 15
25 1" 14
25 FB 1" 24
FB = Promass I mit vollem Nennweitenquerschnitt
Systemdruck
Es ist wichtig, dass keine Kavitation auftritt, weil dadurch die Schwingung des Messrohres beein-
flusst werden kann. Für Messstoffe, die unter Normalbedingungen wasserähnliche Eigenschaften
aufweisen, sind keine besonderen Anforderungen zu berücksichtigen.
Bei leicht siedenden Flüssigkeiten (Kohlenwasserstoffe, Lösungsmittel, Flüssiggase) oder bei Saug-
förderung ist darauf zu achten, dass der Dampfdruck nicht unterschritten wird und die Flüssigkeit
nicht zu sieden beginnt. Ebenso muss gewährleistet sein, dass die in vielen Flüssigkeiten natürlich
enthaltenen Gase nicht ausgasen. Ein genügend hoher Systemdruck verhindert solche Effekte.
Deshalb sind folgende Montage-Orte zu bevorzugen:
• Auf der Druckseite von Pumpen (keine Unterdruckgefahr)
• Am tiefsten Punkt einer Steigleitung
1
2
3
4
5
inch DN
0,03" 40 1 ½"
0,06" 40 FB 1 ½"
0,12" 50
0,24" 50 FB
0,40" 80
0,60" 100
0,55" 150
0,95" 250 10"
Proline Promass 80
 Blende, Rohrverengung
mm inch
22 0,87"
35 1,38"
2" 28 1,10"
2" 54 2,00"
3" 50 2,00"
4" 65 2,60"
6" 90 3,54"
150 5,91"
