Montage
16

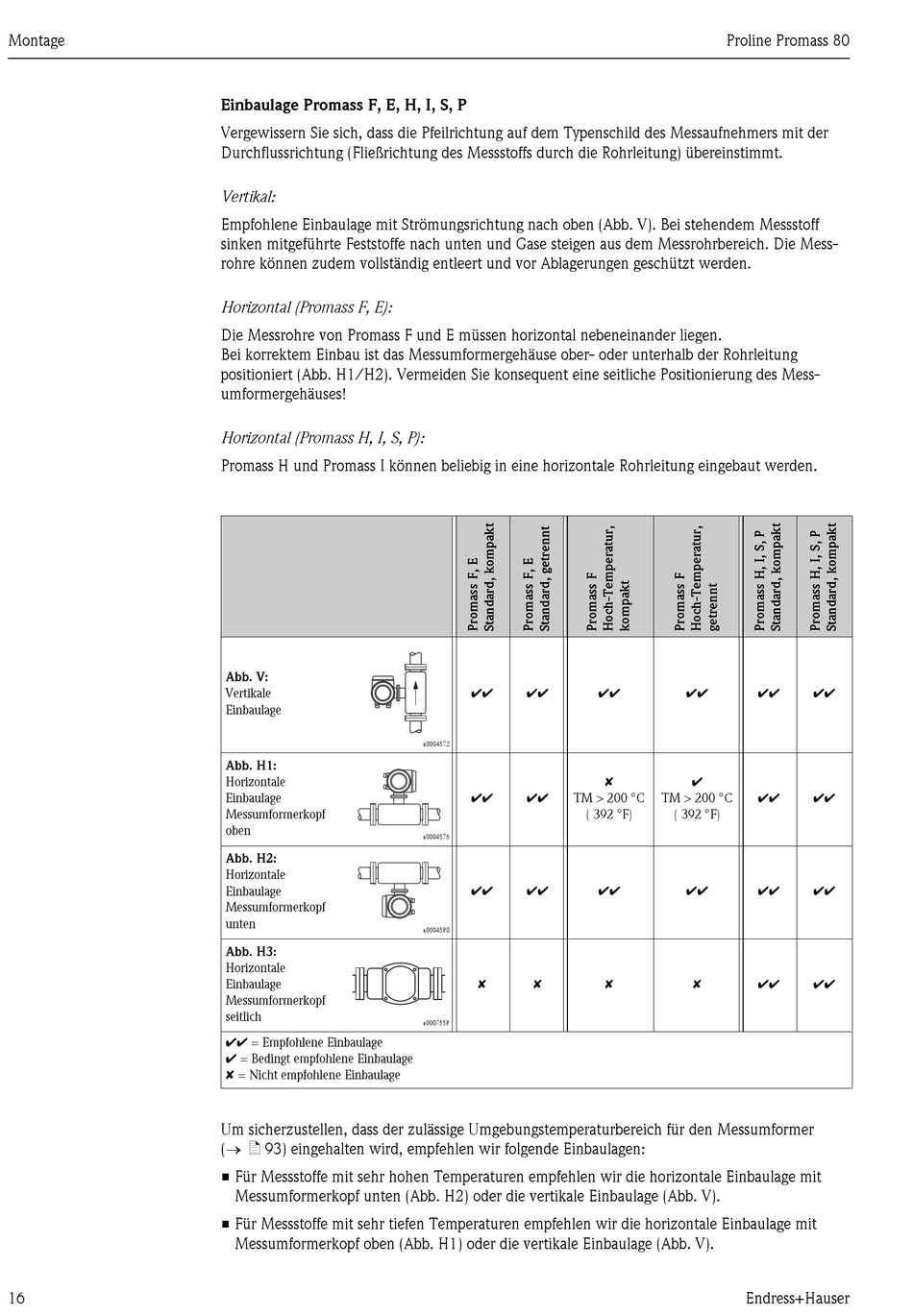

Einbaulage Promass F, E, H, I, S, P
Vergewissern Sie sich, dass die Pfeilrichtung auf dem Typenschild des Messaufnehmers mit der
Durchflussrichtung (Fließrichtung des Messstoffs durch die Rohrleitung) übereinstimmt.
Vertikal:
Empfohlene Einbaulage mit Strömungsrichtung nach oben (Abb. V). Bei stehendem Messstoff
sinken mitgeführte Feststoffe nach unten und Gase steigen aus dem Messrohrbereich. Die Mess-
rohre können zudem vollständig entleert und vor Ablagerungen geschützt werden.
Horizontal (Promass F, E):
Die Messrohre von Promass F und E müssen horizontal nebeneinander liegen.
Bei korrektem Einbau ist das Messumformergehäuse ober- oder unterhalb der Rohrleitung
positioniert (Abb. H1/H2). Vermeiden Sie konsequent eine seitliche Positionierung des Mess-
umformergehäuses!
Horizontal (Promass H, I, S, P):
Promass H und Promass I können beliebig in eine horizontale Rohrleitung eingebaut werden.
Abb. V:
Vertikale
Einbaulage
Abb. H1:
Horizontale
Einbaulage
Messumformerkopf
oben
Abb. H2:
Horizontale
Einbaulage
Messumformerkopf
unten
Abb. H3:
Horizontale
Einbaulage
Messumformerkopf
seitlich
✔✔ = Empfohlene Einbaulage
✔ = Bedingt empfohlene Einbaulage
✘ = Nicht empfohlene Einbaulage
Um sicherzustellen, dass der zulässige Umgebungstemperaturbereich für den Messumformer
( ä 93) eingehalten wird, empfehlen wir folgende Einbaulagen:
• Für Messstoffe mit sehr hohen Temperaturen empfehlen wir die horizontale Einbaulage mit
Messumformerkopf unten (Abb. H2) oder die vertikale Einbaulage (Abb. V).
• Für Messstoffe mit sehr tiefen Temperaturen empfehlen wir die horizontale Einbaulage mit
Messumformerkopf oben (Abb. H1) oder die vertikale Einbaulage (Abb. V).
✔✔ ✔✔
a0004572
✔✔ ✔✔
TM > 200 °C
( 392 °F)
a0004576
✔✔ ✔✔
a0004580
✘ ✘
a0007558
Proline Promass 80
✔✔ ✔✔ ✔✔
✘ ✔
✔✔
TM > 200 °C
( 392 °F)
✔✔ ✔✔ ✔✔
✘ ✘ ✔✔
