Hochverfügbare Lösungen in PCS 7
4.3 Lösungen für die Kommunikation
Bild 4-4
Verfügbarkeit
Bei Ausfall der Kommunikationsverbindung über eine CPU können die Stationen der
dezentralen Peripherie über die hochverfügbare Busverbindung mit dem H-System
kommunizieren. Der im folgenden Bild dargestellte Aufbau bietet eine erhöhte Verfügbarkeit
durch die Anschaltung der dezentralen Peripherie.
Bild 4-5
Hinweis
Änderungen an PROFINET-Baugruppen werden erst wirksam, wenn Sie Ihre Hardware-
Konfiguration mit der aktualisierten STEP 7-Version in die CPU laden, die sich dabei im
Betriebszustand "STOP" befindet.
Weitere Informationen
• Kapitel "So projektieren Sie einen hochverfügbaren Feldbus auf Basis von PROFINET
(Seite 127)"
• Abschnitt "So projektieren Sie einen medienredundanten Feldbus auf Basis von PROFINET
(Seite 130)"
• Systemhandbuch SIMATIC; PROFINET; Systembeschreibung
• Handbuch SIMATIC; Kommunikation mit SIMATIC
• Handbuch SIMATIC STEP7; Anlagenänderung im laufenden Betrieb mittels CiR
• Applikationsbeschreibung Konfigurationsbeispiele für die S7-400H mit PROFINET SIMATIC
S7-400H ab V6.0 (https://support.industry.siemens.com/cs/ww/de/view/90885106)
4.3.5.3 Netzübergang zwischen redundantem und nicht redundantem PROFIBUS DP
Y-Link
Das Y-Link besteht aus zwei Anschaltungsbaugruppen IM 153-2 und einem Y-Koppler, die über
entsprechende Busmodule (BM IM/IM und BM Y-Koppler) miteinander verbunden werden.
84
IEPB Link HA und CFU

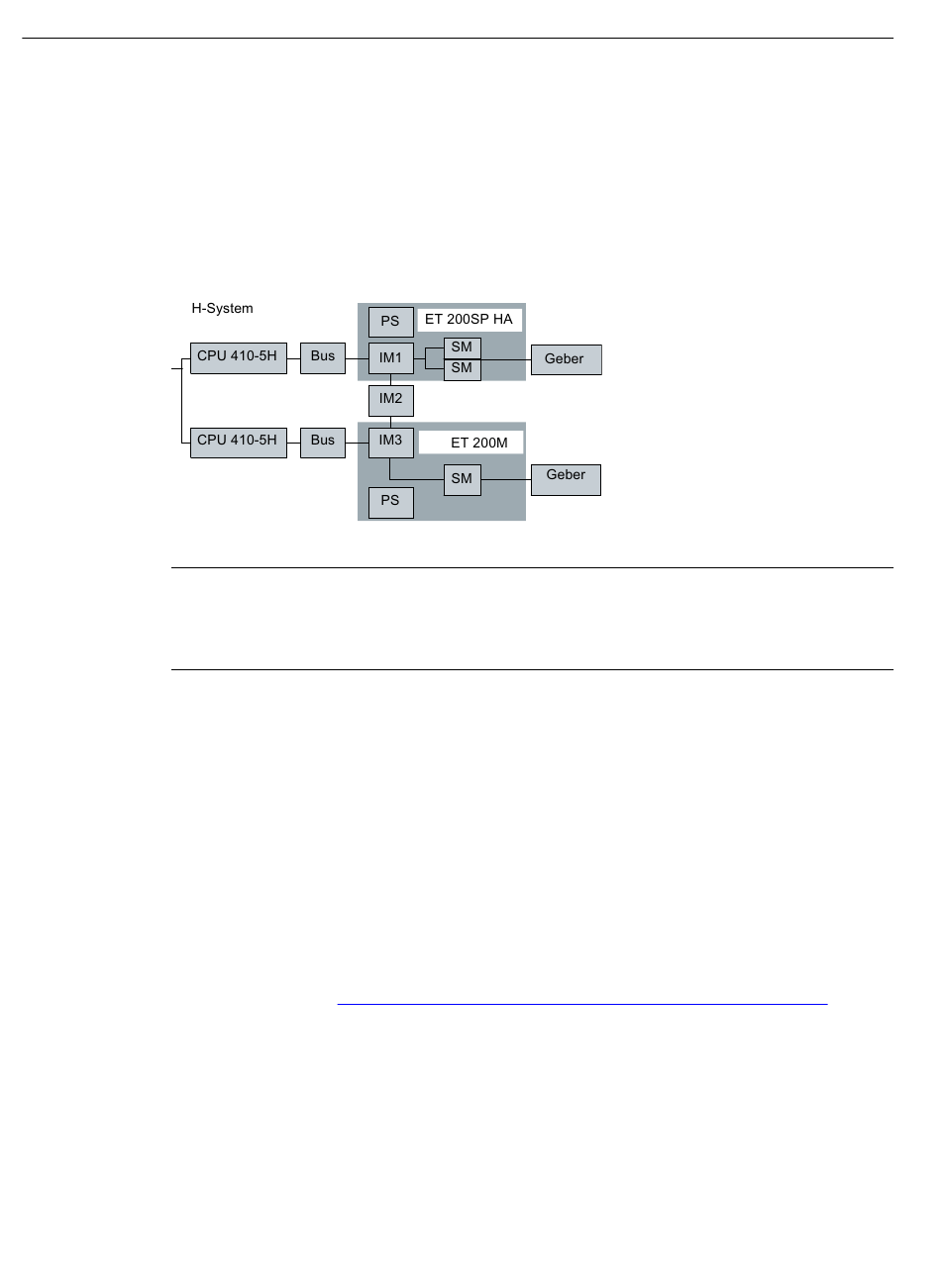

Beispiel für hochverfügbares PROFINET mit ET 200SP HA und ET 200M
Hochverfügbare Prozessleitsysteme (V9.1)
Funktionshandbuch, 02/2021, A5E50318356-AA
