Hochverfügbare Lösungen in PCS 7
4.3 Lösungen für die Kommunikation
4.3.3.4 Redundanter, hochverfügbarer Terminalbus auf Basis des Parallel Redundancy
Protocols (PRP)
Im Folgenden ist der prinzipielle Aufbau eines redundanten, hochverfügbaren Terminalbusses
unter Anwendung der Software SIMATIC NET SOFTNET-IE RNA beschrieben. Diese Software
basiert auf dem Parallel Redundancy Protocol (PRP) gemäß IEC 62439-3.
Jede PC-Station wird mit je zwei Netzwerkadaptern an 2 getrennte, redundante Netzwerke
angeschlossen. Auf den redundant angeschlossenen PC-Stationen werden die
Kommunikationsprozesse über die Software SIMATIC NET SOFTNET-IE RNA organisiert.
Das Software-Paket SIMATIC NET SOFTNET-IE RNA wird auf jeder redundant gekoppelten PC-
Station benötigt.
Weitere Informationen hierzu finden Sie im Abschnitt "PCS 7 Freigegebene Baugruppen (V9.1)
(https://support.industry.siemens.com/cs/ww/de/view/109767525)".

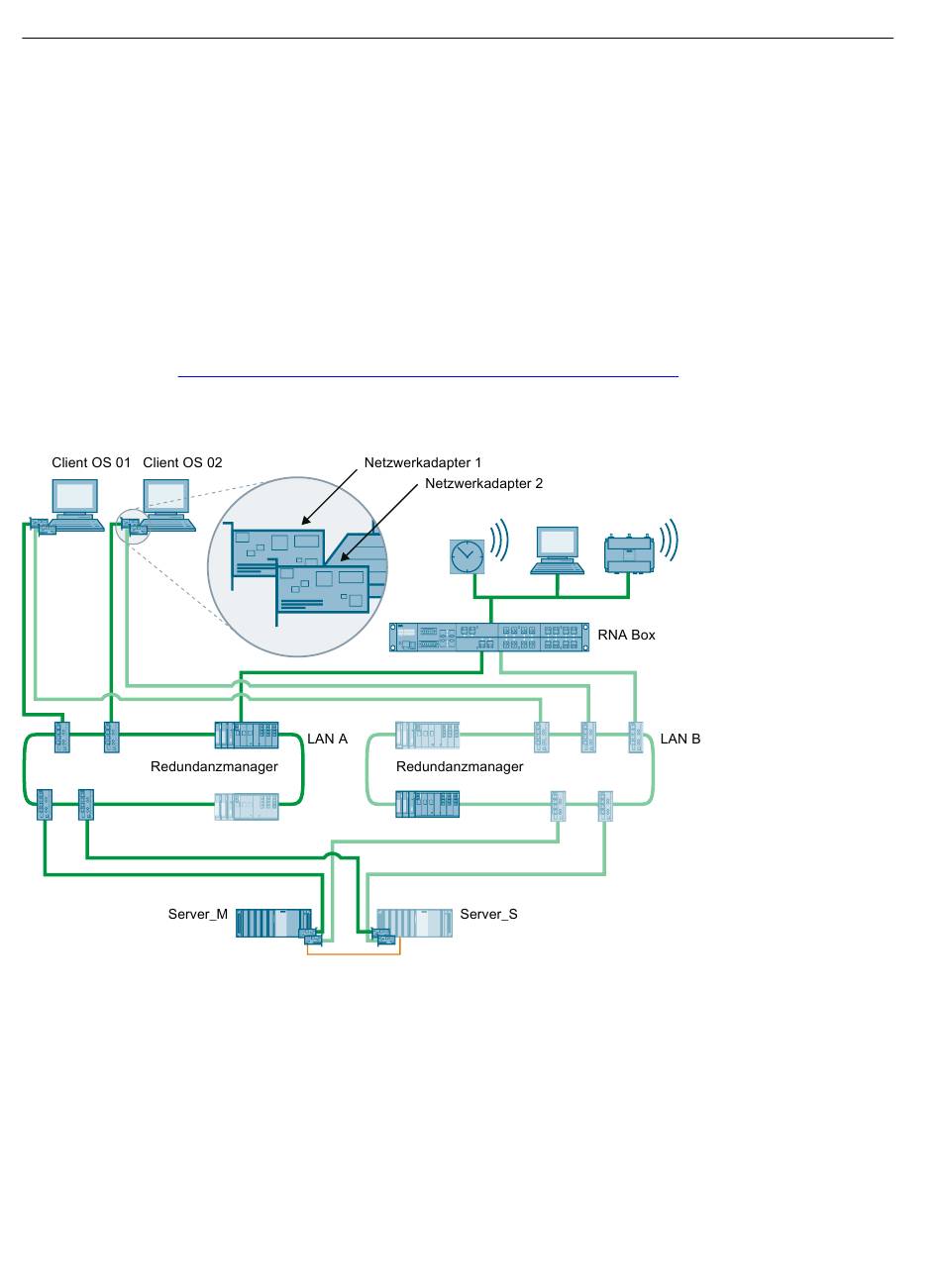

Das folgende Bild zeigt eine Beispielkonfiguration auf Basis der Software SIMATIC NET
SOFTNET‑IE RNA:
Mengengerüste für die Operator Station
Informationen hierzu finden Sie in der Dokumentation Prozessleitsystem PCS 7; Lizenzen und
Mengengerüste.
