Projektierung

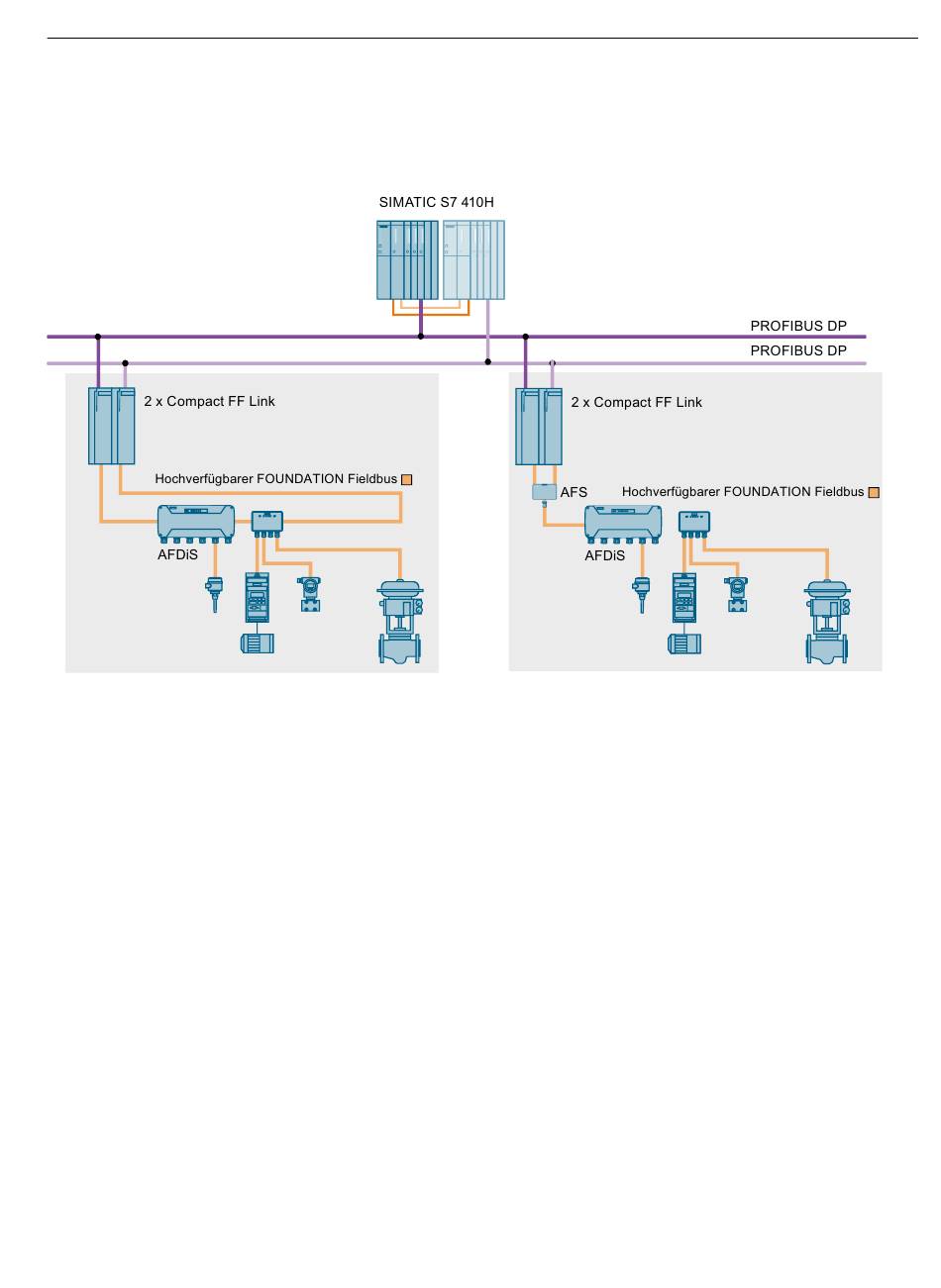

In folgenden Bildern sind Beispiele mit Compact FF Link für Anbindungen von Feldgeräten über
AFD und AFS dargestellt.
Bild 4-8 Anschluss an einen redundanten PROFIBUS DP
Übertragungsrate
Sie können für den Übergang zwischen PROFIBUS DP und FOUNDATION Fieldbus zwischen zwei
Möglichkeiten der Anschaltung wählen. Daraus resultieren unterschiedliche
Übertragungsgeschwindigkeiten am PROFIBUS DP.
• Bei einer Ankopplung über Bus Link ist am PROFIBUS DP eine Übertragungsgeschwindigkeit
von bis zu 12 Mbit/s erreichbar.
• Am FOUNDATION Fieldbus beträgt die Übertragungsgeschwindigkeit 31,25 kbit/s.
Verfügbarkeit - hochverfügbare Anschaltung
In einem redundanten System empfehlen wir, die Anschaltung an den PROFIBUS DP redundant
auszuführen (redundanter Bus Link).
Die Kommunikationsverbindung zu den Feldgeräten bleibt bestehen, auch wenn eine FF-
Leitung oder eine Baugruppe des Bus Links ausfällt. Der AFD bzw. AFS schaltet die Verbindung
automatisch auf den verfügbaren Signalweg um.
