Vorteile hochverfügbarer Komponenten
5.4 Dezentrale Peripherie
Ergebnis

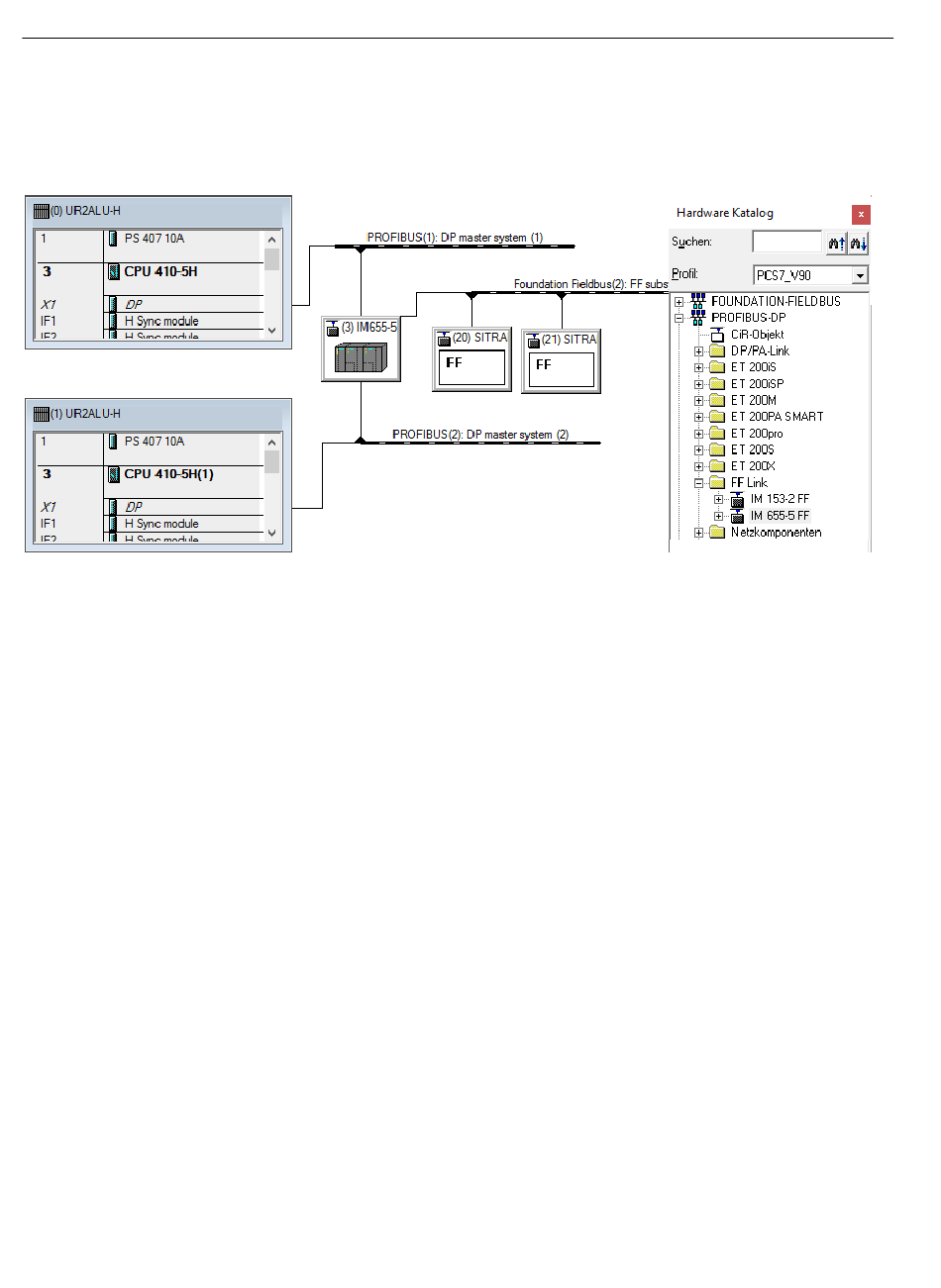

Das folgende Bild zeigt beispielhaft für die Bibliothek "PCS7_V90" die Projektierung eines
Compact FF Link in HW Konfig:
Weitere Informationen
• Betriebsanleitung SIMATIC; Bus Link; Compact FF Link
• Inbetriebnahmehandbuch SIMATIC; PCS 7- FOUNDATION Fieldbus
• Bedienhandbuch SIMATIC; SIMATIC PDM
5.4.9

Projektieren redundanter Signale

Bei redundant erfassten Signalen projektieren Sie nur ein Signal im CFC.

Prinzipielle Vorgehensweise

1. Platzieren Sie pro redundant erfasstem Signal einen Kanal-Baustein im CFC-Plan.
2. Verschalten Sie bei redundant erfassten Signalen (z. B. Eingang 1.1 und Eingang 10.1) nur
das Symbol mit der niederwertigen Adresse (z. B. Eingang 1.1).
3. Übersetzen Sie das Anwenderprogramm, wenn die Projektierung abgeschlossen ist.
Beim Übersetzen des Anwenderprogramms werden die notwendigen Treiberbausteine
automatisch platziert, verschaltet und parametriert.
5.4.10

Projektieren von IE/PB Link HA

Bus Links sind Netzübergänge zwischen Bussystemen und ermöglichen die
kommunikationstechnische Verbindung der Bussysteme.
