Einklappen/Auseinanderklappen Des Vorderrahmens (Sk-Option: Einklappbarer Vorderrahmen) - Küschall Champion Gebrauchsanweisung

5. Führen Sie die Achse bis zum Anschlag in die Spannhülse
B.
6. Lassen Sie den Steckachsen-Knopf los und vergewissern
Sie sich, dass das Rad fest sitzt.

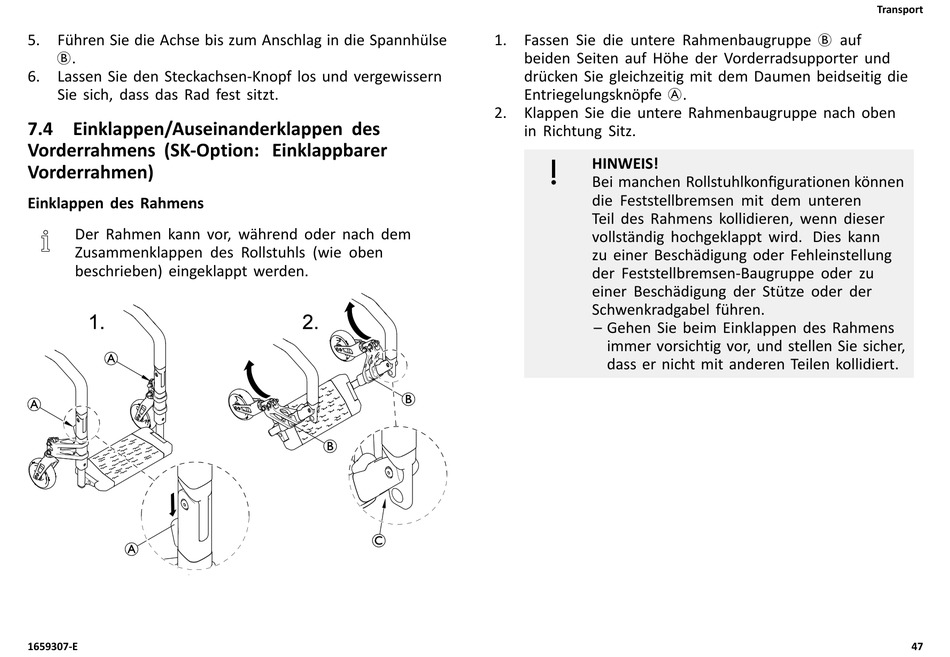

7.4 Einklappen/Auseinanderklappen des
Vorderrahmens (SK-Option: Einklappbarer
Vorderrahmen)
Einklappen des Rahmens
Der Rahmen kann vor, während oder nach dem
Zusammenklappen des Rollstuhls (wie oben
beschrieben) eingeklappt werden.
1659307-E
1. Fassen Sie die untere Rahmenbaugruppe B auf
beiden Seiten auf Höhe der Vorderradsupporter und
drücken Sie gleichzeitig mit dem Daumen beidseitig die
Entriegelungsknöpfe A.
2. Klappen Sie die untere Rahmenbaugruppe nach oben
in Richtung Sitz.
HINWEIS!
Bei manchen Rollstuhlkonfigurationen können
die Feststellbremsen mit dem unteren
Teil des Rahmens kollidieren, wenn dieser
vollständig hochgeklappt wird. Dies kann
zu einer Beschädigung oder Fehleinstellung
der Feststellbremsen-Baugruppe oder zu
einer Beschädigung der Stütze oder der
Schwenkradgabel führen.
– Gehen Sie beim Einklappen des Rahmens
immer vorsichtig vor, und stellen Sie sicher,
dass er nicht mit anderen Teilen kollidiert.
Transport
47
