Montagehinweise

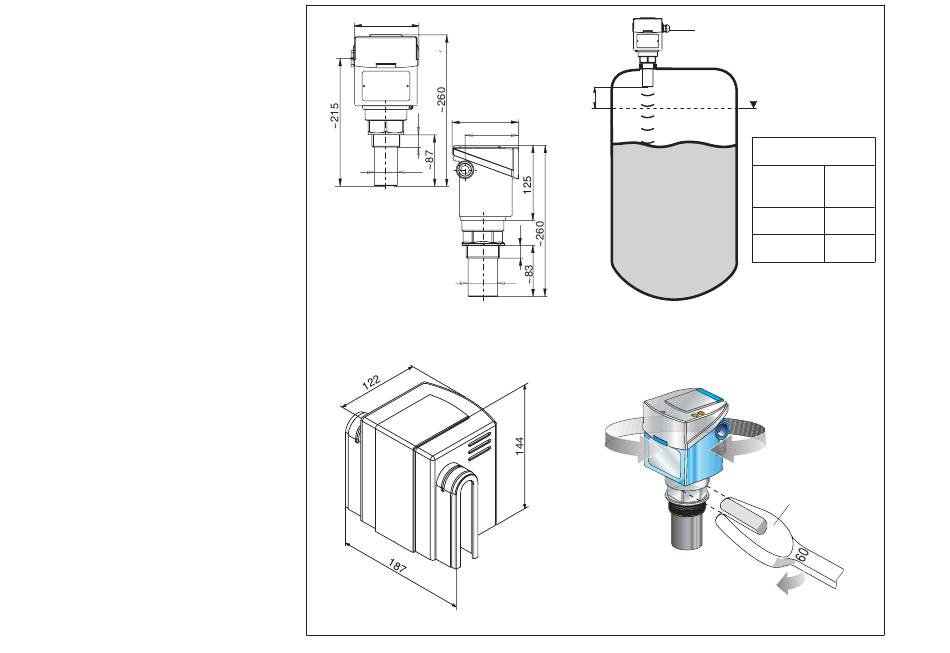

Blockdistanz
Bedingt durch das Dämpfungsverhalten des
Sensors gibt es unmittelbar unterhalb des
Sensors einen Bereich, in welchem keine Im-
pulse empfangen werden können.
Diese sogenannte Blockdistanz ist für die feh-
lerfreie Funktion des Prosonic T sehr wichtig.
Sie bestimmt den minimalen Abstand zwi-
schen Sensor und maximalem Füllstand.
• Montieren Sie den Sensor so hoch, daß
auch bei maximaler Befüllung des Behäl-
ters die Blockdistanz nicht unterschritten
wird. Ein Unterschreiten der Blockdistanz
kann zur Fehlfunktion des Gerätes führen.
• Montieren Sie niemals zwei Prosonic T in
einem Behälter, da sich die Geräte in ihrer
Funktion beeinträchtigen können.
• Montieren Sie den Sensor nicht in der Mitte
der Behälterdecke.
• Installieren Sie den Sensor senkrecht zur
Füllgutoberfläche.
• Vermeiden Sie Messungen durch den
Befüllstrom hindurch.
Gehäuse
• Kabeleinführung zwei Pg 16
Vor der Montage Kabeleinführung im
Gehäuse ausbrechen.
• Kabeldurchmesser 5...9 mm
• Einsatzhülsen für Anschlußgewinde
G ½; ½ NPT oder M 20x1,5 verfügbar.
6
105
FTU 230
112
91
FTU 231
Wetterschutzhaube
Bestell-Nr.: 942665-0000
max
BD
Gehäuse
Gehäuse drehbar.
Kann nach der Montage ausgerichtet werden.
max. Anzugsdrehmoment
15...20 Nm
Blockdistanz BD
Sensor
BD
FTU
(m)
230
0,25
231
0,4
SW 60
Endress+Hauser
