Montage FTU 230, 231
Mit Montagewinkel oder Adapterflansch
8

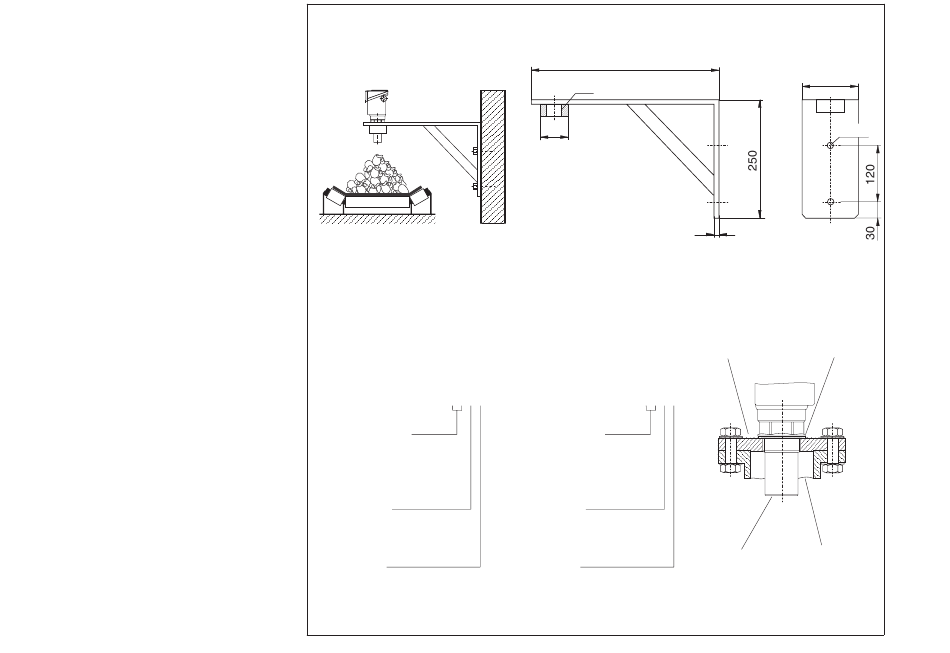

Montage mit Montagewinkel

(gilt nur für Version mit zylindrischem Gewinde)
Montage mit
Adapterflansch FAU 70 E
(zylindrisches Gewinde)
FAU 70 E - XXXX
Ausführung
12 DN 50 PN 16
14 DN 80 PN 16
15 DN 100 PN 16
Gewinde
3 G 1½ ISO 228
4 G 2 ISO 228
Material
2 1.4435/1.4404
7 PPs (Polypropylen)
400
G
A
• G 1½: A=55 mm
Bestell-Nr.: 942669-0000
• G 2: A=66 mm
Bestell-Nr.: 942669-0001
• Werkstoff: 1.4301
• auch für NPT 1 ½" und 2" ge-
eignet
Montage mit
Adapterflansch FAU 70 A
(konisches Gewinde)
FAU 70 A - XXXX
Ausführung
22 ANSI 2" 150 psi
24 ANSI 3" 150 psi
25 ANSI 4" 150 psi
Gewinde
5 NPT 1½ - 11,5
6 NPT 2 - 11,5
Material
2 1.4435/1.4404
7 PPs (Polypropylen)
120
ø16
3
Dichtungsring
Adapterflansch beiliegend
Stutzen
Sensor
