Bei Vorsehung eines Schutzes der Klasse IP67
Den mitgelieferten Schraubenschlüssel zur Montage des mitgelieferten Schlauchbogenstücks
verwenden.
Verfahren
1.
Die Kappe entfernen.
2.
Das Schlauchbogenstück befestigen.
Die M5-Schraube von Hand anziehen, bis die Dichtung die Wand berührt, dann den
mitgelieferten Schraubenschlüssel zum Anziehen um weitere ca. 90° verwenden.
Schlauchbogenstück
Den φ4 mm-Schlauch befestigen.
3.
Hinweise
Den am Schlauchbogenstück befestigten Schlauch so ausdehnen, dass das gekerbte Teil am
dem Schlauchbogenstück entgegengesetzten Ende weder Wasser noch Öl ausgesetzt ist.
Kappe

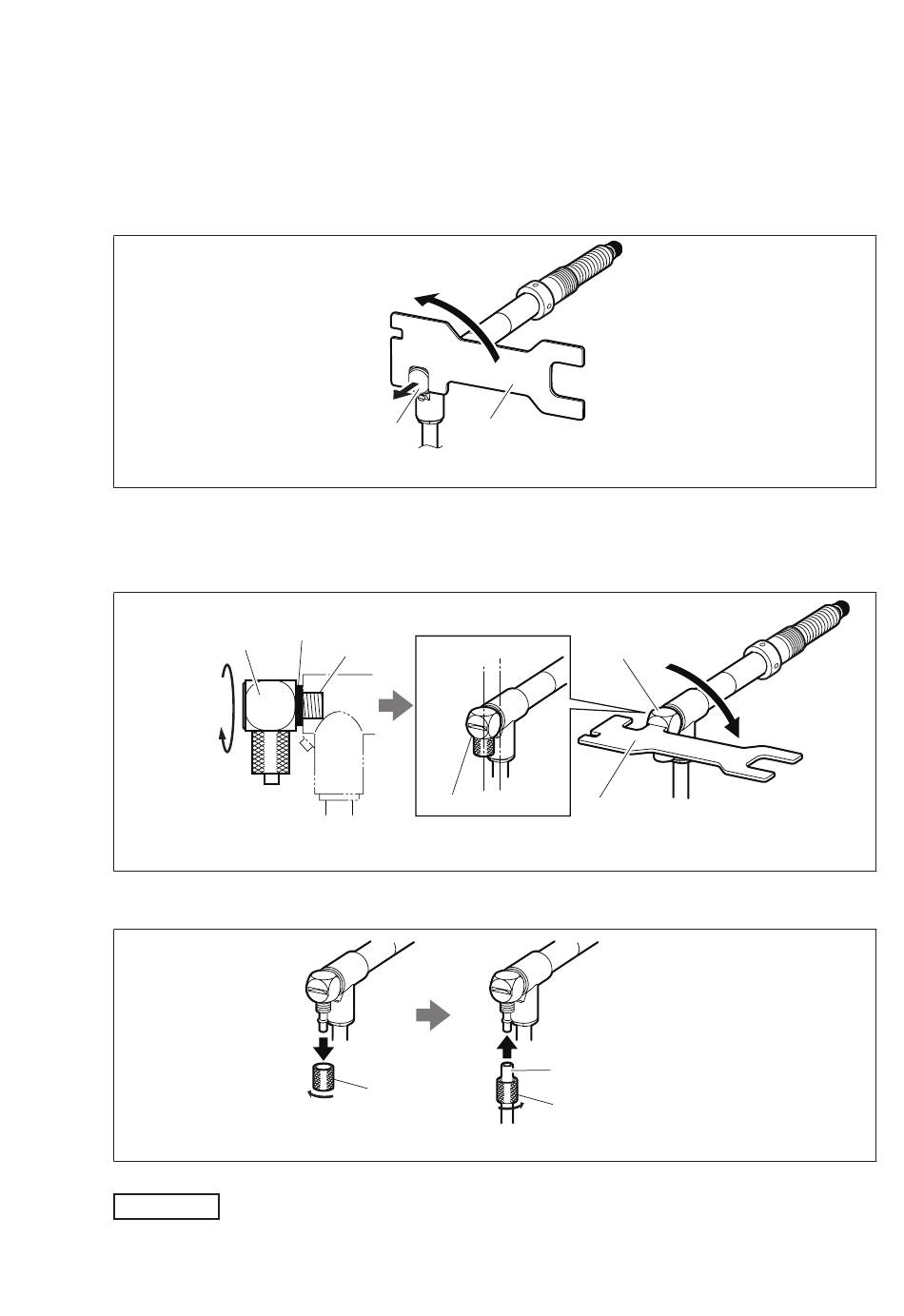

Abb. 4 Entfernen der Kappe
Dichtung
In der Parallelposition
M5-Schraube
anziehen.
Schlauchbogenstück
Abb. 5 Befestigen des Schlauchbogenstücks
Befestigungsring
Abb. 6 Befestigen des φ4 mm-Schlauches
Mitgelieferter
Schraubenschlüssel
Schlauchbogenstück
Mitgelieferter
Schraubenschlüssel
φ4 mm-Schlauch
Befestigungsring
