Montageanleitung - Magnescale DK812SAFR Bedienungsanleitung

2. Montageanleitung

• Zum Anbringen und Entfernen des Fühlers den mitgelieferten Schraubenschlüssel
verwenden. Die Spindel darf auf keinen Fall einem höheren Drehmoment als 0,1 N·m
ausgesetzt werden. Dies kann einen Ausfall zur Folge haben.
Bei Verwendung eines l achen Fühlers ist es empfehlenswert eine Federscheibe mit
einer Nenngröße von 2,5 zu verwenden, oder Schraubensicherungskleber aufzutragen.
Um ein Lösen der Verschraubung zu vermeiden, sollte das Anzugsmoment zwischen
0,05–0,06 N·m liegen. (Siehe Abb. 2.)
• Das empfohlene Maß für der Messtaster-Montagebohrung beträgt φ9,7 ±0,15 mm.
• Die Dicke der Montageplatte ist wie folgt.
DK812SF Serie: 7 bis 11 mm
DK805SF Serie: 9 bis 11 mm
• Verwenden Sie unbedingt die mitgelieferten Teile (Spannmutter, Wellenscheibe,
Hakenschlüssel und Sti ) zum Montieren der Messtaster (Abb. 3).
Hinweis
Die Spannmutter ist so fest anzuziehen, dass die Wellenscheibe vollkommen
l achgedrückt wird.
Empfohlenes Anzugsmoment: 0,6 bis 1,0 N·m
Maximales Anzugsmoment:
• Das Kabel ist in einer geeigneten Position anzubringen, um einem eventuellen
Kabelbruch vorzubeugen. Niemals das Kabel gewaltsam ziehen oder biegen
(Biegeradius min. 50 mm oder größer).
• Zur Befestigung des Messtasters an einer Maschine verwenden Sie bitte die als
Sonderzubehör erhältliche Kupplung DZ-191. Angaben zum Montageverfahren sind
der Gebrauchsanweisung der Kupplung DZ-191 zu entnehmen.
• Die Messgenauigkeit hängt von der Montageparallelität ab. Die Rechtwinkligkeit zur
Oberl äche bzw. die Parallelität zur Bewegung ist so zu justieren, dass sie innerhalb
von 0,02 mm/14 mm liegt.
• Nach Befestigung des Scha es darf keine Kra
werden, da dies einen Ausfall verursachen kann.
Mitgelieferter
Fühler
Schraubenschlüssel

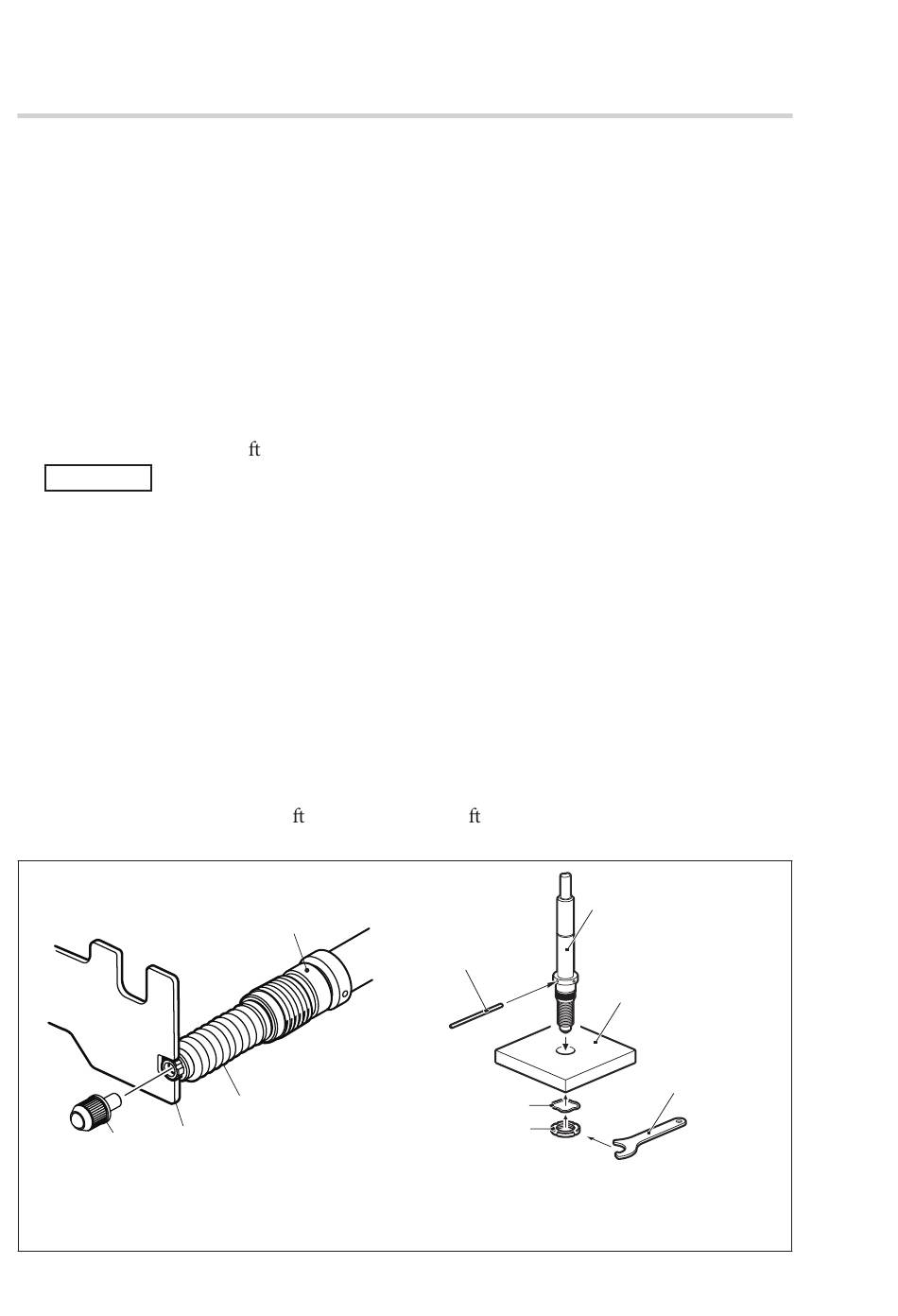

Abb. 2 Anbringen/Entfernen des Fühlers
2
(G)
2,0 N·m
Schaft
Spindel
in Drehrichtung darauf ausgeübt
Messtaster
Stift
Montageplatte
Wellenscheibe
Spannmutter
Abb. 3
Hakenschlüssel
Einheit: mm
