デジタルゲージ / 數位測量器 /
/

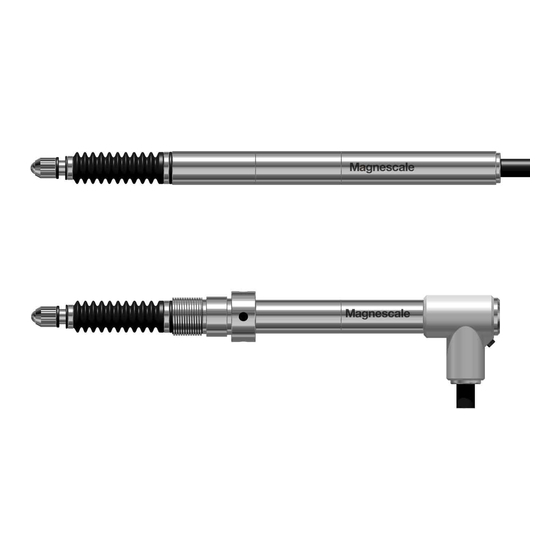

Digital Gauge / Digitale Messtaster
DK812SAR / DK812SAR5 /
DK812SALR / DK812SALR5 /
DK805SAR / DK805SAR5 /
DK805SALR / DK805SALR5 /
DK812SBR / DK812SBR5 /
DK812SBLR / DK812SBLR5 /
DK805SBR / DK805SBR5 /
DK805SBLR / DK805SBLR5
お買い上げいただき、ありがとうございます。
ご使用の前に、この取扱説明書を必ずお読みください。
ご使用に際しては、この取扱説明書どおりお使いください。
お読みになった後は、後日お役に立つこともございますので、必ず保管してください。
Read all the instructions in the manual carefully before use and strictly follow them.
Keep the manual for future references.
Lesen Sie die ganze Anleitung vor dem Betrieb aufmerksam durch und folgen Sie beim
Betrieb des Geräts den Anweisungen. Bewahren Sie diese Bedienungsanleitung zum
späteren Nachlesen grif bereit auf.
取扱説明書 /
/
/
Instruction Manual / Bedienungsanleitung
