Achteraanzicht

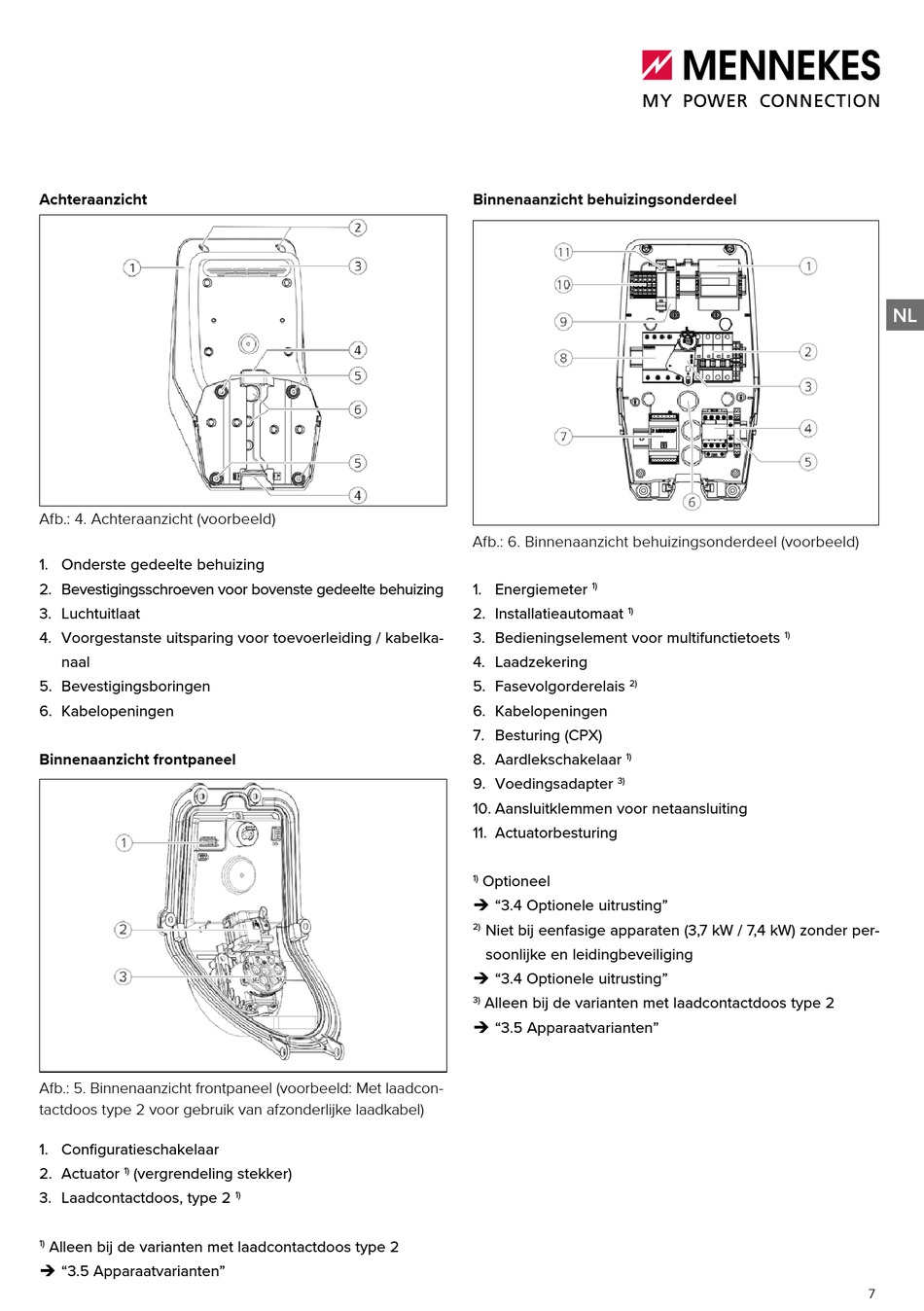

Afb.: 4. Achteraanzicht (voorbeeld)
1. Onderste gedeelte behuizing
2. Bevestigingsschroeven voor bovenste gedeelte behuizing
3. Luchtuitlaat
4. Voorgestanste uitsparing voor toevoerleiding / kabelka-
naal
5. Bevestigingsboringen
6. Kabelopeningen
Binnenaanzicht frontpaneel
Afb.: 5. Binnenaanzicht frontpaneel (voorbeeld: Met laadcon-
tactdoos type 2 voor gebruik van afzonderlijke laadkabel)
1. Configuratieschakelaar
2. Actuator (vergrendeling stekker)
1)
3. Laadcontactdoos, type 2
Alleen bij de varianten met laadcontactdoos type 2
1)
Î "3.5 Apparaatvarianten"
1)
Binnenaanzicht behuizingsonderdeel
Afb.: 6. Binnenaanzicht behuizingsonderdeel (voorbeeld)
1. Energiemeter
1)
2. Installatieautomaat
1)
3. Bedieningselement voor multifunctietoets
4. Laadzekering
5. Fasevolgorderelais
2)
6. Kabelopeningen
7. Besturing (CPX)
8. Aardlekschakelaar
1)
9. Voedingsadapter
3)
10. Aansluitklemmen voor netaansluiting
11. Actuatorbesturing
Optioneel
1)
Î "3.4 Optionele uitrusting"
Niet bij eenfasige apparaten (3,7 kW / 7,4 kW) zonder per-
2)
soonlijke en leidingbeveiliging
Î "3.4 Optionele uitrusting"
Alleen bij de varianten met laadcontactdoos type 2
3)
Î "3.5 Apparaatvarianten"
NL
1)
7
