le parti interessate all'installazione. Scegliere una
superficie piatta da coprire con una protezione dove poi
appoggiare la cappa e i particolari a corredo.
• Verificare inoltre che in prossimità della zona di
installazione della cappa (in zona accessibile anche con
cappa montata) sia disponibile una presa elettrica.
• Eseguire tutti i lavori di muratura necessari (ad es.:
installazione di una presa elettrica).
La cappa è dotata di tasselli di fissaggio adatti alla maggior
parte di pareti/soffitti. E' tuttavia necessario interpellare un
tecnico qualificato per accertarVi sull'idoneità dei materiali a
seconda del tipo di parete/soffitto. La/il parete/soffitto deve
essere sufficientemente robusto da sostenere il peso della
cappa.
Individuare nel soffitto un riferimento rispetto al centro esatto
di installazione della cappa (vedi fig. 1), tracciare quindi i
riferimenti per le forature da effettuare secondo le quote
indicate in fig. 2.
Effettuare le forature nel soffitto solido utilizzando un punta
elicoidale adeguata da diametro 8mm ed inserire i tasselli
forniti in dotazione.
Avvicinare la cappa al soffitto ed effettuare il collegamento
elettrico.
Aprire il pannello inox posto nel lato inferiore del prodotto,
dove sono collocate le quattro lampade di illuminazione.
L'apertura del pannello avviene tirandolo dal lato
corrispondente alla griglia uscita aria. (fig. 3).
Accompagnare il pannello con le mani durante l'apertura.
A seguito dell'apertura pannello è possibile accedere al filtro
antigrasso e dopo la rimozione del filtro antigrasso, agendo
nell'apposita maniglia, è possibile raggiungere la sede del
filtro carbone (fig. 4).
Collocare la cappa nella posizione stabilita e fissarla mediante
le viti in dotazione, vedi fig 5.
Posizionare il filtro carbone nella sua sede come indicato in
figura 6.
Ripristinare il filtro antigrasso rimosso in precedenza quindi
chiudere il pannello in acciaio.
Per chiudere il pannello è sufficiente riportarlo in posizione
orizzontale fino a quando avviene l'aggancio automaticamente
della chiusura.
Funzionamento

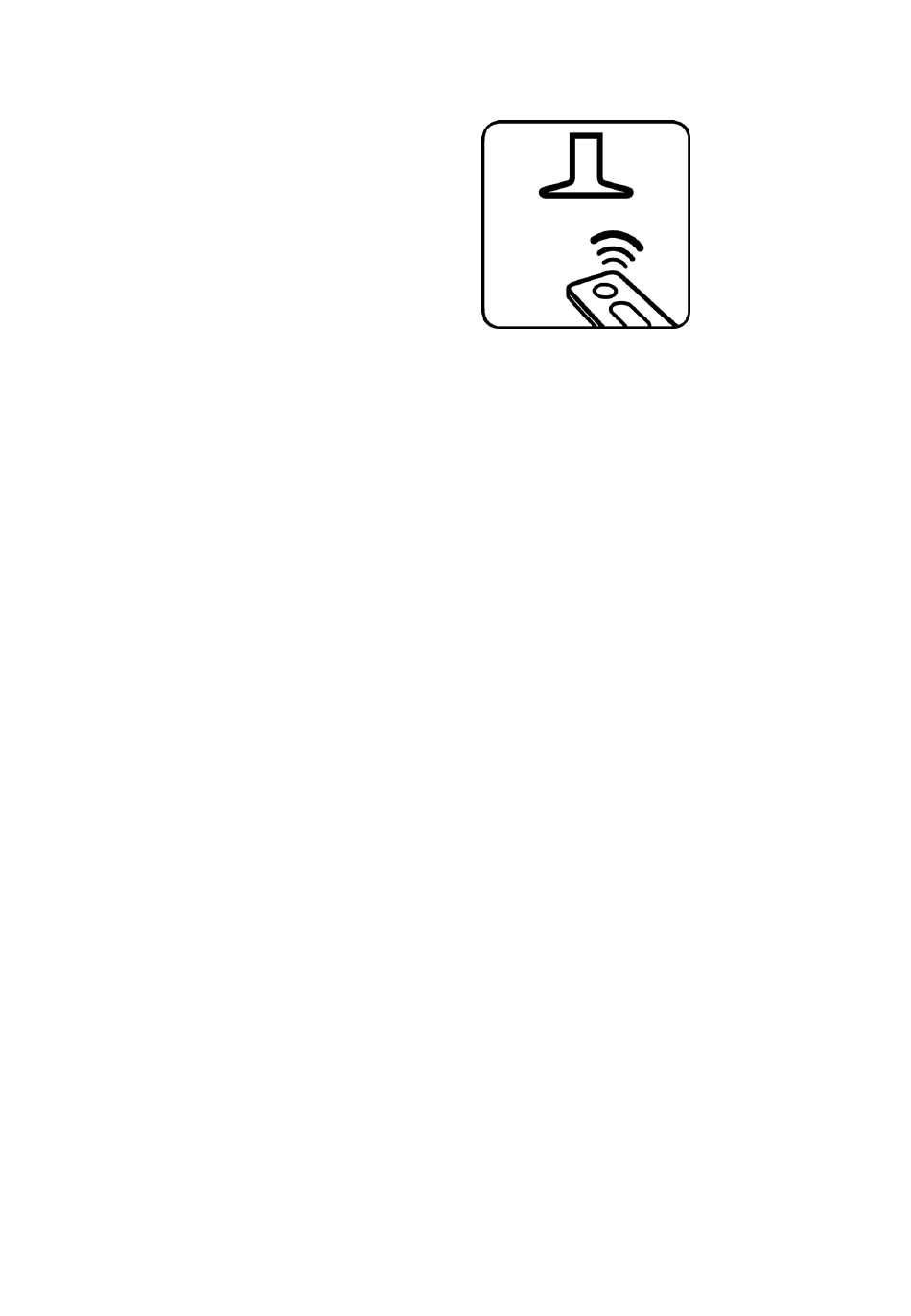

Fig. 7
Questo prodotto è predisposto per funzionare con
radiocomando Elica,
a corredo con il prodotto o acquistabile separatamente come
optional.
Per poter controllare la cappa tramite radiocomando è
necessario eseguire la procedura di affiliazione.
ATTENZIONE!
Per iniziare è necessario scollegare e ricollegare la cappa alla
rete elettrica ed eseguire la procedura di affiliazione entro il
primo minuto di alimentazione.
Leggere le istruzioni a corredo del radiocomando dove sono
riportate tutte le informazioni per la sua l'affiliazione e per il
corretto utilizzo.
Anomalie di funzionamento
La cappa non funziona
Verificate che:
• Non vi sia un blackout di corrente
• Sia stata effettivamente selezionata una certa velocità.
• Il tasto rosso di reset posizionato sopra ai filtri all'interno
della cappa, sia premuto.
La cappa ha un rendimento scarso
Verificate che:
• La velocità motore selezionata sia sufficiente per la
quantità di fumi e di vapori presenti
• Il filtro carbone non sia usurato.
