Elica CLOUD FIVE Montage- Und Gebrauchsanweisungen Seite 19

toujours que le câble d'alimentation soit monté correctement.
Attention! Si le câble d'alimentation est endommagé, il doit
être remplacé par le fabricant, son service après-vente ou des
personnes de qualification similaire afin d'éviter un danger.
Montage
Ce type de hotte doit être fixée au plafond.
Appareil excessivement lourd ; la manutention et
l'installation de la hotte doivent être effectuées par deux
personnes ou plus.
Avant de commencer l'installation:
• Vérifier que le produit acheté soit de dimensions
adéquates pour la zone d'installation choisie.
• Vérifiez qu'à l'intérieur de la hotte il n'y est pas (pour des
raisons de transport) d'autre matériel fourni avec
l'équipement (par exemple: vis (*), garanties (*) etc.,
dans ce cas, enlevez-les et conservez-les.
• Protéger la cuisinière et la hotte contre d'éventuels débris
et dégâts en utilisant une toile de protection. Préférer une
surface plane pour l'assemblage. Couvrir cette surface
d'une protection et placer tous les éléments de la hotte et
de la cheminée dessus.
• Préparez le branchement électrique et veillez qu'à
proximité de la zone d'installation de la hotte (dans une
zone également accessible avec la hotte déjà montée), il
y ait une prise électrique.
• Effectuer tous les travaux de maçonnerie nécessaires
(par exemple: installation d'une prise électrique).
La hotte est équipée de chevilles de fixation convenant à la
plupart des parois/plafonds. Il est cependant nécessaire de
s'adresser à un technicien qualifié afin de s'assurer que le
matériel est approprié au type de paroi/plafond. La
paroi/plafond doit être suffisamment solide pour supporter le
poids de la hotte.
Localisez sur le plafond une référence du centre exact
d'installation de la hotte (voir fig. 1), puis tracez les références
pour les trous à faire en conformité avec les dimensions
indiquées dans la Fig. 2.
Faites des trous dans le plafond à l'aide d'un foret hélicoïdal
approprié avec le diamètre de 8mm et insérez les chevilles
fournies.
Approchez la hotte au plafond et réalisez la connexion
électrique.
Ouvrez le panneau en acier inoxydable placé dans la partie
inférieure du produit, où sont placées les quatre lampes.
L'ouverture du panneau se fait en le tirant du côté
correspondant à la grille de sortie d'air. (Fig. 3).
Soutenez le panneau avec les mains pendant l'ouverture.
Après l'ouverture, vous pouvez accéder au filtre à graisse et
après le retrait du filtre à graisse,
agissant sur la poignée, vous pouvez accéder le siège du filtre
à charbon (Fig. 4).
Placez la hotte dans la position réglée et fixez-le avec les vis
fournies, voir Figure 5.
Placez le filtre à charbon en place comme illustré dans la
figure 6.
Remettez le filtre à graisse enlevé précédemment et fermez le
panneau en acier.
Pour fermer le panneau il suffit le ramener en position
horizontale jusqu'à ce que le crochet se ferme
automatiquement.
Fonctionnement

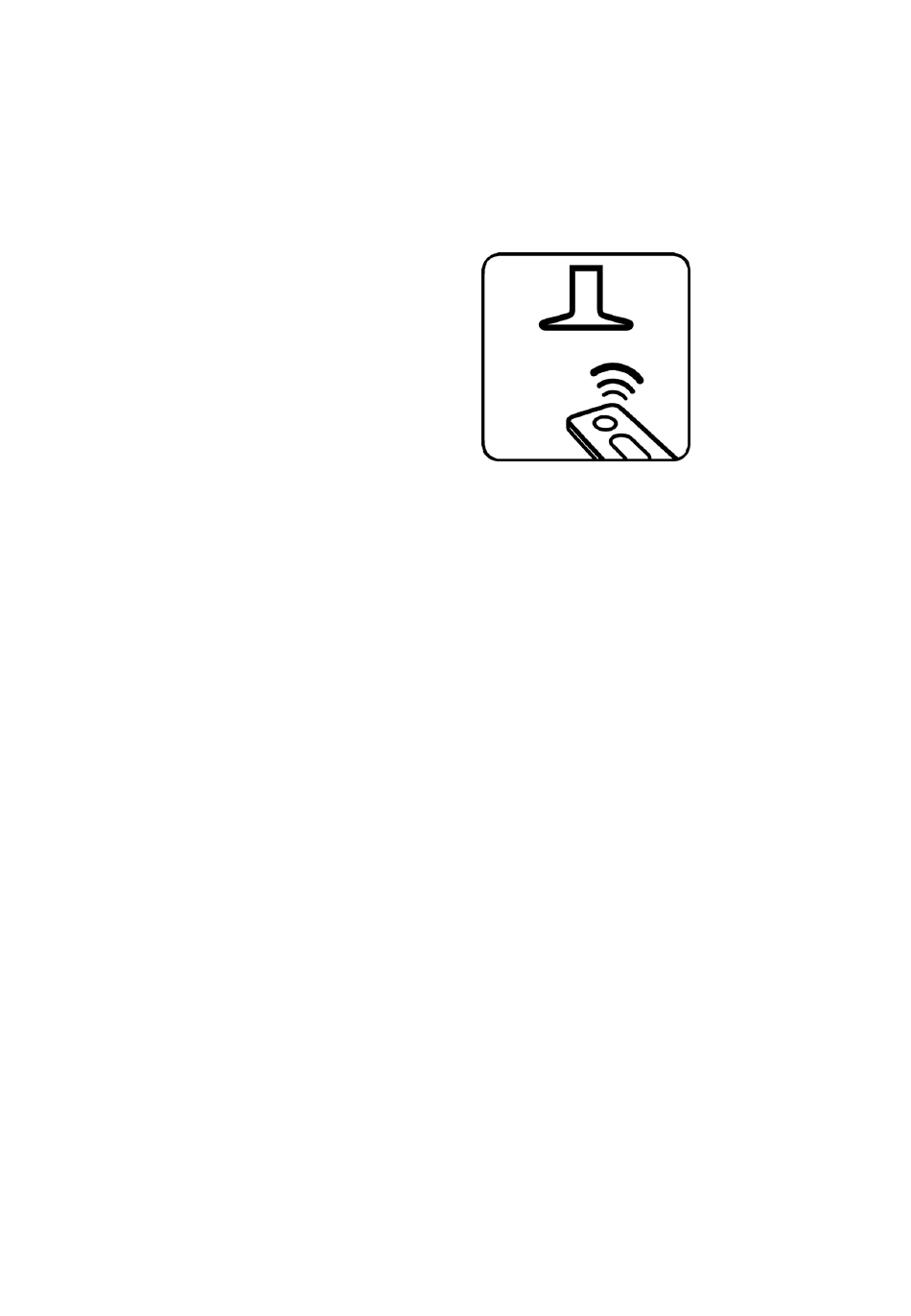

Fig. 7
Cet appareil est prévu pour fonctionner avec la
radiocommande Elica, fournie avec le produit ou disponible
séparément comme accessoire.
Pour pouvoir contrôler la hotte avec la radiocommande il faut
d'abord effectuer la procédure d'affiliation.
ATTENTION!
Pour commencer, il faut débrancher et rebrancher la hotte au
réseau électrique et effectuer la procédure d'affiliation dans la
première minute qui suit l'alimentation.
Lire les instructions fournies avec la radiocommande où
figurent toutes les informations pour l'affiliation et l'utilisation
correcte.
Anomalies de fonctionnement
La hotte ne fonctionne pas
Vérifier que:
• Il n'y ait pas de coupure de courant
• une certaine vitesse ait effectivement été sélectionnée.
• Le bouton de réinitialisation rouge situé au-dessus des
filtres à l'intérieur de la hotte est pressé.
La hotte a un faible rendement
Vérifier que:
• La vitesse moteur sélectionnée soit suffisante pour la
quantité de fumées et de vapeurs présentes
• Le filtre au charbon ne soit usé.
19
