• Asegurarse que el producto adquirido, sea de las
dimensiones apropiadas para la zona de instalación
escogida.
• Verificar que en el interior de la campana no hayan (por
motivos de transportes) materiales suministrados ( como
por ejemplo bolsas con tornillos (*), garantias (*) etc,),
eventualmente quitarlos y conservarlos.
• Si es posible desconectar o quitar los muebles debajo y
alrededor del área de instalación de la campana para
tener una mejor accesibilidad a la / pared al/techo, donde
será instalada la campana. De todas maneras, proteger
los muebles y todas las partes necesarias para la
instalación. Escoger una superficie plana y cubrirla con
una protección donde apoyar las piezas metálicas.
• Verificar además que en la zona cerca de la zona de
instalación de la campana (con la campana montada)
sea disponible un enchufe eléctrico.
• Ejecutar todos los trabajos de mampostería necesarios (
ej.: instalación de una toma de corriente).
La campana trae accesorios de fijación adecuados para la
mayor parte de paredes. De cualquier modo, conviene
consultar a un técnico calificado para tener la certeza de que
los materiales son adecuados a la pared / techo. La pared / el
techo debe ser lo suficientemente fuerte para sostener el
peso de la campana.
Buscar en el techo una referencia con respecto al centro
exacto de la instalación de la campana (véase la fig. 1), y
luego delinear las referencias de los agujeros que se harán de
acuerdo con las dimensiones que se muestran en la figura. 2.
Haga los agujeros en el techo sólido usando una broca
helicoidal adecuada de 8 mm de diámetro e insertar los
chazos suministrados.
Acercar la campana al techo y hacer la conexión eléctrica.
Abrir el panel de acero inoxidable colocado en la parte inferior
del producto, donde se encuentran las cuatro lámparas de
iluminación.
La apertura del panel se realiza halándolo hacia el lado
correspondiente a la rejilla de salida de aire. (Fig. 3).
Acompañar el panel con sus manos al abrir.
Tras la apertura del panel, se puede acceder al filtro de grasa
y después de retirar el filtro de grasa, accionando la manija
suministrada, se puede llegar al filtro de carbón (Fig. 4).
Colocar la campana en la posición establecida y fijarla con los
tornillos suministrados, ver Figura 5.
Colocar el filtro de carbón en su lugar como se muestra en la
Figura 6.
Restablecer el filtro de grasa retirado anteriormente y cerrar el
panel de acero.
Para cerrar el panel es suficiente con ponerlo de nuevo en
posición horizontal hasta que se enganche y se cierre
automáticamente.
Funcionamiento

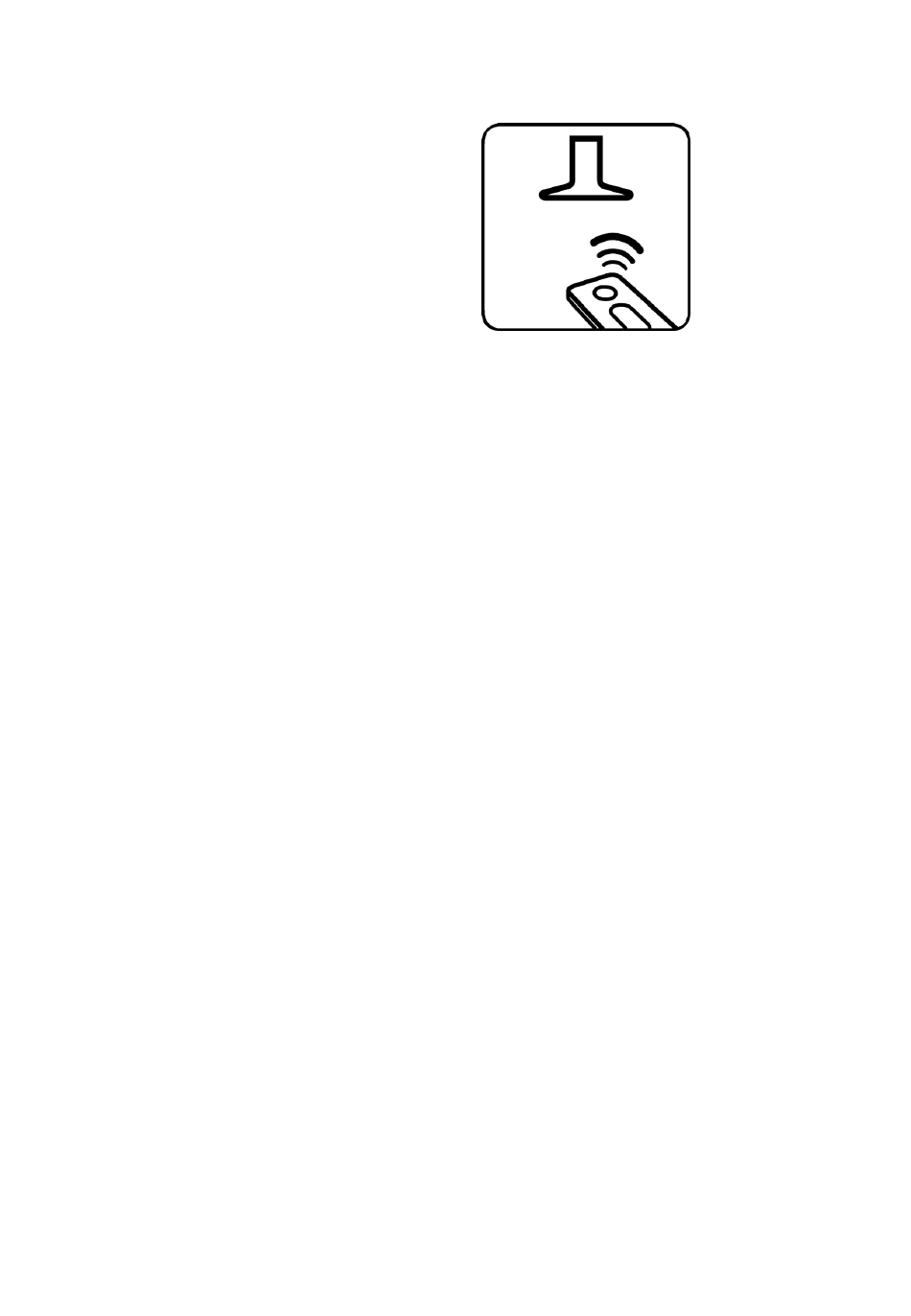

Fig.7
Este producto está predispuesto para funcionar con
radiocomando Elica, suministrado con el producto o adquirible
separadamente come opcional.
Para poder controlar la campana a través del radiocomando
es necesario realizar el procedimiento de afiliación.
¡ATENCIÓN!
Para iniciar es necesario desconectar y conectar de nuevo la
campana a la red eléctrica y realizar el procedimiento de
afiliación durante el primer minuto de alimentación.
Lea las instrucciones suministradas con el radiocomando
donde están señaladas todas las informaciones para su
afiliación y para el correcto uso.
Anomalías de funcionamiento
La campana no funciona
Verificar que:
• No exista un bloqueo de corriente
• Haya sido efectivamente seleccionada una cierta
velocidad.
• El botón rojo de restablecimiento situado por encima de
los filtros en el interior de la campana, esté oprimido.
La campana tiene un escaso rendimiento
Verificar que:
• La velocidad del motor, seleccionada sea suficiente para
la cantidad de humos y vapores presentes.
• El filtro a carbón no esté gastado.
