UWAGA!
Przed ponownym podłączeniem obwodu okapu do zasilania i
sprawdzeniem poprawności jego działania należy się zawsze
upewnić, czy przewód
zamontowany.
Uwaga! Jeżeli przewód zasilający nieodłączalny ulegnie
uszkodzeniu, to powinien on być wymieniony u wytwórcy lub
w specjalistycznym zakładzie naprawczym albo przez
wykwalifikowaną osobę w celu uniknięcia zagrożenia.
Instalacja okapu
Ten typ okapu musi być zamontowany do sufitu.
Urządzenie jest ciężkie. Przenoszenie i instalacja okapu
powinny być wykonywane przez co najmniej dwie osoby.
Przed rozpoczęciem instalacji:
• Sprawdzić czy zakupiony
odpowiadające miejscu
instalację.
• Sprawdzić czy wewnątrz okapu nie ma (z przyczyn
transportowych) jakiś materiałów towarzyszących (np.
opakowań ze śrubami, gwarancji itd.), jeśli tak, należy je
usunąć i zachować.
• Jeśli to możliwe należy usunąć wszelki meble znajdujące
się w pobliżu miejsca instalacji (przy ścianie lub suficie)
okapu tak aby zapewnić jak największą swobodę
dostępu. W przeciwnym razie należy użyć możliwych
środków zabezpieczających
zainteresowane instalacją.
powierzchnię, i zakryć ją osłoną zabezpieczającą, na
której ułożony będzie okap i materiały na wyposażeniu.
• Sprawdzić również czy w pobliżu strefy instalacji okapu
(również po jego instalacji) jest możliwość podłączenia
do źródła elektryczności.
• Wykonać wszystkie niezbędne prace murarskie (np.
instalacja gniazdka elektrycznego).
Okap jest zaopatrzony w kołki mocujące odpowiednie do
większości ścian i sufitów. Konieczne jest jednak zasięgnięcie
porady wykwalifikowanego technika, aby upewnić się co do
odpowiedniości materiałów w zależności od typu ściany lub
sufitu. Ściana lub sufit muszą być odpowiednio mocne, aby
utrzymać ciężar okapu.
Określić na suficie punkt odniesienia do dokładnego środka
instalacji okapu (zobacz rys. 1), zaznaczyć miejsca wykonania
otworów zgodnie z wartościami określonymi na rys. 2.
Wykonać otwory na solidnym suficie używając w tym celu
wiertła krętego o średnicy 8 mm i umieścić kołki otrzymane na
wyposażeniu.
Zbliżyć okap do sufitu i wykonać podłączenie elektryczne.
Otworzyć panel inox znajdujący się na dolnej części
urządzenia gdzie umieszczone są cztery żarówki oświetlające.
Otwarcie panelu wykonuje się poprzez pociągnięcie za stronę
przeciwną do kratki wydalającej powietrze. (rys. 3).
Podtrzymywać panel podczas wykonywania otwierania.
zasilający jest prawidłowo
produkt ma wymiary
przeznaczonym na
meble i miejsca
Wybrać jakąś płaską
Po wykonaniu otwarcia panelu możliwe jest dotarcie do filtra
przeciwtłuszczowego i po jego usunięciu, oddziałując na
odnośny uchwyt, możliwe jest dotarcie do siedziska filtra
węglowego (rys. 4).
Umieścić okap na wybranym miejscu i zamocować go za
pomocą śrub znajdujących się na wyposażeniu, zobacz rys. 5.
Umieścić filtr węglowy w jego siedzisku zgodnie ze
wskazówkami z rys. 6.
Przywrócić na swoje miejsce wcześniej usunięty filtr
przeciwtłuszczowy, a następnie zamknąć stalowy panel.
Aby zamknąć panel wystarczy przywrócić go do pozycji
poziomej aż do momentu, w którym nastąpi automatyczne
zahaczenie zamknięcia.
Działanie okapu

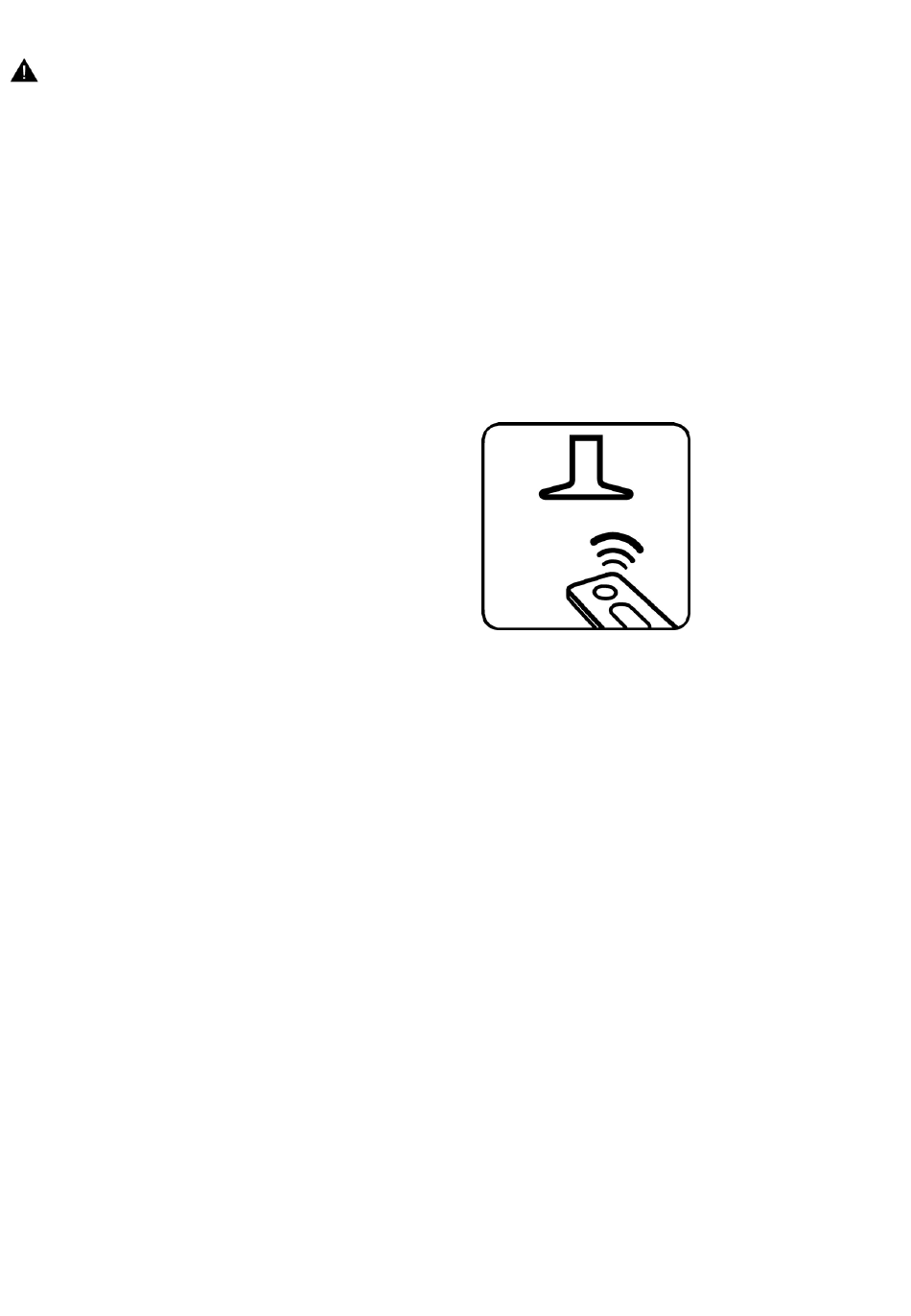

Rys. 7
jego
Niniejszy produkt jest przystosowany do funkcjonowania ze
zdalnym sterowaniem Elica, znajdującym się w jego
wyposażeniu lub dostępnym jako opcja.
Aby sterować okapem za pomocą zdalnego sterowania należy
wykonać procedurę przynależności.
UWAGA!
W celu rozpoczęcia, należy odłączyć i ponownie podłączyć
okap do sieci elektrycznej oraz przeprowadzić procedurę
przynależności w ciągu pierwszej minuty od podłączenia
napięcia.
Przeczytać instrukcje załączone do zdalnego sterowania, w
których znajdują się wszystkie informacje na temat
wykonywania procedury przynależności i obsługi.
Usterki i nieprawidłowości
Okap nie pracuje
Sprawdzić:
• Dopływ prądu elektrycznego.
• Wybór prędkości zasysania.
• Czy wciśnięty jest czerwony przycisk reset znajdujący się
nad filtrami wewnątrz okapu.
Okap słabo pochłania
Sprawdzić:
• Wybrana prędkość silnika jest stosowna do ilości oparów.
• Filtr węglowy nie jest zużyty
