Ventilatorhetten er utstyrt med festeplugger som passer til de
fleste vegger/tak. Allikevel er det nødvendig å la en kvalifisert
tekniker kontrollere for å forsikre deg om at disse materialene
egner seg til din vegg/ditt tak. Veggen/taket må være sterkt
nok til å tåle ventilatorhettens vekt.
Finn et referansepunkt i taket som nøyaktig tilsvarer midten på
stedet hetten skal installeres (se fig. 1). Tegn deretter
referansepunktene for hullene som skal bores i henhold til
størrelsene som er vist på fig. 2.
Bor hull i taket med et solid spiralbor med diameter på 8mm,
og sett inn pluggene som følger med.
Sett hetten mot taket, og sørg for den elektriske tilkoblingen.
Åpne det rustfrie stålpanelet som sitter på nedersiden av
hetten hvor de fire lysene er plassert.
Panelet åpnes ved å trekke det ut på den siden risten for
luftuttaket sitter (fig. 3).
Hold panelet med hendene mens du åpner det.
Etter at man har åpnet panelet, får man tilgang til fettfilteret,
og etter å ha tatt vekk fettfilteret, ved hjelp av det bestemte
håndtaket, får man tilgang til kullfilteret (fig. 4).
Plasser kjøkkenhetten i fastslått posisjon, og fest den med de
medleverte skruene, se fig 5.
Sett kullfilteret på plass som vist på figur 6.
Sett på plass fettfilteret du tok vekk tidligere, og lukk deretter
stålpanelet.
For å lukke panelet, er det nok å sette det vannrett, da vil det
automatisk hektes på igjen.
Funksjon
Fig.7

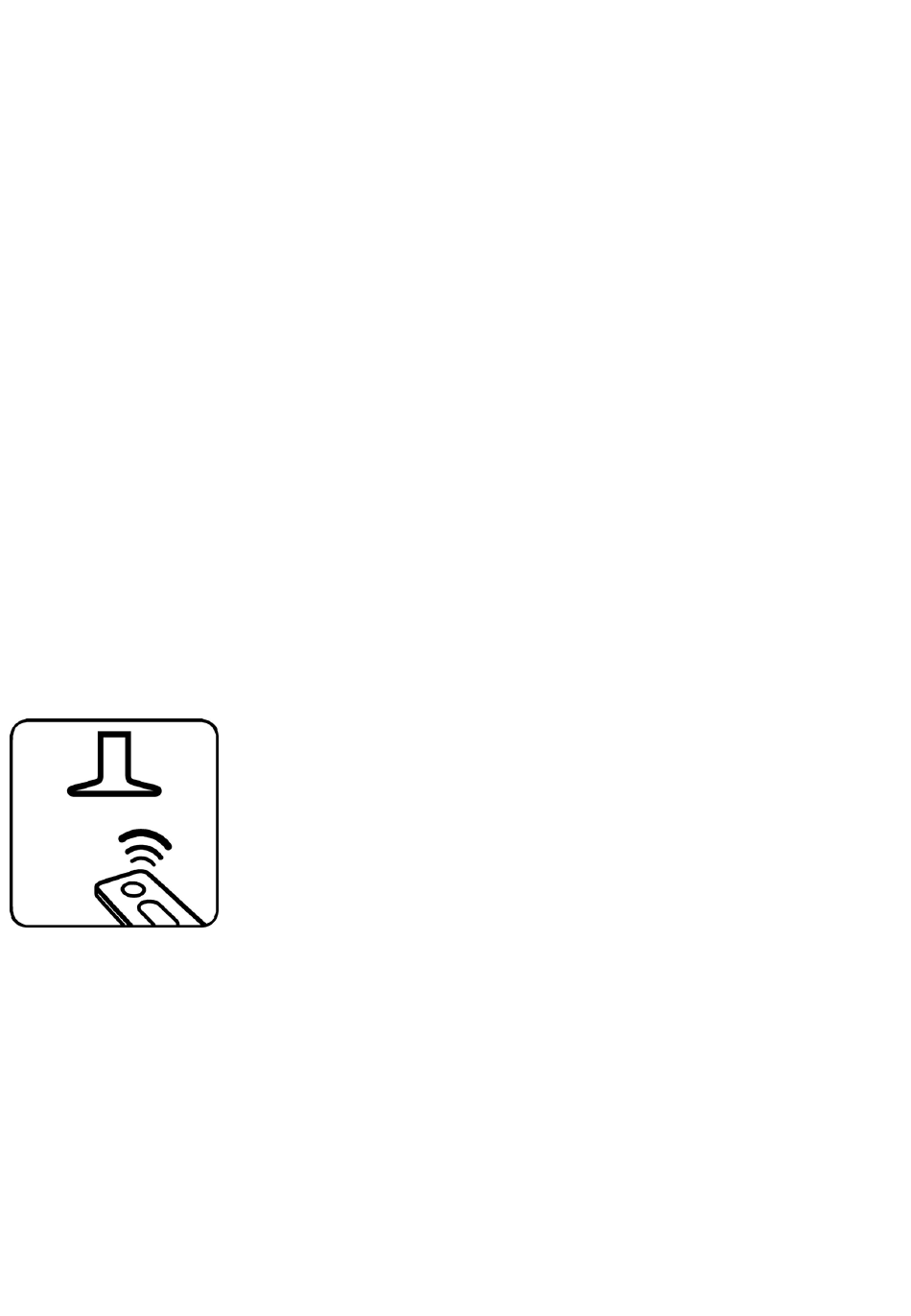

Dette produktet er utviklet for å brukes med Elica fjernkontroll.
Denne følger enten med produktet, eller den kan kjøpes
separat som ekstrautstyr.
For å kunne kontrollere avtrekkshetten med fjernkontroll må
man utføre parkoblingsprosedyren.
OBS!
for å starte avtrekkshetten må man først slå av og på
strømforsyningen og utføre parkoblignsprosedyren innen et
minutt.
Les de medfølgende instruksjonene, hvor det er gjengitt
informasjon om parkobling og korrekt bruk.
Funksjonsfeil
Hetten fungerer ikke
Kontroller at:
• Det ikke er strømbrudd
• Det faktisk er valgt en viss hastighet.
• Man har trykt på den røde reset-knappen som befinner seg
over filtrene inne i hetten.
Hetten fungerer dårlig
Kontroller at:
• Den valgte viftehastigheten er tilstrekkelig for den
tilstedeværende mengden av røyk og damp
• Kullfilteret ikke er slitt .
Vedlikehold
Rengjøring
Til rengjøring skal det KUN benyttes en klut fuktet med et
nøytralt rengjøringsmiddel. VERKTØY ELLER APPARATER
SKAL IKKE BRUKES TIL RENGJØRING!
Unngå bruk av slipende eller etsende produkter. ALKOHOL
SKAL IKKE BRUKES!
Fettfilteret
Fanger kokefettpartikler.
Fettfilteret må rengjøres en gang i måneden uten bruk av
aggressive rengjøringsmidler, for hånd eller i oppvaskmaskin
ved lav temperatur og med kort syklus.
Ved vask i oppvaskmaskin kan fettfilteret i metall miste fargen,
men dets filterkarakteristikker endres absolutt ikke.
Kullfilter (kun med resirkulering av luften)
Holder tilbake ubehagelige lukter fra matlaging.
Kullfilteret må skiftes ut hver 4. måned ved middels bruk av
ventilatoren, og oftere hvis ventilatoren brukes mye.
Det kan IKKE vaskes eller benyttes om igjen
Utskifting av lyspærer
Ventilatoren er utstyrt med et belysningssystem basert på
LED-teknologi.
LED-lysene garanterer optimal belysning, har opptil 10 ganger
lengre varighet enn tradisjonelle lyspærer og tillater en
strømsparing på 90 %.
Henvend deg til teknisk service når LED-pærene skal skiftes
ut.
