• Kontroller at der ikke findes udstyr (fx. poser med skruer,
garanti, etc.) efterladt internt i emhætten (af transporthensyn);
fjern og opbevar de genstande, der eventuelt findes.
• Om muligt skal
køkkenelementerne under
installeringsområde (væg og loft), så der er plads til at
arbejde. Hvis dette ikke er muligt, skal køkkenelementerne så
vidt muligt beskyttes i de områder, hvor installeringen finder
sted. Vælg en plan overflade, der skal dækkes med et
beskyttelsesunderlag, hvorpå emhætten og udstyret skal
lægges.
• Kontroller desuden, at der findes en elektrisk stikkontakt i
nærheden af emhættens installeringsområde (på et sted, der
også ligger frit efter montering af emhætten).
• Udfør alt nødvendigt murearbejde (fx. installering af en
elektrisk stikkontakt).
Emhætten er udstyret med fastgørings-murplugs, der passer
til de fleste vægge/lofter. Det er dog nødvendigt at rådspørge
sig med en kvalificeret tekniker for at sikre, at materialerne er
egnet og passer til vægtypen/lofttypen. Væggen/loftet skal
være tilstrækkelig robust til at bære emhættens vægt.
Tegn en reference på loftet, der udgør det præcise centrum
for installering af emhætten (se fig. 1), og tegn derefter
referencer til de nødvendige boringer i overensstemmelse
med målene vist på fig. 2.
Bor hullerne i den faste del af loftet vha. et egnet spiralbor
med diameter på 8mm og indsæt de medfølgende murplugs.
Nærm emhætten til loftet og udfør den elektriske forbindelse.
Åbn det rustfrie stålpanel forneden på emhætten; her findes
de fire lamper til belysning.
Panelet åbnes ved at trække i det fra siden med gitteret til
luftudslip. (fig. 3).
Støt panelet med hænderne under åbning.
Efter åbning af panelet får man adgang til fedtfilteret, og efter
fjernelse af fedtfilteret vha. det tilhørende håndtag, kan man
nå kulfilterets leje(fig. 4).
Anbring emhætten i den ønskede position og fastgør den vha.
de medfølgende skruer, se fig. 5.
Anbring kulfilteret i lejet, som vist på figur 6.
Sæt det fjernede fedtfilter på plads igen, og luk derefter det
rustfrie stålpanel.
Panelet lukkes ved at føre det i vandret stilling, indtil den
automatiske snaplås griber fat.
man afbryde og
og omkring emhættens
Funktion
Fig.7
fjerne

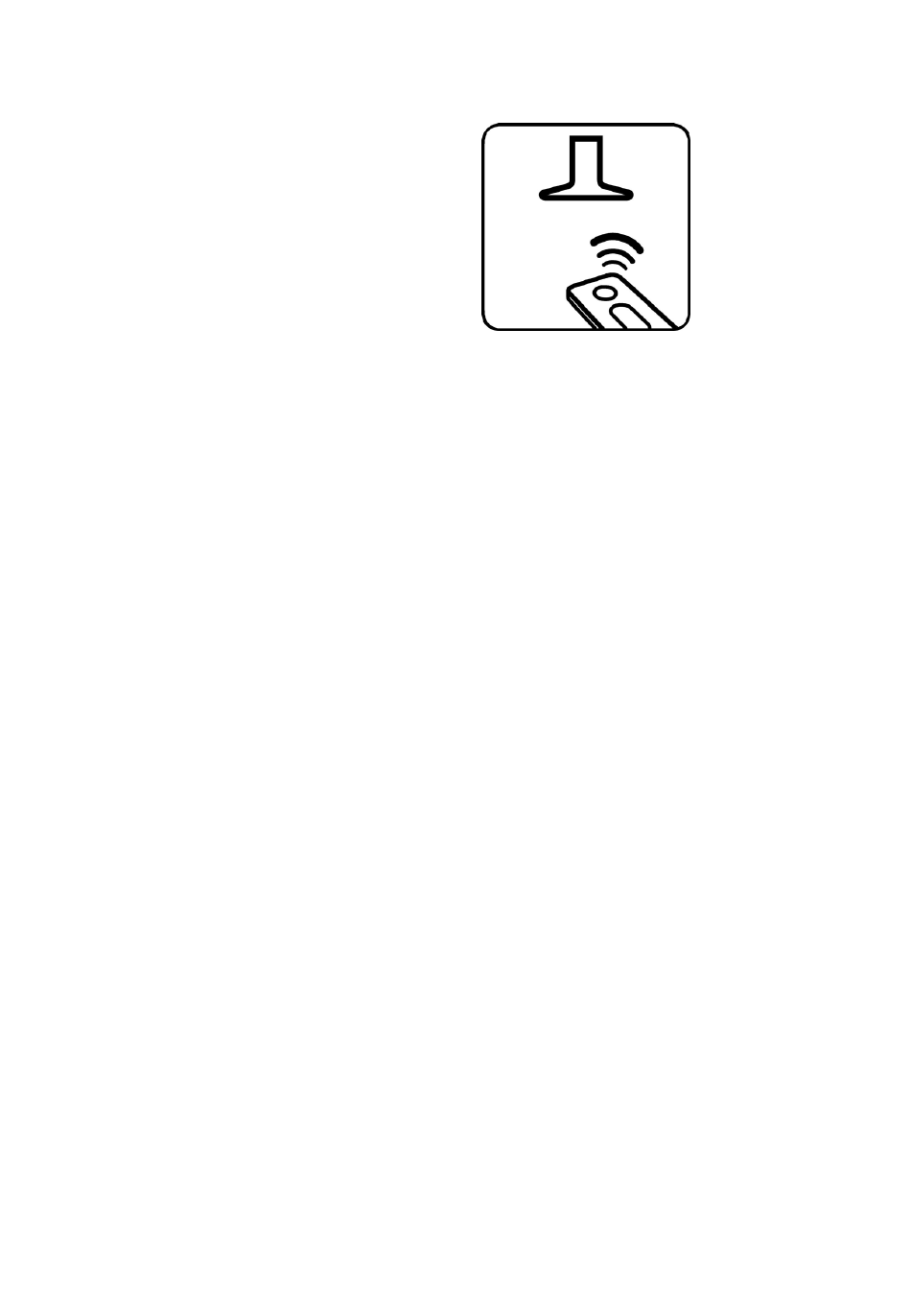

Dette produkt er designet til brug med Elicas radiobetjening,
leveret sammen med produktet eller til salg som adskilt
ekstraudstyr.
For at styre emhætten ved brug af radiobetjeningen, er det
nødvendigt at gennemføre tilknytningsproceduren.
PAS PÅ!
For at starte, skal emhætten frakobles og igen tilkobles el-
nettet, og tilknytningsproceduren skal gennemføres inden for
første minut i løbet af strømforsyningen.
Læs anvisningerne,
radiobetjeningen,
tilknytningen og korrekt brug er anført.
Funktionsfejl
Emhætten fungerer ikke
Kontroller følgende:
• At der ikke er strømsvigt
• At der er indstillet en bestemt hastighed.
• Om den røde reset-tast over filtrene i emhætten er
trykket.
Emhætten renser ikke luften korrekt.
Kontroller følgende:
• At den valgte motorhastighed er tilstrækkelig til
mængden af røg og damp
• At kulfilteret ikke er slidt .
48
der er leveret
hvor alle oplysningerne
sammen med
angående
