prístupnom mieste aj s namontovaným odsávačom pár)
je k dispozícii elektrická zásuvka.
• Vykonajte všetky potrebné murárske práce (napr.
inštalácia elektrickej zásuvky).
Odsávač pary je vybavený upevňovacími klinmi vhodnými pre
väčšinu typov stien/stropov. Jednako je nevyhnutné poradiť sa
s kvalifikovaným technikom, aby vám schválil spôsobilosť
materiálov na základe akého typu je stena/strop. Stena/strop
musí byť dostatočne mohutná, aby udržala hmotnosť
odsávača pary.
Identifikujte na strope jeden orientačný bod vzhľadom na
presný stred inštalácie odsávača pár (pozri obr.1), vyznačiť si
odkazové body pre diery, ktoré bude potrebné vyvŕtať podľa
rozmerov uvedených na obr. 2.
Vyvŕtajte diery v strope pomocou vhodného špirálového vrtáka
s priemerom 8mm a vložte hmoždinky, ktoré sú priložené
v dodávke..
Priblížte odsávač pary k stropu a vykonajte elektrické
pripojenie.
Otvorte panel z nerezovej ocele umiestnený na spodnej
strane výrobku, kde sú umiestnené štyri lampy pre osvetlenie.
Otvorenie panelu vykonáte potiahnutím strany, ktorá
zodpovedá mriežke výpustu vzduchu. (obr. 3).
Počas otvárania, sprevádzajte panel s rukami.
Po otvorení panelu môžete pristúpiť k protitukovému filtru a po
odstránení protitukového filtra, pôsobením na príslušnú
rukoväť, môžete sa dostať k sídlu uhlíkového filtra (obr. 4).
Umiestnite odsávač pár na stanovenú polohu a pripevnite ju
pomocou priložených skrutiek, viď. obr. 5.
Umiestnite uhlíkový filter do svojho sídla, ako je to znázornené
na obrázku 6.
Znovu uložte protitukový filter, ktorý ste predošle odstránili
a zatvorte oceľový panel.
Aby ste mohli zavrieť panel, stačí ho priviesť do vodorovnej
polohy, až kým sa uzáver automatický nezahákuje.
Činnosť

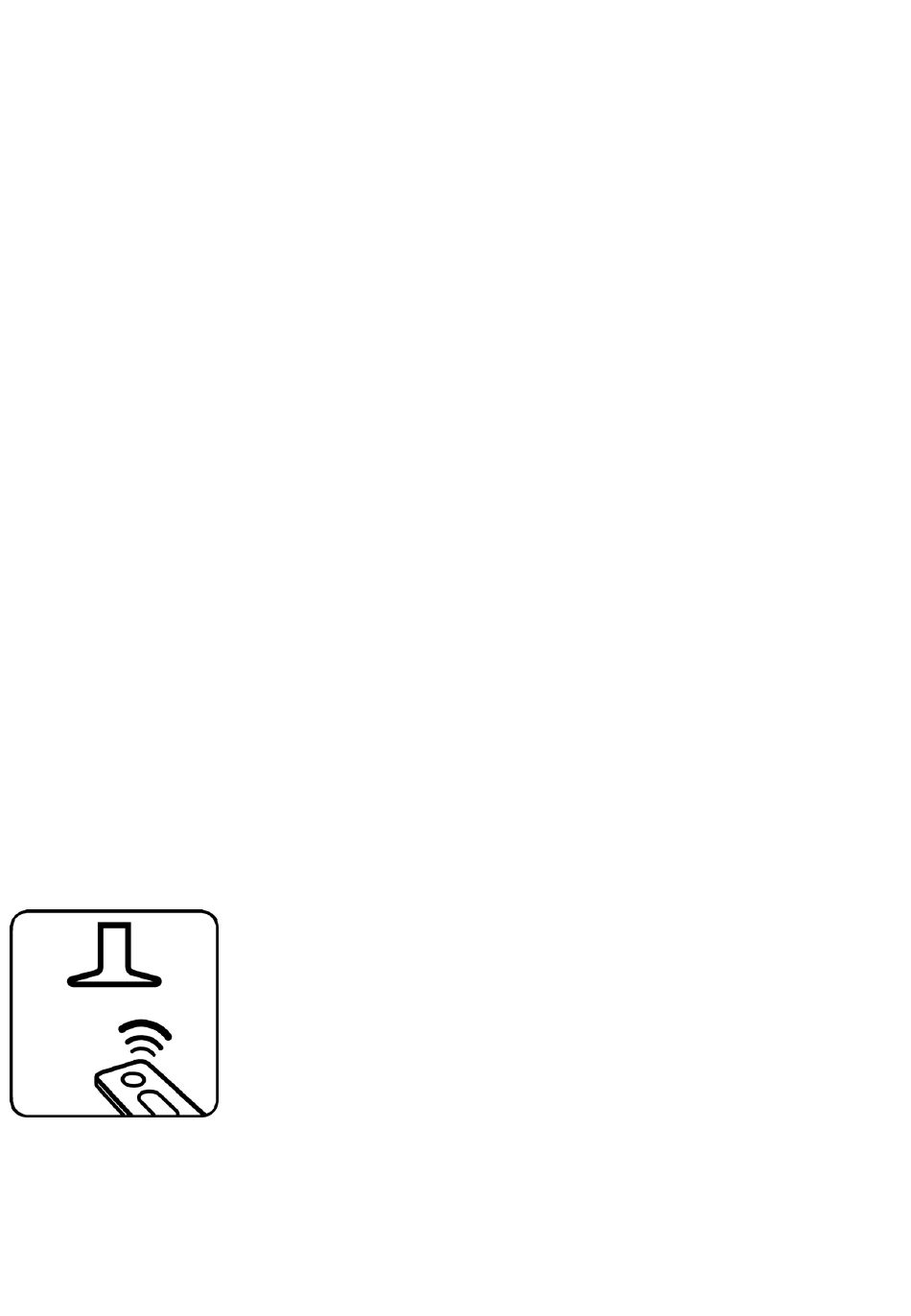

Obr. 7
Tento výrobok je určený na prevádzku s rádiovým ovládaním
Elica, vo výbave s výrobkom alebo sa dá kúpiť samostatne
ako nepovinná výbava.
Aby ste odsávač pár mohli ovládať prostredníctvom rádiového
diaľkového ovládania, je potrebné vykonať postup pripojenia.
POZOR!
Na začiatku je potrebné odpojiť a znova pripojiť odsávač pár k
elektrickej sieti a vykonať postup pripojenia do prvej minúty
napájania.
Prečítajte si pokyny vo výbave rádiového diaľkového
ovládania, kde sú uvedené všetky informácie pre jeho
pripojenie a pre správne použitie.
Poruchy funkčnosti
Odsávač pary nefunguje
Uistiť sa, že:
• Nedošlo k výpadku prúdu
• Bola efektívne zvolená určitá rýchlosť.
• Červené tlačidlo resetu, umiestnené nad filtrami vo vnútri
odsávača pary, je stlačené.
Odsávač pary má slabý výkon
Uistiť sa, či:
• Zvolená rýchlosť motora je dostatočná pre množstvo
nachádzajúcich sa dymov a pár.
• Uhlíkový filter nie je opotrebovaný.
Údržba
Čistenie
Pri čistení je treba použiť VÝLUČNE látku navlhčenú
neutrálnymi tekutými čistiacimi prostriedkami.
NEPOUŽÍVAJTE ŽIADNE NÁSTROJE ALEBO POMOCKY
NA ČISTENIE. NEPOUŽÍVAJTE ALKOHOL!
Protitukový filter
Udržuje častice tukov pochádzajúcich z varenia.
Musí byť čistený jedenkrát za mesiac s nedráždivými
čistiacimi prostriedkami, ručne alebo v umývačke riadu
s nízkou teplotou a s krátkym umývacím cyklom.
Umývaním v umývačke riadu, protitukový kovový filter môže
vyblednúť, ale jeho filtračné vlastnosti sa tým vôbec
nezmenia.
Uhoľný filter (iba pre filtračnú verziu)
Udržuje nepríjemné zápachy pochádzajúce z varenia.
Nasýtenie filtra s uhlíkom nastane po viac či menej dlhom
užívaní, tj. závisí na type kuchyne a pravidelnom čistení filtra
proti mastnotám. V každom prípade je nutné nahradiť filter
približne raz za 4 mesiace. NEMÔŽE byť umývaný alebo
regenerovaný.
Výmena žiaroviek
Odsávač pary je vybavený systémom osvetlenia založenom
na technoloógii LED.
Kontrolky LED zaručujú optimálne osvetlenie, trvanie až 10
krát dhlhšie ako tradičné žiarovky a umožňujú ušetriť 90%
elektrickej energie.
Pre výmenu, obrátiť sa na technický servis.
