Atenção! A substituição do cabo de alimentação deve ser
efetuada pelo serviço de assistência técnica autorizado de
modo a prevenir qualquer risco.
Montagem
Este tipo de exaustor deve ser fixado ao tecto.
Produto com peso excessivo. A movimentação e a
instalação do exaustor devem ser feitas por pelo menos
duas ou mais pessoas.
Antes de iniciar a instalação:
• Verificar que o produto adquirido tenha dimensões
adequadas para a área escolhida de instalação.
• Verificar que dentro da coifa não haja (por motivos de
transporte) materiais extras (por exemplo envelopes com
parafusos (*), garantias (*) etc.), eventualmente tirar e
conservar.
• Se possível desconectar e deslocar a instalação solta ou
fazer correr o vidro abrindo-o de modo a acessar mais
facilmente a parede na parte traseira. Caso contrário,
colocar uma cobertura espessa e protetiva sobre a
bancada e o plano de cozimento para protegê-los contra
danos ou entulho. Selecionar uma superfície plana para
montar a unidade. Cobrir tal superfície com uma
cobertura de proteção e colocar em seu interior todas as
partes da coifa e as ferramentas.
• Além disso, verificar que nas proximidades da área de
instalação da coifa (em área acessível também com a
coifa montada) uma tomada elétrica se encontre a
disposição.
• Executar todos os trabalhos de alvenaria necessários
(por ex: instalação de uma tomada elétrica).
O exaustor é fornecido com buchas de fixação adequadas
para a maior parte das paredes/tetos. No entanto é
necessário que um técnico qualificado faça sua instalação. A
parede/teto deve ser suficientemente robusta para suportar o
peso do exaustor.
Localizar no teto, uma referência a respeito ao centro exato
da instalação do exaustor (ver fig. 1), e, em seguida, traçar as
referências para os furos a serem feitos de acordo com as
dimensões indicadas na fig.2 .
Faça os furos no teto (sólido) usando uma broca helicoidal
adequada com um diâmetro de 8 milímetros e inserir as
buchas fornecidas em dotação.
Aproximar o exaustor ao teto e fazer a conexão elétrica.
Abra o painel de aço inoxidável, situado na parte inferior do
produto, onde estão colocadas as quatro lâmpadas de
iluminaçāo.
A abertura do painel vem feita puxando no lado
correspondente à grelha de saída de ar. (fig. 3).
Acompanhar o painel com as mãos durante a abertura.
Após a abertura do painel, é possível acessar o filtro de
gordura, e, após a remoção do filtro de gordura , atuando na
alça apropriada, é possível atingir a sede do filtro de carvão
(fig. 4) .
Colocar o exaustor na posição estabelecida e fixá-lo com os
parafusos fornecidos, ver fig. 5.
Posicionar o filtro de carvão na própria sede, como mostrado
na figura 6.
Repor o filtro de gordura retirado anteriormente, e fechar o
painel de aço.
Para fechar o painel, é suficiente trazê-lo de volta em posição
horizontal até que ocorra o engate automático da fechadura.
Funcionamento

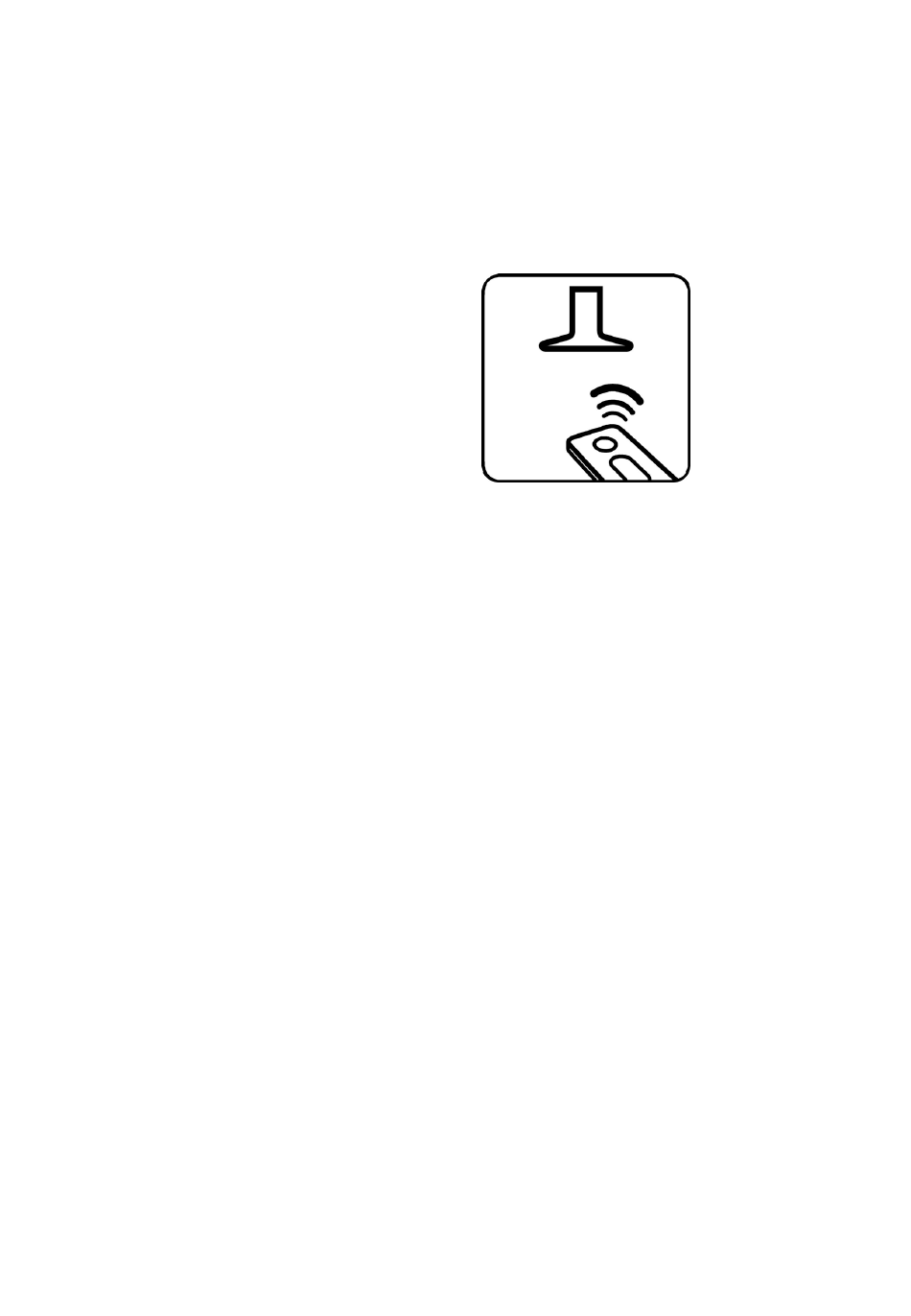

Fig. 7
Este produto está
radiocomando Elica, é fornecido com o produto ou pode ser
adquirido em separado como opcional.
Para poder controlar o exaustor através do radiocomando é
necessário executar o procedimento de associação.
ATENÇÃO!
Para iniciar é necessário desligar e voltar a ligar o exaustor à
rede elétrica e executar o procedimento de associação no
primeiro minuto de alimentação.
Ler as instruções fornecidas com o radiocomando onde são
fornecidas todas as informações para a sua associação e
utilização correta.
Anomalias de funcionamento
A coifa não funciona
Verifiquem que:
• Não haja um blackout de corrente.
• Tenha sido efetivamente selecionada uma certa
velocidade.
• O botão de reset vermelho localizado acima dos filtros
dentro do exaustor, seja pressionado.
A coifa tem uma prestação insuficiente
Verifiquem que:
• A velocidade motor selecionada seja suficiente para a
quantidade de fumos e de vapores presentes
• O filtro carvão não seja desgastado.
