Attentie! De voedingskabel moet door de bevoegde
technische assistentie dienst worden vervangen om ieder
risico te voorkomen.
Montage
Dit type afzuigkap dient aan het plafond te worden bevestigd.
Aangezien dit apparaat zwaar is, dient het door minstens
twee of meer personen verplaatst en geïnstalleerd te
worden.
Voor de installatie:
• Controleer of het aangeschafte product, qua afmetingen,
geschikt is voor de gekozen installatie plaats.
• Controleer of er, voor het vervoer, in de afzuigkap
voorwerpen zijn geplaatst (bijvoorbeeld zakjes met
schroeven (*), garantiebewijs (*) enz.), indien deze
voorwerpen aanwezig zijn haal ze eruit en bewaar ze
goed.
• Indien mogelijk, ontkoppel en verwijder de meubelen
onder en rond de installatie ruimte om de achterwand /
het plafond gemakkelijker te bereiken. Indien niet
mogelijk alle betreffende onderdelen afdekken om deze
te beschermen. Kies een vlak oppervlak plaats een
afscherming en zet hierop de wasemkap en de
meegeleverde onderdelen.
• Controleer tevens of er in de buurt van de installatie
ruimte (op een, ook met gemonteerde kap, goed
bereikbare plaats) een stopcontact aanwezig is.
• Voer alle nodige werkzaamheden op de muur uit (bijv.:
een elektriciteitsstopcontact).
Er worden muurpluggen meegeleverd om de afzuigkap stevig
aan de meeste muren/plafonds te kunnen bevestigen.
Uiteraard moet de gekwalificeerde installatiemonteur zich
ervan verzekeren dat het gebruikte materiaal geschikt is voor
het betreffende type muur/plafond. Muur of plafond moeten
sterk genoeg zijn om het gewicht van de afzuigkap te kunnen
houden.
Geen tegels, voegspecie of siliconenkit aanbrengen tegen of
onder dit toestel. Alleen opbouwmontage.
Kies op het plafond een centraal verwijspunt om de
wasemkap te plaatsen (zie fig.1), teken de gaten volgens de
waarden aangegeven in fig. 2.
Maak de gaten in het plafond met een boorpunt van 8mm en
steek de meegeleverde muurpluggen in.
Breng de wasemkap bij het plafond en maak de elektrische
aansluiting.
Maak het roestvrij stalen paneel aan de onderzijde van de
wasemkap, waar de vier lampen zijn ondergebracht, open.
Het paneel wordt geopend door aan de zijde van het
luchtafvoer rooster te trekken. (fig. 3).
Tijdens het openen van het paneel hou het met de handen
vast.
Door het paneel te openen wordt het vetfilter bereikt en. Door
het vetfilter met de betreffende hendel te verwijderen, wordt
het koolstoffilter bereikt (fig. 4)
Plaats de wasemkap in de vooraf vastgestelde stand en
bevestig hem door middel van de meegeleverde schroeven,
zie fig. 5.
Plaats het koolstoffilter weer terug op zijn plaats, zoals
aangegeven in figuur 6.
Plaats het vooraf verwijderde vetfilter terug en sluit vervolgens
weer het roestvrij stalen paneel.
Om het paneel weer te sluiten breng het in horizontale stand
totdat het automatisch dicht gaat.
Werking

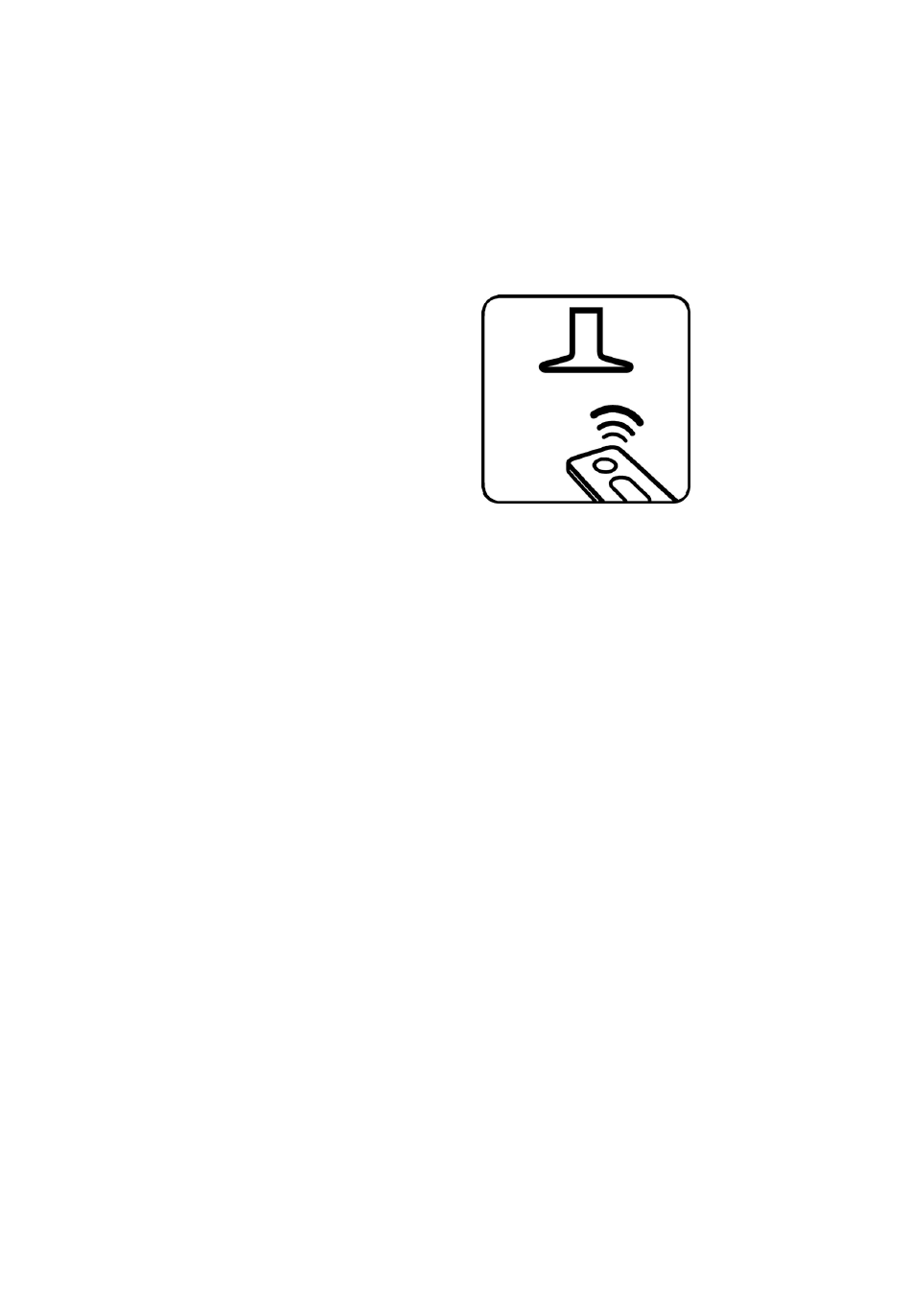

Afb.7
Dit product is ingesteld om te werken met de
afstandsbediening Elica die bij het product geleverd wordt of
afzonderlijk als optie aangekocht kan worden.
Om de afzuigkap door middel van de afstandsbediening te
kunnen bedienen, moet de koppelprocedure worden
uitgevoerd.
LET OP!
Om te starten, moet de afzuigkap worden ontkoppeld en weer
worden aangesloten op het elektriciteitsnet en moet de
koppelprocedure vervolgens binnen de eerste minuut van
voeding worden uitgevoerd.
Lees de bij
gebruiksaanwijzing die alle informatie bevat voor de koppeling
en het correcte gebruik.
Werkingsdefecten
De kap functioneert niet
Controleer of:
• Er geen stroom black-out is
• er een zuigkracht geselecteerd is.
• de rode reset knop boven de filters binnen de kap
ingedrukt is.
De kap heeft een laag rendement
Controleer of:
• De geselecteerde snelheid van de motor volstaat voor de
afgegeven hoeveelheid rook en voor de aanwezige
dampen.
• Het koolstoffilter niet versleten is .
