9| Maße und Anschlüsse

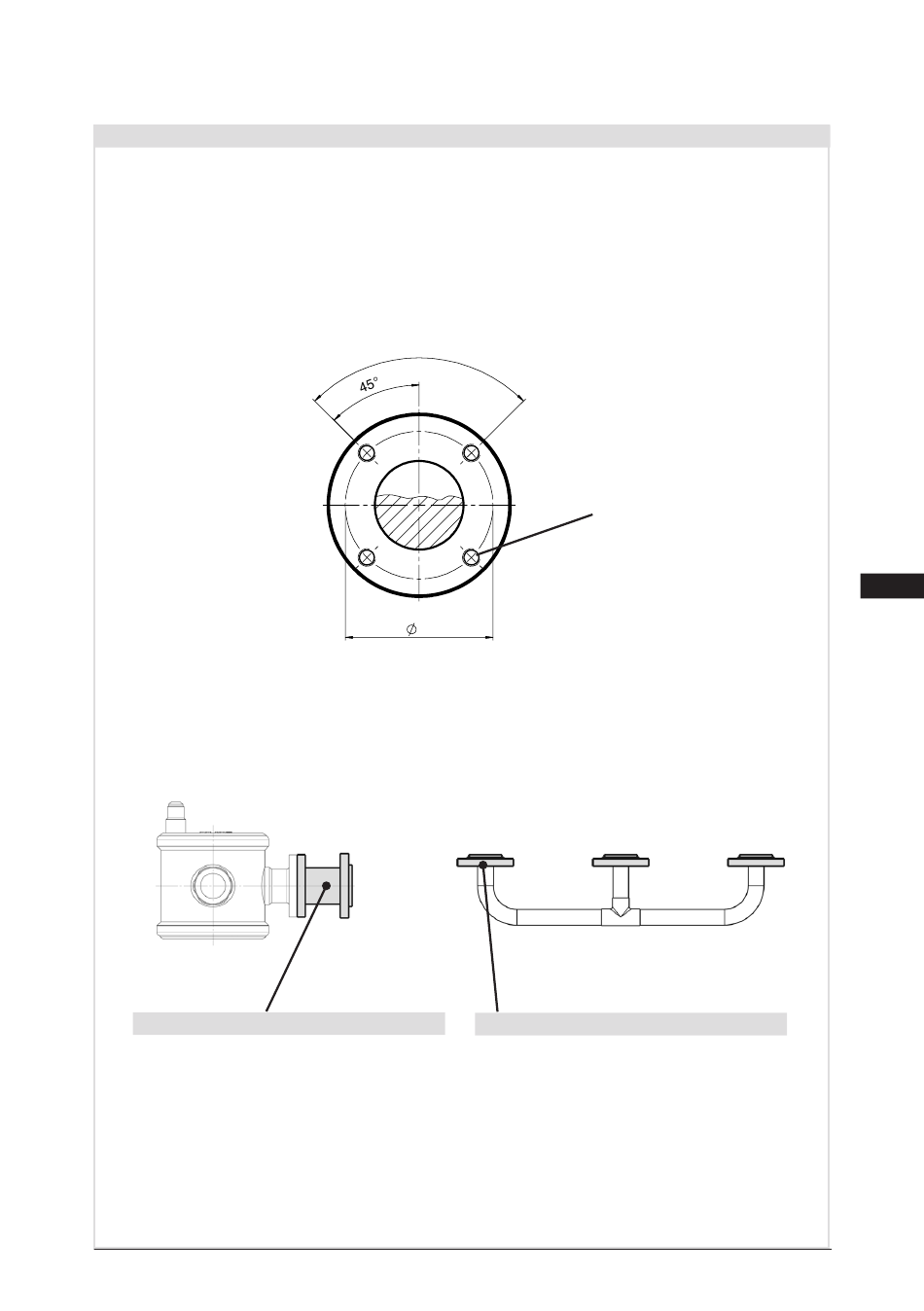

9.1 Ansicht X, Y
•
Ölschauglas
•
Anschlußmöglichkeit für Verbundbetrieb
Position Ansicht X:
F2, F3, F4, F5, F14, F16
Ölschauglas 4-Loch
Anschlußmöglichkeiten
Betrieb mit Ölspiegelregulator
Art.Nr. *097B80462
Bock Adapter für Ölspiegelregulator,
passend für Fabrikate ESK, AC+R, CARLY.
3-Loch Befestigung ölspiegelregulator-
seitig
4-Loch Befestigung verdichterseitig
* Bitte um Beachtung, dass die ehemaligen Bock ref. Nummern ohne 097B
© Danfoss | Climate Solutions | 2023.07
Position Ansicht Y:
F14, F16
Optionale Anbaumöglichkeit für zwei weitere
Ölschaugläser (nur als Erstausrüstung möglich)
90°
50
mm
Betrieb mit gemeinsamer
Öl- Gasausgleichsleitung
Beispiel: 3 Verdichter im Verbund
Art.Nr. *097B80463
Bock Adapter für Öl-Gasausgleich,
einfache Ausführung,
Stahl-Stutzen 4-Loch für Rohr-Ø 35 mm,
passend für alle Schauglaspositionen.
Pro Verdichter 1 Stück erforderlich.
4 x M6, 10 mm tief
sind
Abb. 32
AQ449946687878de-000201| 31
