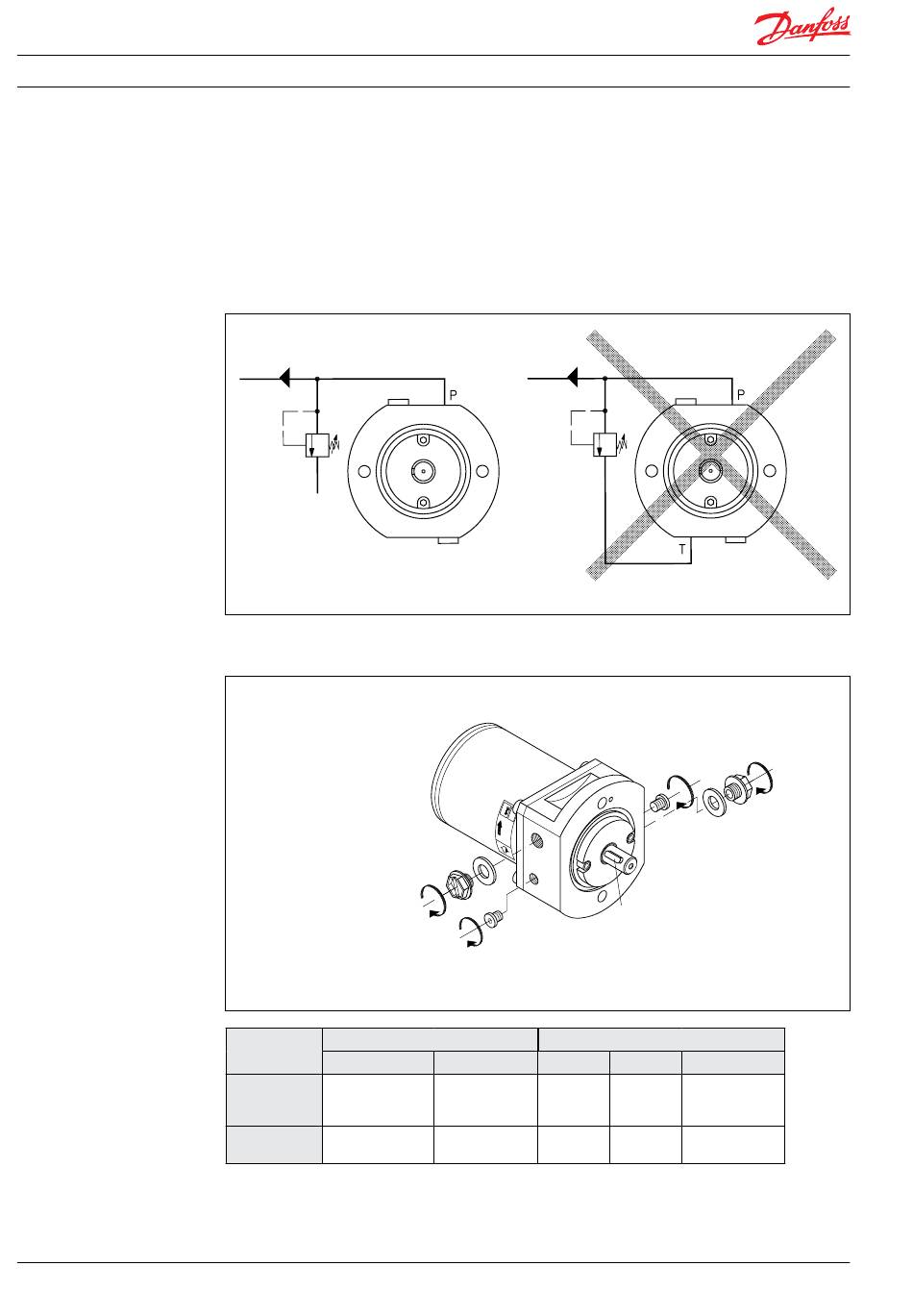

3.4 Schutz vor zu hohem Druck

Schützen Sie die Pumpe mit einem Sicherheits-
ventil oder einem Bypass-/Druckbegrenzungs-
ventil auf der Druckseite vor zu hohem Druck.
Das Ventil sollte so nah wie möglich an der
Pumpe montiert werden. Die Öffnungseigen-
schaften des Ventils dürfen nicht zu Spitzen-
drücken über 200 barg (2900 psig) führen.
P Druck
T Tank
3.5 Anschlüsse
I: Einlass
O: Auslass
C: Entlüftungsverschraubungen
D: Passfeder 5 x 5 x 20 mm, DIN 6885
APP 0.6 - 1.0
O
Gewinde-
G 1/2 x 13
größe
Max. 65 Nm
Drehmoment
48 (ft lbf)
Die empfohlenen Drehmomente gelten für Dichtungsringe aus Stahl mit einem Gummidichtelement.
Victaulic® ist eine eingetragene Marke von Victaulic.
Die Entlastungsleitung des Druckbegrenzungs-
ventils darf nicht direkt an die Saugleitung der
Pumpe angeschlossen werden. Er muss direkt
an den Speicher angeschlossen werden.
O
C
APP 1.5 - 2.5 und APP 3.0 - 3.5
I O
G 1/2 x 13 G 3/4 x 16
65 Nm 90 Nm
48 (ft lbf) 66 (ft lbf)
180R9065 | 521B0733 | DKCFN.PI.013.C9.03
I
C
D
I C
M6
G 3/4 x 16 Innensechskant
5 mm
90 Nm 5 Nm
66 (ft lbf) 3,5 (ft lbf)
