4| Montage Verdichter

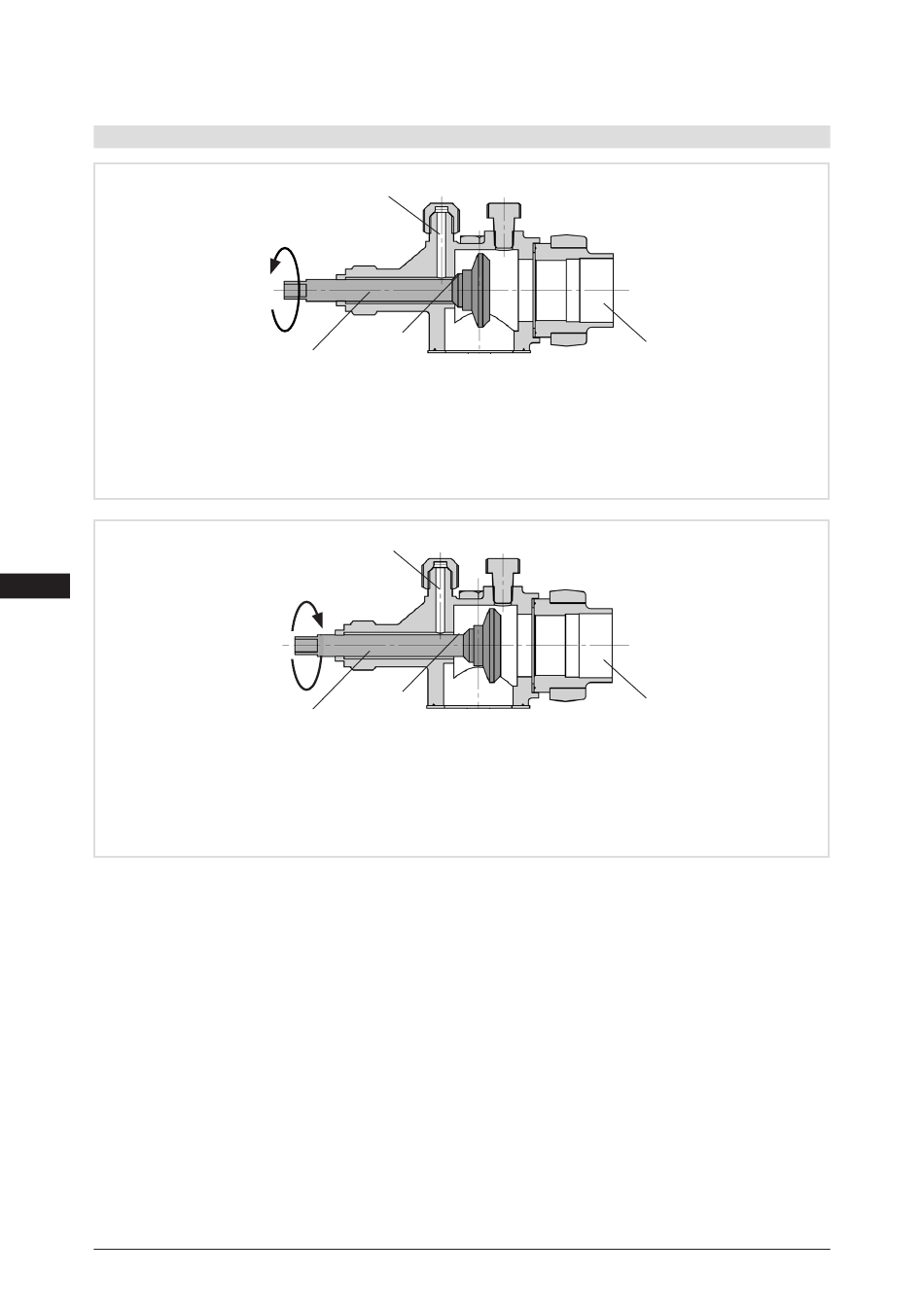

4.8 Funktionsweise der absperrbaren Serviceanschlüsse
Öffnen des Absperrventils:
Spindel: nach links (gegen den Uhrzeiger) bis zum Anschlag aufdrehen.
—> Absperrventil voll geöffnet / Service-Anschluss geschlossen.
Der nicht absperrbare Anschluss ist für Sicherheitseinrichtungen vorgesehen.
D
GB
F
Ru
Öffnen des Serviceanschlusses
Spindel: ½ - 1 Umdrehung nach rechts drehen (im Uhrzeigersinn).
—> Service-Anschluss geöffnet / Absperrventil geöffnet.
Der nicht absperrbare Anschluss ist für Sicherheitseinrichtungen vorgesehen.
Nach betätigen der Spindel generell die Spindelschutzkappe wieder montieren und mit 14-16 Nm
anziehen. Diese dient im Betrieb als zweites Dichtelement.
14 | AQ449946687878de-000201
Serviceanschluss
geschlossen
Anschluss
Spindel
gesperrt
Serviceanschluss
geöffnet
Anschluss
Spindel
offen
Rohranschluss
Abb. 18
Rohranschluss
Abb. 19
© Danfoss | Climate Solutions | 2023.07
