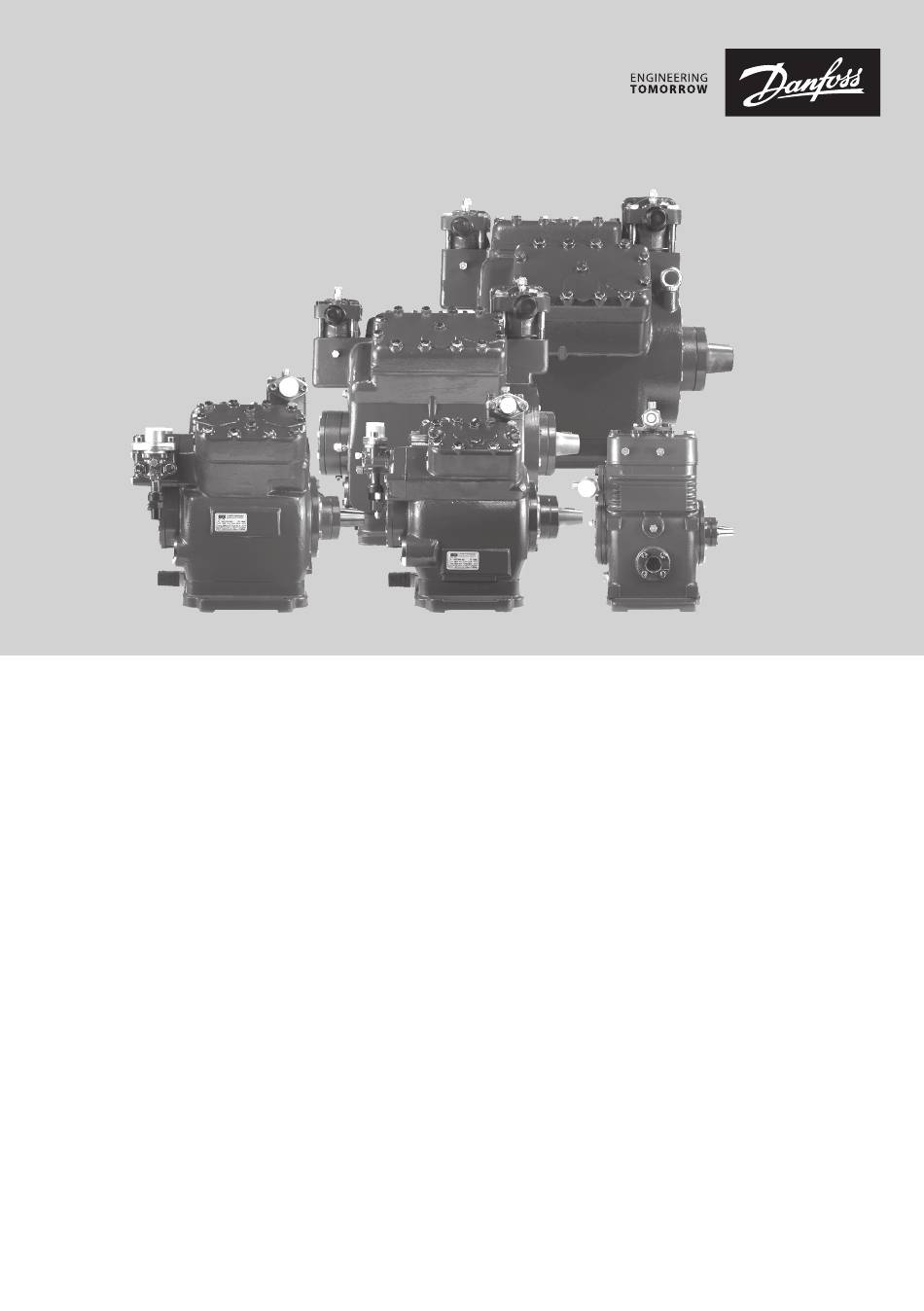

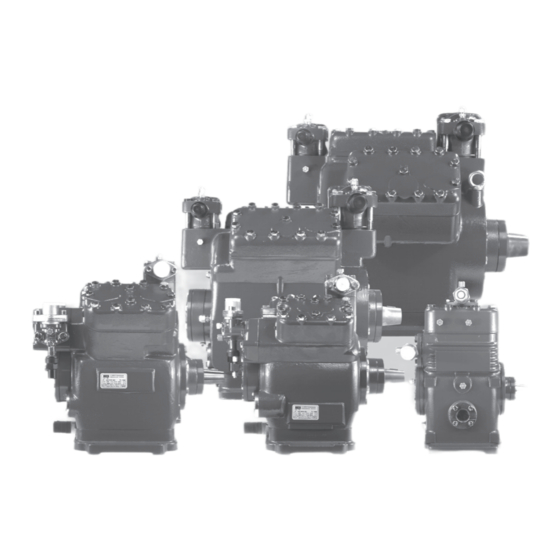

- Seite 1 BOCK F/F-NH ® Betriebsanleitung Operating guide Руководство по эксплуатации Guide d’utilisation...
- Seite 3 BOCK F/F-NH ® Betriebsanleitung F2, F3 F2 NH3, F3 NH F4, F5 F4 NH3, F5 NH F14/1166, F14/1366 F14/1166 NH , F14/1366 NH F16/1751, F16/2051 F16/1751 NH , F16/2051 NH FX2, FX3 FX4, FX5 FX14/1166, FX14/1366 FX16/1751, FX16/2051 Originalanleitung AQ449946687878de-000201...
-
Seite 4: Zu Dieser Anleitung
Verletzungen oder Tod führen. Beachten Sie die Sicherheitshinweise in dieser Anleitung. Diese Anleitung ist zusammen mit der Anlage, in die der Verdichter eingebaut wird, an den Endkun- den weiterzugeben. © Danfoss | Climate Solutions | 2023.07 2 | AQ449946687878de-000201... -
Seite 5: Inhaltsverzeichnis
6.2 Auszuführende Arbeiten 6.3 Ersatzteilempfehlung/Zubehör 6.4 Schmierstoffe / Öle 6.5 Ausserbetriebnahme Technische Daten F2-F16 Technische Daten F2 NH -F16 NH Maße und Anschlüsse F 10 Maße und Anschlüsse F NH 11 Einbauerklärung © Danfoss | Climate Solutions | 2023.07 AQ449946687878de-000201| 3... -
Seite 6: Sicherheit
Sowie Berufe mit vergleichbarer Ausbildung, die dazu befähigen, Anlagen der Kälte- und Klimatechnik zusammenzubauen, zu instal- lieren, zu warten und zu reparieren. Es müssen auszuführende Arbeiten beurteilt und mögliche Gefahren erkannt werden können. © Danfoss | Climate Solutions | 2023.07 4 | AQ449946687878de-000201... -
Seite 7: Allgemeine Sicherheitshinweise
Es dürfen nur die in dieser Anleitung angegebenen Kältemittel verwendet werden. Jegliche andere Nutzung des Verdichters ist unzulässig! WARNUNG! Der Verdichter darf nicht in explosionsgefährdeten Bereichen eingesetzt werden! © Danfoss | Climate Solutions | 2023.07 AQ449946687878de-000201| 5... -
Seite 8: Produktbeschreibung
Ölvolumen durch erhöhte Bodenplatte Spezielle Ölfüllung für NH : Fuchs Reniso KC 68 F2, F3 Druckabsperrventil Zylinderdeckel Ventilplatte Saugab- sperrventil Gleitringdichtung Wellenende Ölschauglas Verdichtergehäuse Bodenplatte Abb. 1 Maße und Anschlüsse finden Sie im Kapitel 9 © Danfoss | Climate Solutions | 2023.07 6 | AQ449946687878de-000201... -
Seite 9: Typschild
F4, F5 Druckabsperrventil Zylinderdeckel Saugab- sperrventil Ventilplatte Gleitringdichtung Wellenende Verdichtergehäuse Typschild Bodenplatte Abb. 2 F14, F16 Druckabsperrventil Saugab- sperrventil Transportöse Zylinderdeckel Transportöse Ventilplatte Gleitringdichtung Wellenende Verdichtergehäuse Bodenplatte Lecköl-Ablaßschlauch Abb. 3 Maße und Anschlüsse finden Sie im Kapitel 9 © Danfoss | Climate Solutions | 2023.07 AQ449946687878de-000201| 7... -
Seite 10: Typschild (Beispiel)
Werkseitig eingefüllte Ölsorte 2.3 Typschlüssel (Beispiel) F 14 1166 NH Ausführung Hubraum ² Baugröße Ölfüllung ¹ Baureihe ¹ X - Esterölfüllung (HFKW-Kältemittel R134a, R404A/R507, R407C) ² Angaben nur bei F14, F16 © Danfoss | Climate Solutions | 2023.07 8 | AQ449946687878de-000201... -
Seite 11: Einsatzbereiche F, F-Nh
Ölstand bei Über- oder Unterfüllung sind min. Ölstand schwere Verdichterschäden möglich! Abb. 5 3.3 Ölfüllung NH Werkseitig werden die Verdichter mit folgender Ölsorte befüllt: - für R717: Fuchs Reniso KC 68 © Danfoss | Climate Solutions | 2023.07 AQ449946687878de-000201| 9... -
Seite 12: Einsatzgrenzen
700 - 1800 ¹/ F2 NH , F3 NH 960 - 1500 ¹/ F4 NH , F5 NH 500 - 1500 ¹/ F14 NH , F16 NH : 700 - 1500 ¹/ © Danfoss | Climate Solutions | 2023.07 10 | AQ449946687878de-000201... -
Seite 13: Montage Verdichter
Verdichter und Antriebsmotor müssen grundsätzlich starr und bevorzugt auf gemeinsamen Grundrahmen montiert werden. Fachgerechte Verdichteraufstellung und Montage des Riemenantriebs sind Abb. 12 entscheidend für den Laufkomfort, die Betriebssicherheit und die Lebens- dauer des Verdichters. © Danfoss | Climate Solutions | 2023.07 AQ449946687878de-000201| 11... -
Seite 14: Maximal Zulässige Schräglage
Rohrleitungen fachgerecht verlegen. Um Riss- und Bruchgefahr der Rohrleitungen durch starke Schwingungen zu vermeiden, sind geeignete Schwingungskompensatoren vorzusehen. Sorgen Sie für eine ordnungsgemäße Ölrückführung. Halten Sie die Druckverluste so gering wie möglich. © Danfoss | Climate Solutions | 2023.07 12 | AQ449946687878de-000201... -
Seite 15: Verlegen Von Saug- Und Druckleitung
Vor dem Öffnen oder Schließen des Absperrventils lösen Sie die Ventilspindelabdichtung um ca. ¼ Umdrehung entgegen dem Uhrzeigersinn. Nach dem Betätigen des Absperrventils ziehen Sie die Ventilspindelabdichtung im Uhrzeigersinn wieder an. lösen anziehen Ventilspindelabdichtung Abb. 16 Abb. 17 © Danfoss | Climate Solutions | 2023.07 AQ449946687878de-000201| 13... -
Seite 16: Funktionsweise Der Absperrbaren Serviceanschlüsse
—> Service-Anschluss geöffnet / Absperrventil geöffnet. Der nicht absperrbare Anschluss ist für Sicherheitseinrichtungen vorgesehen. Nach betätigen der Spindel generell die Spindelschutzkappe wieder montieren und mit 14-16 Nm anziehen. Diese dient im Betrieb als zweites Dichtelement. © Danfoss | Climate Solutions | 2023.07 14 | AQ449946687878de-000201... -
Seite 17: Antrieb
- Riemenvorspannung nach Einlaufzeit prüfen. Direktantrieb mit Wellenkupplung: Der Direktantrieb durch Wellenkupplungen verlangt eine exakte Ausrichtung von Verdichter- und Motorwelle zueinander. Verwenden Sie die Bock Wellenkupplungen „WK“ und beachten Sie die beiliegenden Einbau- vorschriften. © Danfoss | Climate Solutions | 2023.07 AQ449946687878de-000201| 15... -
Seite 18: Ölsumpfheizung
Motorschützes an einen getrennten Strompfad anschließen. Ölsumpfheizung: 230 V – 1 – 50/60Hz, IP65 Elektrische Leistung (Watt) INFO! Gleiche Elektrische Leistung auch bei NH Verdichtern WARNUNG! Der Anschluss an den Strompfad der Sicherheits-Steuerkette ist nicht zulässig ! © Danfoss | Climate Solutions | 2023.07 16 | AQ449946687878de-000201... -
Seite 19: Inbetriebnahme
Entlasten Sie den Verdichter von seinem Druck. Öffnen Sie das Saug- und das Druckabsperrventil. Evakuieren Sie mit der Vakuumpumpe auf der Saug- und der Hochdruckseite. Am Ende des Evakuiervorgangs soll das Vakuum < 1,5 mbar bei abgeschalteter Pumpe betragen. Wiederholen Sie diesen Vorgang gegebenenfalls mehrmals. © Danfoss | Climate Solutions | 2023.07 AQ449946687878de-000201| 17... -
Seite 20: Kältemittelfüllung
Der komplette Kältekreislauf muss fachgerecht und innen sauber ausgeführt sein. Starke Stöße und Vibrationen auf die Welle sowie ständiger Taktbetrieb sind zu vermeiden. Bei längerem Stillstand ist ein Verkleben der Dichtflächen möglich. Deshalb Anlage ca. alle 4 Wochen für 10 Minuten in Betrieb nehmen. © Danfoss | Climate Solutions | 2023.07 18 | AQ449946687878de-000201... -
Seite 21: Gleitringdichtung Wechseln
Besonders bei kritischen Anlagen (z.B. mehrere Verdampferstellen) sind Maßnahmen wie der Einsatz von Flüssigkeitsfallen, Magnetventil in der Flüssigkeitsleitung u.a. empfehlenswert. Die Verlagerung von Kältemittel in den Verdichter bei Anlagenstillstand muß unbedingt vermieden werden. © Danfoss | Climate Solutions | 2023.07 AQ449946687878de-000201| 19... -
Seite 22: Wartung
Zusatzeinrichtungen wie Ölsumpfheizung, Druckschalter. Nationale Vorschriften beachten. 6.3 Ersatzteilempfehlung/Zubehör Verfügbare Ersatzteile und passendes Zubehör finden Sie in unserem Verdichterauswahlprogramm unter vap.bock.de sowie auf bockshop.bock.de. Verwenden Sie nur Original Bock Ersatzteile! © Danfoss | Climate Solutions | 2023.07 20 | AQ449946687878de-000201... -
Seite 23: Schmierstoffe / Öle
Umgebung abgelassen werden) und entsorgen es vorschriftsmäßig. Wenn der Verdichter drucklos ist, lösen Sie die Befestigungsschrauben der Absperrventile. Entfernen Sie den Verdichter mit einem geeigneten Hebezeug. Entsorgen Sie das enthaltene Öl vorschriftsmäßig, beachten Sie dabei die gültigen nationalen Vorschriften. © Danfoss | Climate Solutions | 2023.07 AQ449946687878de-000201| 21... -
Seite 24: Technische Daten
7| Technische Daten F2 - F16 © Danfoss | Climate Solutions | 2023.07 22 | AQ449946687878de-000201... -
Seite 25: Technische Daten F2 Nh 3 -F16 Nh
8| Technische Daten F2-NH - F16-NH © Danfoss | Climate Solutions | 2023.07 AQ449946687878de-000201| 23... -
Seite 26: Maße Und Anschlüsse F
9| Maße und Anschlüsse F Verdichtertyp F2 H/D1 4xØ9 ca.255 Abb. 20 Maße in mm Wellenende F2 Scheibenfeder Kegel Abb. 21 Maße in mm Maße für Ansicht X siehe Seite 31 © Danfoss | Climate Solutions | 2023.07 24 | AQ449946687878de-000201... - Seite 27 9| Maße und Anschlüsse F Verdichtertyp F3 D/D1/H 4xØ9 96.5 ca.315 Abb. 22 Maße in mm Wellenende F3 Scheibenfeder Kegel Abb. 23 Maße in mm Maße für Ansicht X siehe Seite 31 © Danfoss | Climate Solutions | 2023.07 AQ449946687878de-000201| 25...
- Seite 28 9| Maße und Anschlüsse F Verdichtertyp F4 ca.305 B DV ca.225 ca.455 Abb. 24 Maße in mm Wellenende F4 Scheibenfeder Kegel Abb. 25 Maße in mm Maße für Ansicht X siehe Seite 31 © Danfoss | Climate Solutions | 2023.07 26 | AQ449946687878de-000201...
- Seite 29 9| Maße und Anschlüsse F Verdichtertyp F5 ca.355 4xØ11 ca.470 Abb. 26 Maße in mm Wellenende F5 Scheibenfeder Kegel Abb. 27 Maße in mm Maße für Ansicht X siehe Seite 31 © Danfoss | Climate Solutions | 2023.07 AQ449946687878de-000201| 27...
- Seite 30 Abb. 28 Maße in mm Maße in () = bei erhöhter Bodenplatte Wellenende F14 Scheibenfeder Kegel Leckölablass- Abb. 29 schlauch Maße in mm Maße für Ansicht X, Y siehe Seite 31 © Danfoss | Climate Solutions | 2023.07 28 | AQ449946687878de-000201...
- Seite 31 Abb. 30 Maße in mm Maße in () = bei erhöhter Bodenplatte Wellenende F16 Scheibenfeder Kegel Leckölablass- Abb. 31 schlauch Maße in mm Maße für Ansicht X, Y siehe Seite 31 © Danfoss | Climate Solutions | 2023.07 AQ449946687878de-000201| 29...
- Seite 32 9| Maße und Anschlüsse F © Danfoss | Climate Solutions | 2023.07 30 | AQ449946687878de-000201...
-
Seite 33: Maße Und Anschlüsse
3-Loch Befestigung ölspiegelregulator- Stahl-Stutzen 4-Loch für Rohr-Ø 35 mm, seitig passend für alle Schauglaspositionen. 4-Loch Befestigung verdichterseitig Pro Verdichter 1 Stück erforderlich. sind * Bitte um Beachtung, dass die ehemaligen Bock ref. Nummern ohne 097B Abb. 32 © Danfoss | Climate Solutions | 2023.07 AQ449946687878de-000201| 31... -
Seite 34: Maße Und Anschlüsse F-Nh3
Verdichtertyp F2 NH H/D1 H/D1 4xØ9 4xØ9 ca.265 ca.265 Abb. 33 Maße in mm Wellenende F2 NH Scheibenfeder Kegel Abb. 34 Maße in mm Maße für Ansicht X siehe Seite 39 © Danfoss | Climate Solutions | 2023.07 32 | AQ449946687878de-000201... -
Seite 35: Maße Und Anschlüsse F Nh
10| Maße und Anschlüsse F-NH Verdichtertyp F3 NH D/D1/H 4xØ9 96.5 ca.345 Abb. 35 Maße in mm Wellenende F3 NH Scheibenfeder Kegel Abb. 36 Maße in mm Maße für Ansicht X siehe Seite 39 © Danfoss | Climate Solutions | 2023.07 AQ449946687878de-000201| 33... - Seite 36 Passung 72636 Frickenhausen Germany www.bock.de ust. Änderungsbeschreibung Zone Änderungs-Nr. Datum Bearb. Gepr. Benzstraße 7 72636 Frickenhausen Germ Kegel Abb. 38 Maße in mm Maße für Ansicht X siehe Seite 39 © Danfoss | Climate Solutions | 2023.07 34 | AQ449946687878de-000201...
- Seite 37 Verdichtertyp F5 NH 4xØ11 4xØ11 ca.470 ca.470 ca.355 ca.355 Abb. 39 Maße in mm Wellenende F5 NH Scheibenfeder Kegel Abb. 40 Maße in mm Maße für Ansicht X siehe Seite 39 © Danfoss | Climate Solutions | 2023.07 AQ449946687878de-000201| 35...
- Seite 38 121.5 4xØ13.5 4xØ13.5 ca.530 ca.530 Abb. 41 Maße in mm Wellenende F14 NH Scheibenfeder Kegel Leckölablass- Abb. 42 schlauch Maße in mm Maße für Ansicht X, Y siehe Seite 39 © Danfoss | Climate Solutions | 2023.07 36 | AQ449946687878de-000201...
- Seite 39 Änderungs-Nr. Bearb. Gepr. Datum Bearb. Gepr. Benzstraße 7 72636 Frickenhausen Benzstraße 7 72636 Frickenhausen Germany www.b Kegel Leckölablass- Abb. 44 schlauch Maße in mm Maße für Ansicht X,Y siehe Seite 39 © Danfoss | Climate Solutions | 2023.07 AQ449946687878de-000201| 37...
- Seite 40 10| Maße und Anschlüsse F-NH © Danfoss | Climate Solutions | 2023.07 38 | AQ449946687878de-000201...
- Seite 41 , F5 NH F14 NH , F16 NH F14 NH , F16 NH Optionale Anbaumöglichkeit für zweites Ölschauglas 4-Loch Ölschauglas (nur als Erstausrüstung möglich) 90° 4 x M6, 10 mm tief Abb. 45 © Danfoss | Climate Solutions | 2023.07 AQ449946687878de-000201| 39...
-
Seite 42: Einbauerklärung
Bock GmbH Bevollmächtigte Person für die Zusammenstellung Alexander Layh und Übergabe von technischen Unterlagen: Benzstraße 7 72636 Frickenhausen, Deutschland Frickenhausen, 04. Januar 2021 i. A. Alexander Layh, Global Head of R&D © Danfoss | Climate Solutions | 2023.07 40 | AQ449946687878de-000201... - Seite 43 © Danfoss | Climate Solutions | 2023.07 AQ449946687878de-000201| 41...
