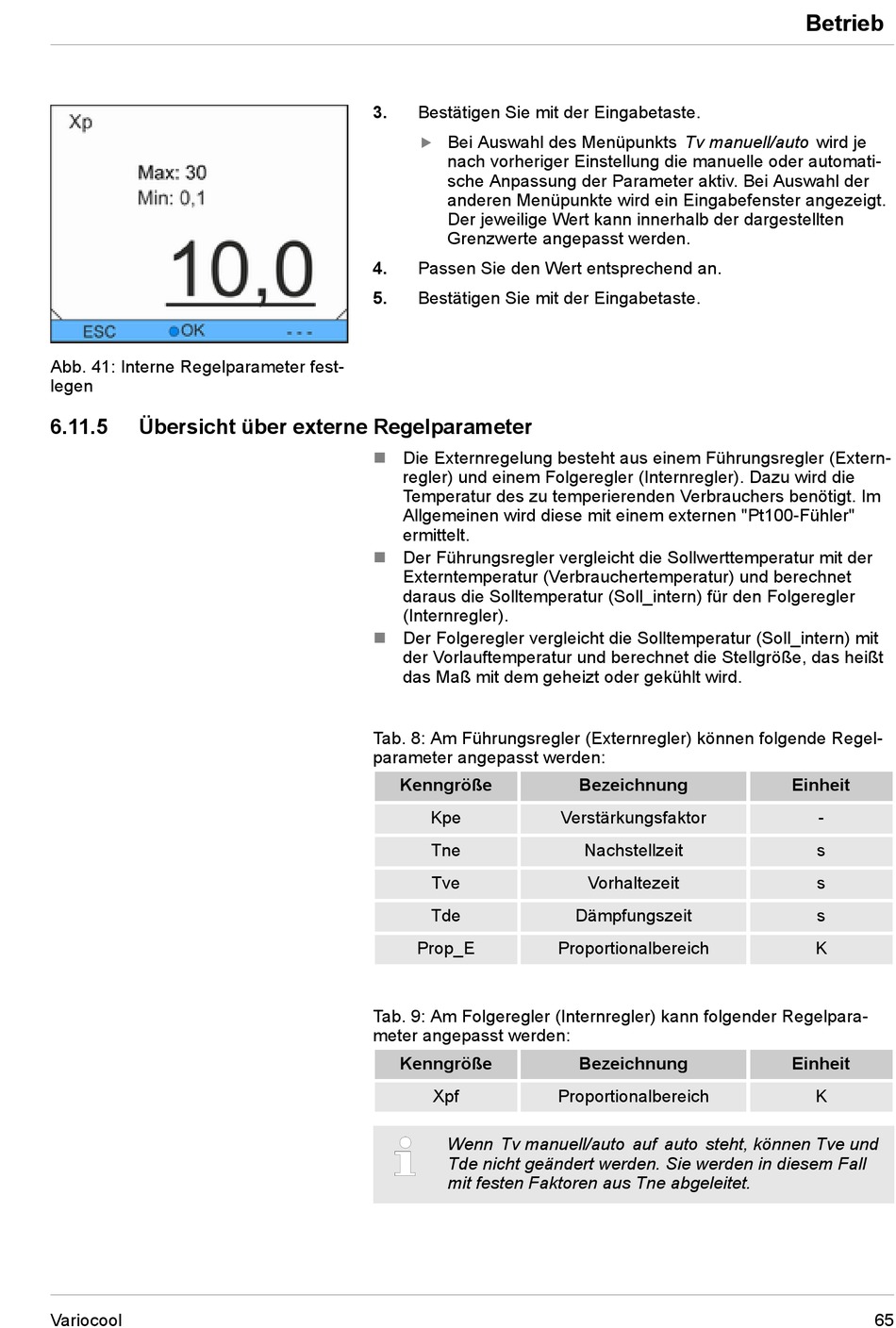

Abb. 41: Interne Regelparameter fest-
legen
6.11.5
Übersicht über externe Regelparameter
Variocool
3.
Bestätigen Sie mit der Eingabetaste.
Bei Auswahl des Menüpunkts Tv manuell/auto wird je
nach vorheriger Einstellung die manuelle oder automati-
sche Anpassung der Parameter aktiv. Bei Auswahl der
anderen Menüpunkte wird ein Eingabefenster angezeigt.
Der jeweilige Wert kann innerhalb der dargestellten
Grenzwerte angepasst werden.
4.
Passen Sie den Wert entsprechend an.
5.
Bestätigen Sie mit der Eingabetaste.
n
Die Externregelung besteht aus einem Führungsregler (Extern-
regler) und einem Folgeregler (Internregler). Dazu wird die
Temperatur des zu temperierenden Verbrauchers benötigt. Im
Allgemeinen wird diese mit einem externen "Pt100-Fühler"
ermittelt.
n
Der Führungsregler vergleicht die Sollwerttemperatur mit der
Externtemperatur (Verbrauchertemperatur) und berechnet
daraus die Solltemperatur (Soll_intern) für den Folgeregler
(Internregler).
Der Folgeregler vergleicht die Solltemperatur (Soll_intern) mit
n
der Vorlauftemperatur und berechnet die Stellgröße, das heißt
das Maß mit dem geheizt oder gekühlt wird.
Tab. 8: Am Führungsregler (Externregler) können folgende Regel-
parameter angepasst werden:
Kenngröße
Kpe
Tne
Tve
Tde
Prop_E
Tab. 9: Am Folgeregler (Internregler) kann folgender Regelpara-
meter angepasst werden:
Kenngröße
Xpf
Wenn Tv manuell/auto auf auto steht, können Tve und
Tde nicht geändert werden. Sie werden in diesem Fall
mit festen Faktoren aus Tne abgeleitet.
Bezeichnung
Verstärkungsfaktor
Nachstellzeit
Vorhaltezeit
Dämpfungszeit
Proportionalbereich
Bezeichnung
Proportionalbereich
Betrieb
Einheit
-
s
s
s
K
Einheit
K
65
