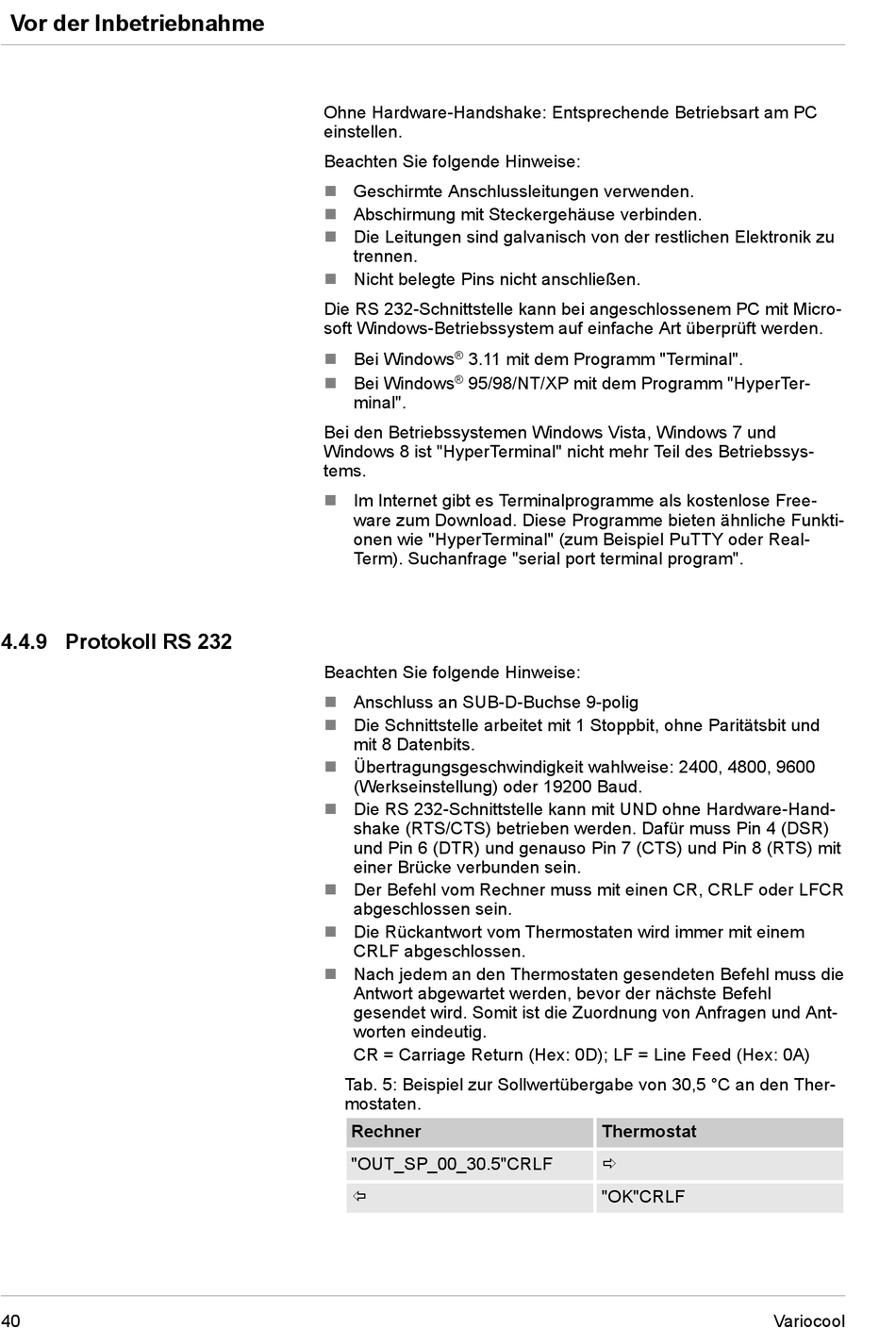

Vor der Inbetriebnahme
4.4.9 Protokoll RS 232
40
Ohne Hardware-Handshake: Entsprechende Betriebsart am PC
einstellen.
Beachten Sie folgende Hinweise:
n
Geschirmte Anschlussleitungen verwenden.
n
Abschirmung mit Steckergehäuse verbinden.
n
Die Leitungen sind galvanisch von der restlichen Elektronik zu
trennen.
n
Nicht belegte Pins nicht anschließen.
Die RS 232-Schnittstelle kann bei angeschlossenem PC mit Micro-
soft Windows-Betriebssystem auf einfache Art überprüft werden.
®
n
Bei Windows
3.11 mit dem Programm "Terminal".
®
n
Bei Windows
95/98/NT/XP mit dem Programm "HyperTer-
minal".
Bei den Betriebssystemen Windows Vista, Windows 7 und
Windows 8 ist "HyperTerminal" nicht mehr Teil des Betriebssys-
tems.
Im Internet gibt es Terminalprogramme als kostenlose Free-
n
ware zum Download. Diese Programme bieten ähnliche Funkti-
onen wie "HyperTerminal" (zum Beispiel PuTTY oder Real-
Term). Suchanfrage "serial port terminal program".
Beachten Sie folgende Hinweise:
n
Anschluss an SUB-D-Buchse 9-polig
n
Die Schnittstelle arbeitet mit 1 Stoppbit, ohne Paritätsbit und
mit 8 Datenbits.
n
Übertragungsgeschwindigkeit wahlweise: 2400, 4800, 9600
(Werkseinstellung) oder 19200 Baud.
n
Die RS 232-Schnittstelle kann mit UND ohne Hardware-Hand-
shake (RTS/CTS) betrieben werden. Dafür muss Pin 4 (DSR)
und Pin 6 (DTR) und genauso Pin 7 (CTS) und Pin 8 (RTS) mit
einer Brücke verbunden sein.
Der Befehl vom Rechner muss mit einen CR, CRLF oder LFCR
n
abgeschlossen sein.
n
Die Rückantwort vom Thermostaten wird immer mit einem
CRLF abgeschlossen.
n
Nach jedem an den Thermostaten gesendeten Befehl muss die
Antwort abgewartet werden, bevor der nächste Befehl
gesendet wird. Somit ist die Zuordnung von Anfragen und Ant-
worten eindeutig.
CR = Carriage Return (Hex: 0D); LF = Line Feed (Hex: 0A)
Tab. 5: Beispiel zur Sollwertübergabe von 30,5 °C an den Ther-
mostaten.
Rechner
"OUT_SP_00_30.5"CRLF
ï
Thermostat
ð
"OK"CRLF
Variocool
