7. Wird nach Schaltplan angeschlossen.
Bei SW-Version 2.00x und darunter muss der Widerstand in Reihe mit dem schwarzen Signalkabel geschaltet werden.
Bie SW-Version 2.01x und darüber, soll kein Widerstand montiert werden.

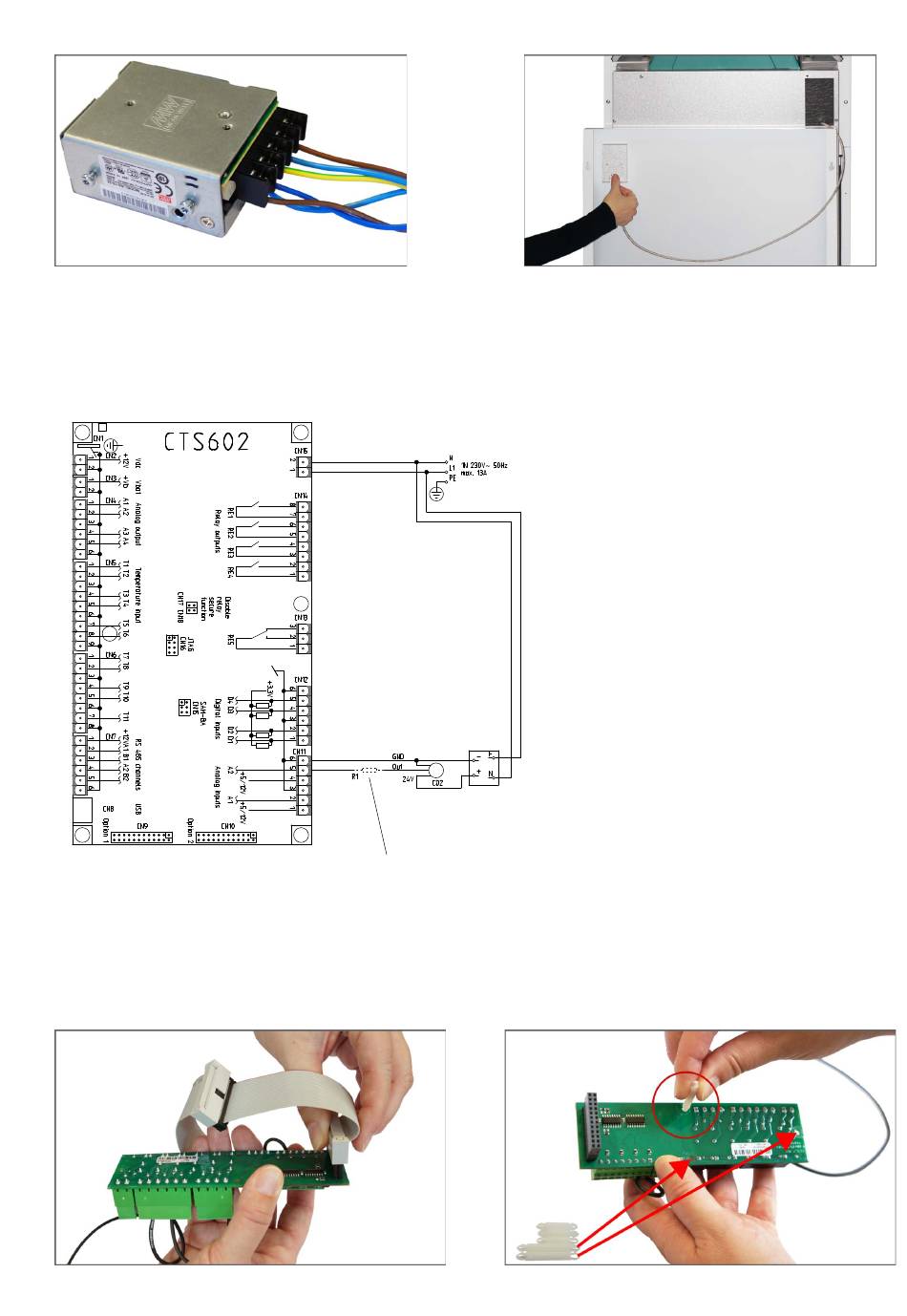

Montage der Zusatzplatine auf CTS602 Platine

Mit einer Zusatzplatine ist es möglich, die Funktionen in der Steuerung zu erweitern. Sie ermöglicht den Anschluss von extra Zubehör
wie auf den nachfolgende Seiten angezeigt.
8. Der Kreuzstromwärmetauscher montiert. Beachten
der Temperatursensor T4 wieder montiert werden.
Der Platte und danach die Frontplatten montieren.
Beachten dass der RJ12 Stecker wieder in dem Bedie-
nungspanel geklickt werden.
