CO
-Sensor
2
Wenn in der Wohnung/im Gebäude eine hohe Belastungsänderung besteht, kann man einen CO2-Sensor zur Steuerung des
Luftwechsels installieren.Der CO2-Sensor mißt das CO2-Niveau in der Abluft und reguliert so die Ventilatorstufe.

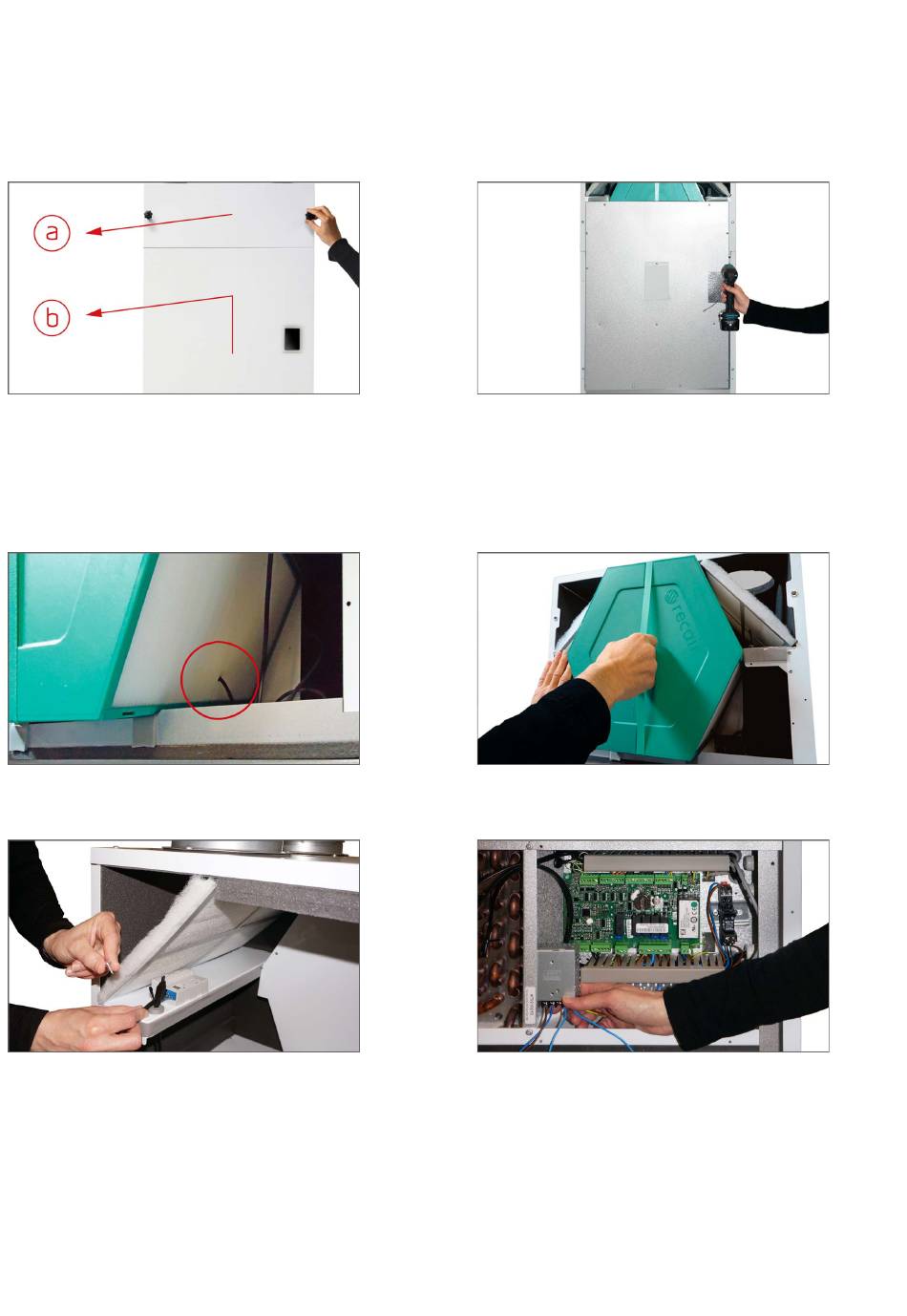

Montage des CO2-Sensors::
1. Die Frontplatten demontieren.
a: Die Fingerschrauben lösen und die Tür für Filterwechsel
abnehmen.
b: Die grosse Tür hoch gehoben und abgenommen. Der RJ12
Stecker wird dann aus dem Bedienungspanel auf den Rück-
seite der Grosse Tür geklickt.
3. Den T4-Fühler am Kreuzstromwärmetauscher abnehmen.
5. Montiere das CO2 Fühler mit selbstbohrende Schrauben
(liegt im CO
-Sensor-Kit liegt bei) im Regal aus Metall unter
2
die Abluftfilter .
22
2. Die Schrauben entfernen und die Platte demontiert.
4.Den Wärmetauscher abnehmen, indem an der Schnur
gezogen wird (darf nicht durchgeschnitten werden).
6. Das Kabel vom CO
der Sensor durch die Kabeldurch-
2
führung zur Automatik führen.
Den Stromversorgungsbox wird bei der Steuerung
montiert (2 Löcher soll gebohrt werden).
