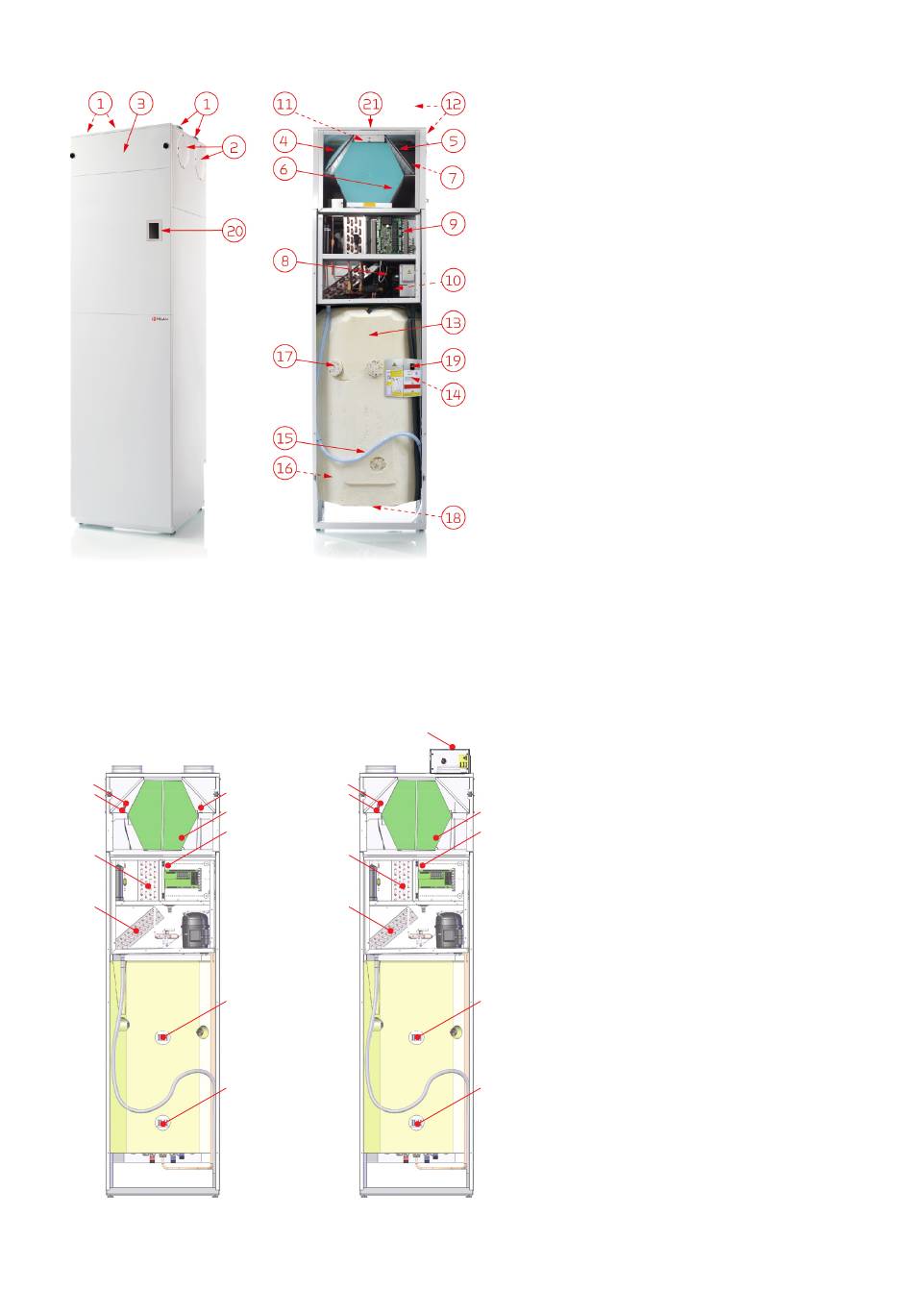

Das Gerät
Temperaturfühler Übersicht
Compact S
RH
T10 T1
T4
T2
T5
T6
T11
T12
1. Kanalanschlüsse
2. Ekstra kanaltilslutninger (es ist möglich die Stutzen einzeln
3. Tür für Filterwechsel (lösen die zwei Fingerschrauben um
4. Abluftfilter
5. Außenluftfilter (hier wird der Pollenfilter positioniert, falls
6. Gegenstromwärmetauscher
7. USB-Kabel (anschluss an PC durch)
8. Wärmepumpe
9. Automatik CTS602
10. Ventilatoren
11. 100% Bypass-Klappe
12. Vorheizregister für Frostschutz (nur Polar Ausführung)
13. 180 l Warmwasserbehälter
14. 1,5 kW Elektro Zusatzheizung (mit Überhitzungsschutz,
15. Kondenswasserablauf mit Siphon
16. Solarwendel (nur SOL Ausführung)
17. Elektronisch überwachte Opferanode
18. Sanitäre Anschlüsse
19. Notbetrieb (Warmwasser)
20. Bedienungspanel (HMI Touch-Panel)
21. 8-poliger Stecker
Compact S Polar
T1
RH
T10
T4
T2
T5
T6
T11
T12
vom Top auf dem Seiten des Gerät zu platzieren)
die Tür zu abnehmen )
es zugekauft wird)
wieder drücken beim Aussetzer)
Temperatursensor im Gerät
T1: Außenluft
T2: Zuluft
T4: Abluft nach dem Wärmetauscher
T5: Kondensator
T6: Verdampfer
T10: Abluft
RH: Feuchtigkeitssensor
Temperatursensor außerhalb des Gerätes
T7: Zuluft nach Nachheizregister (Zubehör)
Temperatursensor im Warmwasserbehälter
T11: Oben am Behälter
T12: Unten am Behälter
